簡介：本章節介紹暢學多功能51實驗箱一些基礎模塊的硬件連接使用情況
1） 瀏覽硬件測試說明
2） 準備相關配件
3） 按測試說明連接硬件
4） 下載測試程序
5） 觀察實驗現象
6） 確認功能模塊是否正常
如無特殊說明，硬件功能測試的硬件環境均為：

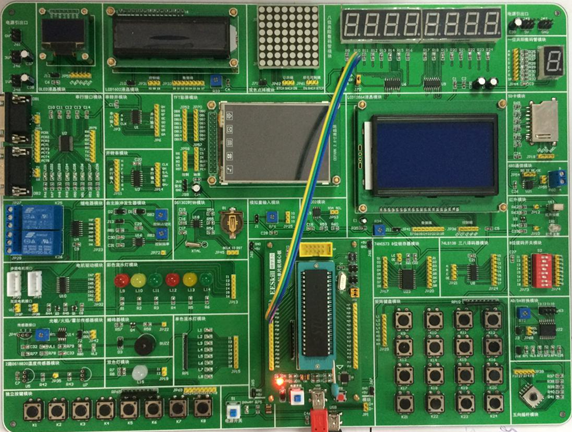

? 暢學系列 多功能開發學習板/實驗箱（2017版）
? 51主芯片STC12C5A60S2
? 11.0592M晶振
1、8位數碼管測試
硬件準備：3P杜邦線1根，跳線帽1個,11.592M晶振
軟件準備：CEPARK暢學系列調試軟件V1.2 （使用本軟件前請先關閉正在運行的串口）

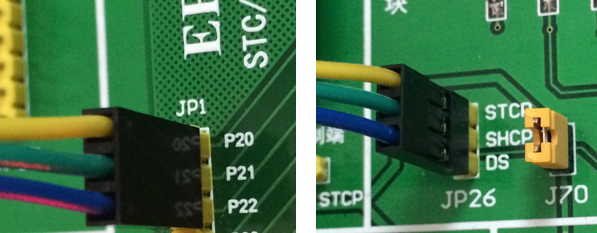

接線說明： 使用1根3P杜邦線連接單片機P20~P22口接底板JP26。
跳線說明：短接J70
具體接線為： P20-STCP，P21-SHCP，P22-DS

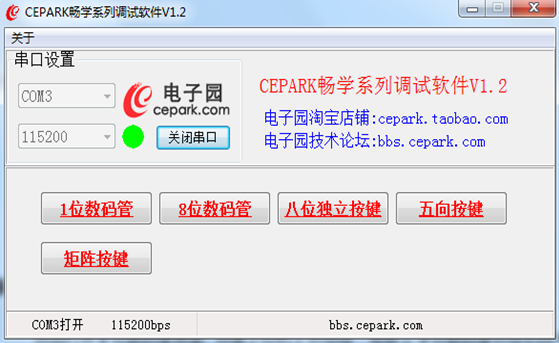

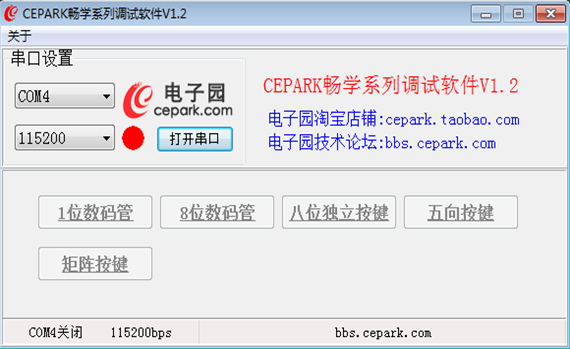

打開上位機調試軟件
選擇串口號（注意當前使用串口號為核心板虛擬串口），波特率默認115200，打開串口,選擇八位數碼管。

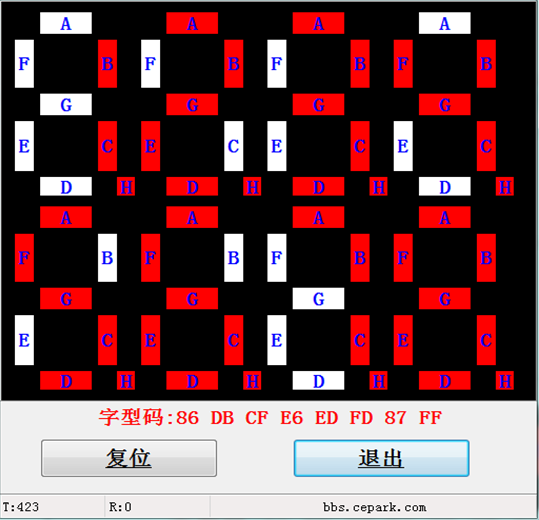

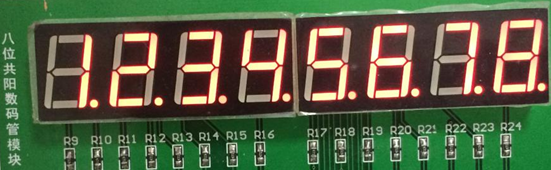

實驗現象： 打開上位機軟件，打開相應串口，注意串口號要選對，注意晶振為11.0592M， 點擊打開8位數碼管界面, 點亮上位機上對應段，底板上8位數碼管對應的段也被點亮。
2、1位數碼管測試
硬件準備：8P杜邦線1根
軟件準備：CEPARK暢學系列調試軟件V1.2 （使用本軟件前請先關閉正在運行的串口）

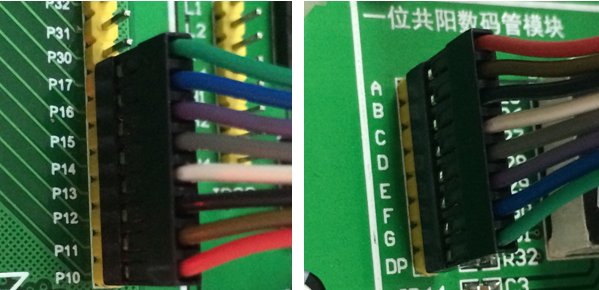

接線說明： 使用1根8P杜邦線連接單片機P1口與底板JP44排針。
跳線說明：無
具體接法：P10-A， P11-B， P12-C， P13-D， P14-E， P15-F， P16-G，P17-DP

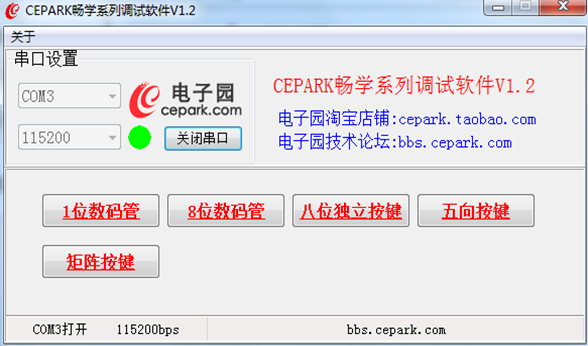

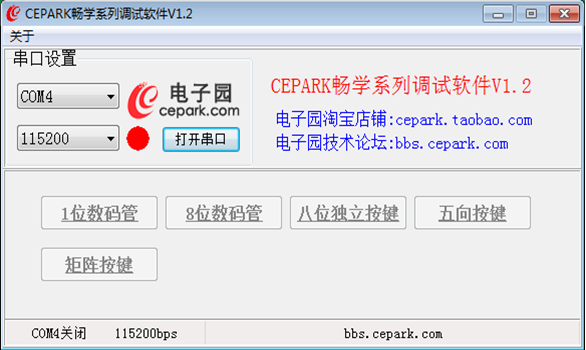

打開上位機調試軟件
選擇串口號（注意當前使用串口號為核心板虛擬串口），波特率默認115200，打開串口，

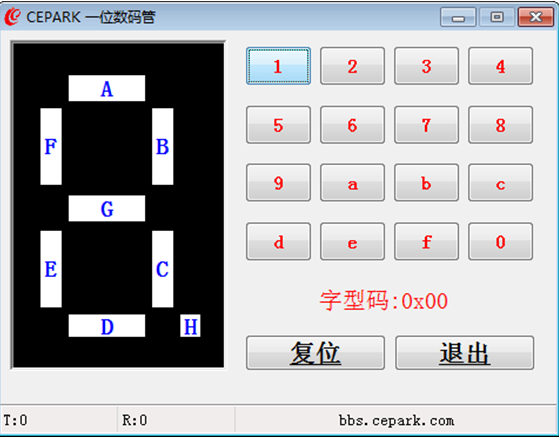

選擇1位數碼管,進入1位獨立按鍵上位機界面

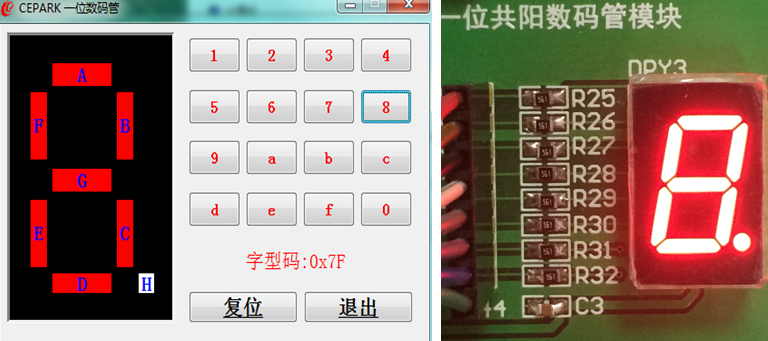

實驗現象：點擊選擇上位機右側對應數字或者字符，左側顯示對應數字或字符，同時底板1位數碼管也顯示對應數字或者字符。
