簡介：簡介：本章節介紹暢學多功能51實驗箱一些基礎模塊的硬件連接使用情況
1） 瀏覽硬件測試說明
2） 準備相關配件
3） 按測試說明連接硬件
4） 下載測試程序
5） 觀察實驗現象
6） 確認功能模塊是否正常
如無特殊說明，硬件功能測試的硬件環境均為：
? 暢學系列 多功能開發學習板/實驗箱（2017版）
? 51主芯片STC12C5A60S2
? 11.0592M晶振
8X8紅綠雙色點陣測試
硬件準備：3P杜邦線2根，跳線帽1個，紅綠雙色點陣1個

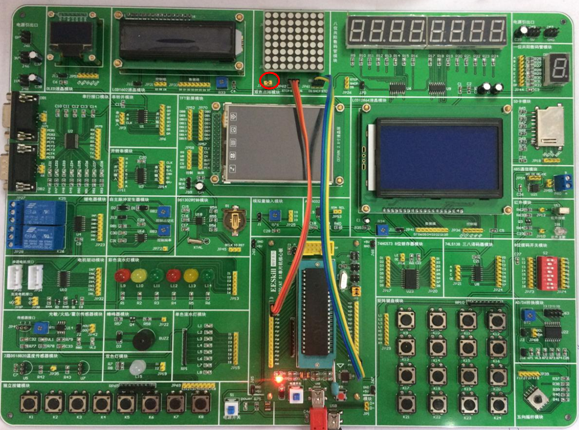

點陣連接：將8X8紅綠雙色點陣插到多功能底板點陣插座上，注意點陣方向，點陣背面引腳的1腳連接底板的1腳。

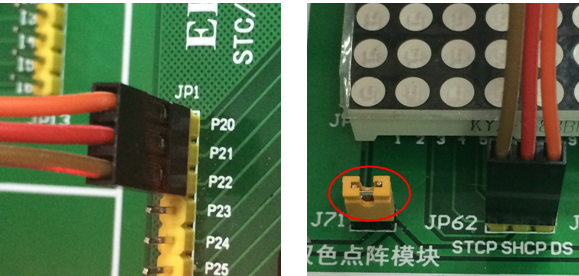

接線說明： 用1根3P杜邦線將底板JP62與單片機P20~P22相連，用1根3P杜邦線將底板JP61與單片機P10~P12相連。
跳線說明：J71
具體接法如下： 公共端 P20-DS，P21-SHCP，P22-STCP.

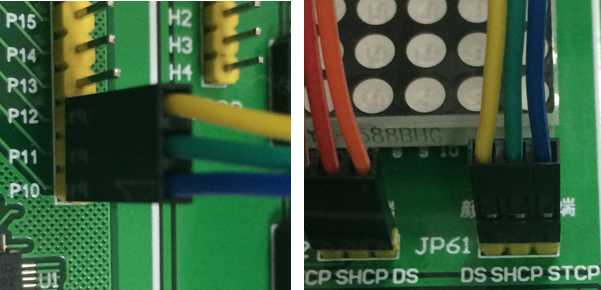

具體接法如下：顏色控制端P10-STCP，P11-SHCP，P12- DS.

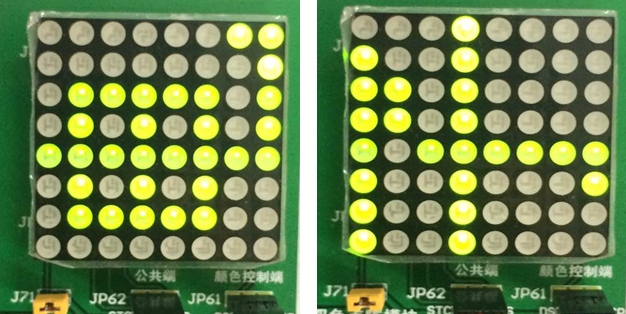

實驗現象：點陣首先顯示綠色“電子”兩個漢字，然后流動顯示"CEPARK"6個字符。
