MM440變頻器調試的個步驟

發布者:MysticDreamer最新更新時間:2025-02-20 來源: elecfans關鍵字:MM440  變頻器  調試 手機看文章 掃描二維碼
隨時隨地手機看文章

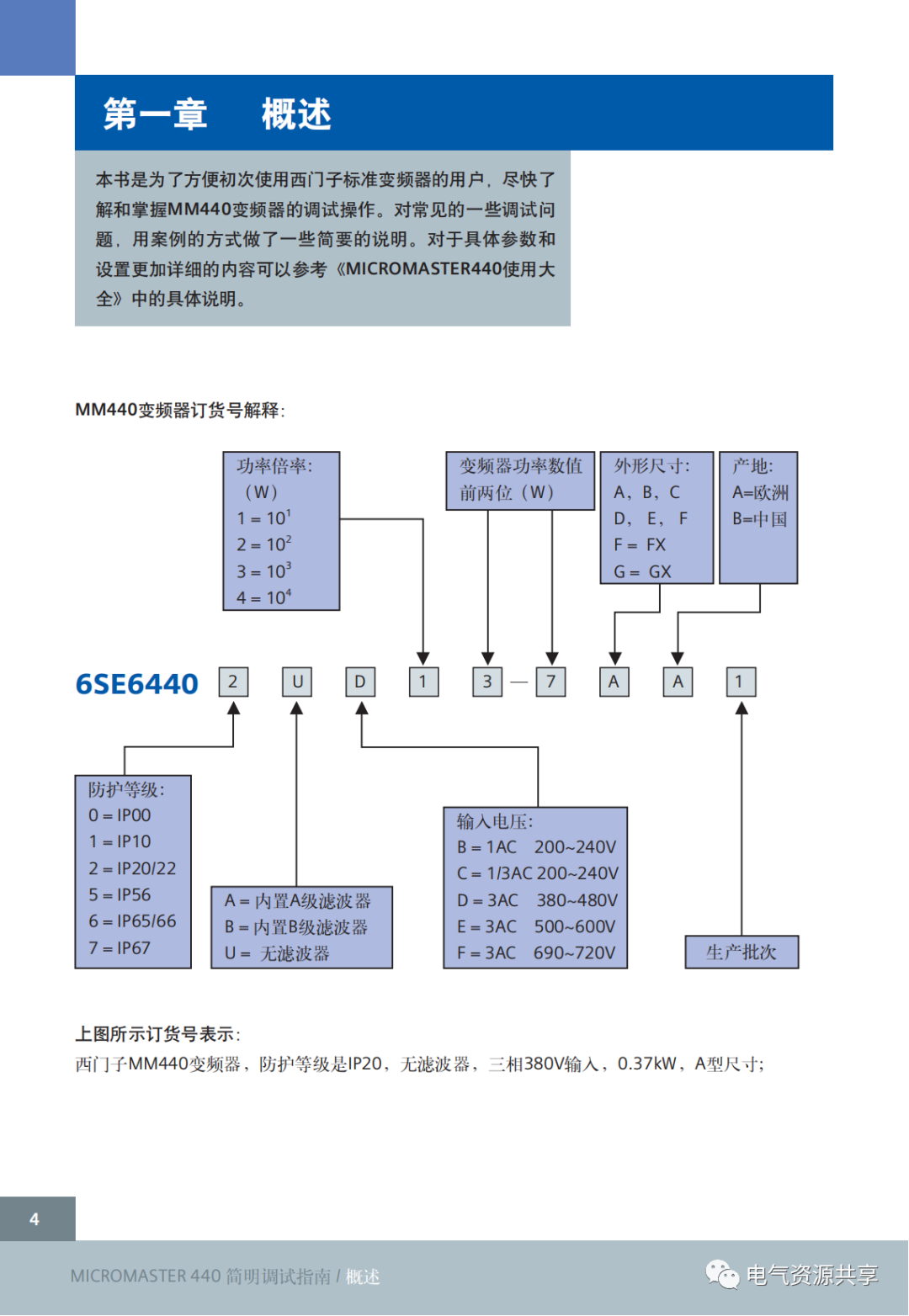

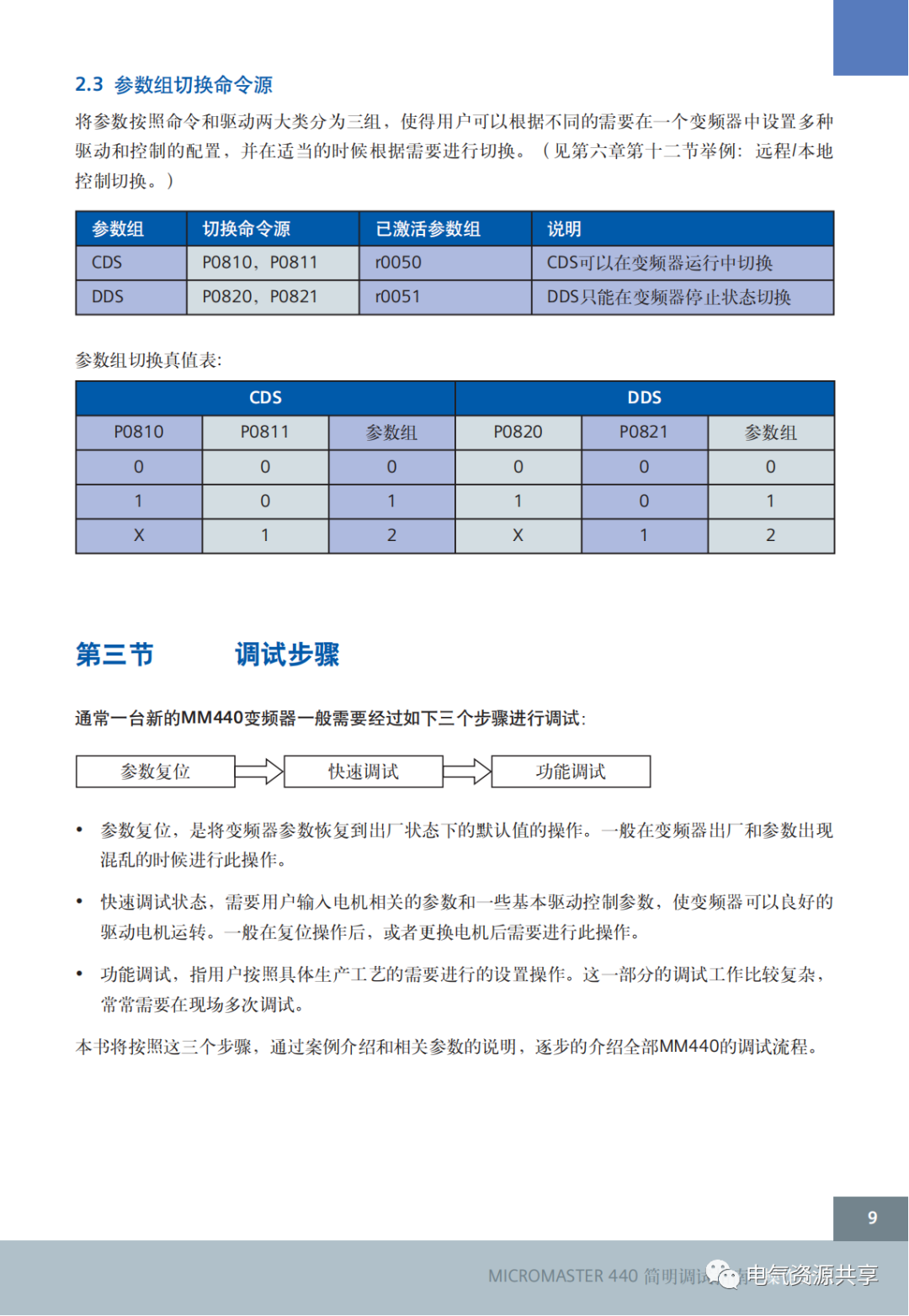

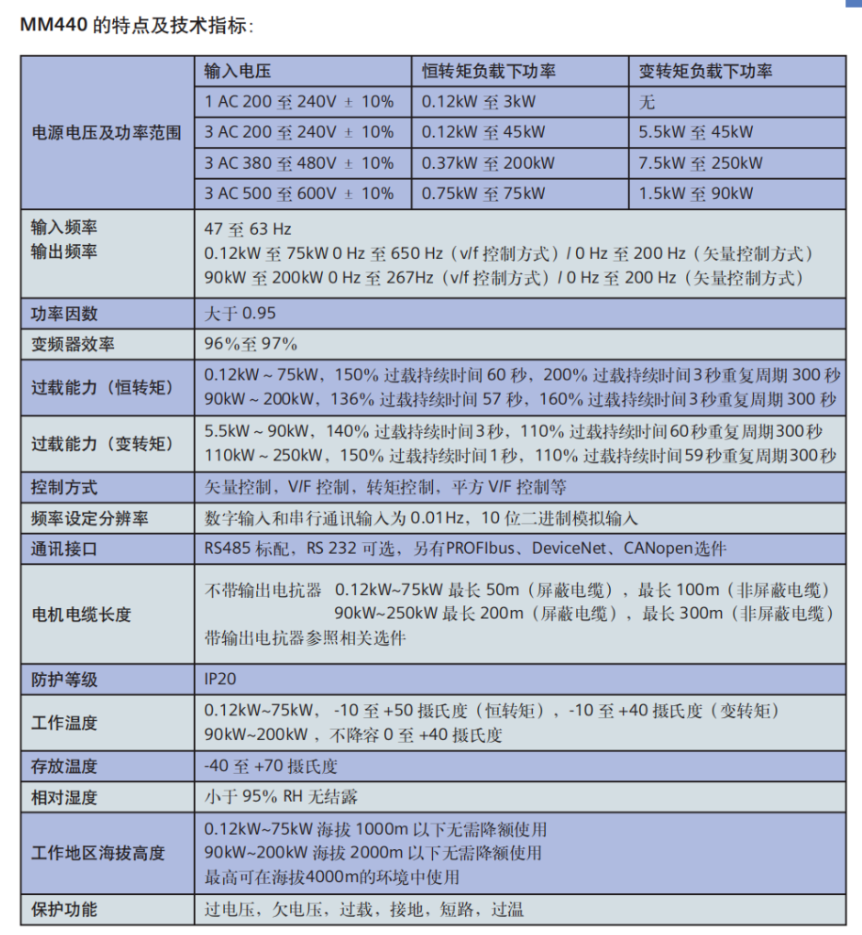

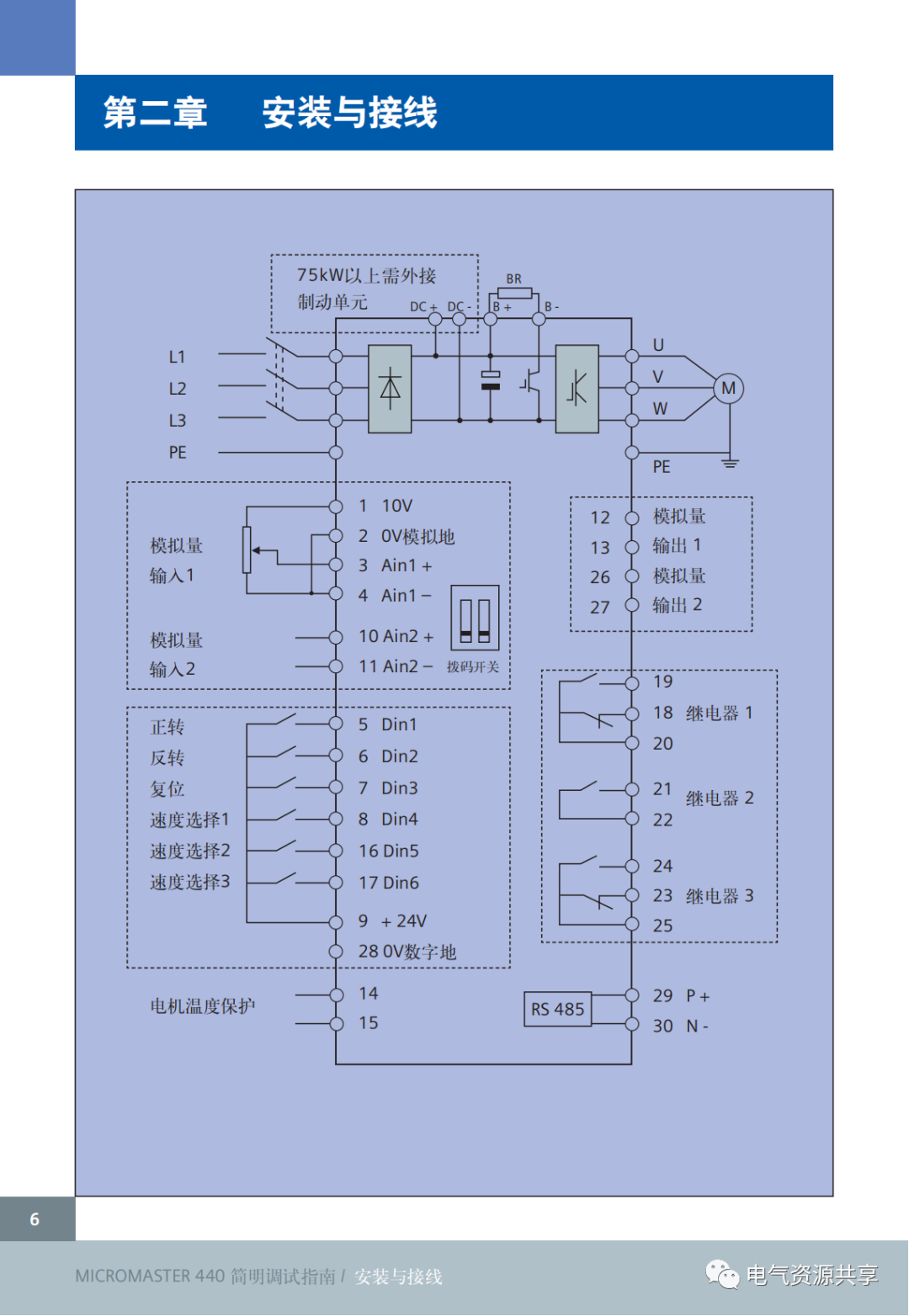

通常一臺新的MM440變頻器一般需要經過如下三個步驟進行調試: 參數復位、快速調試、功能調試

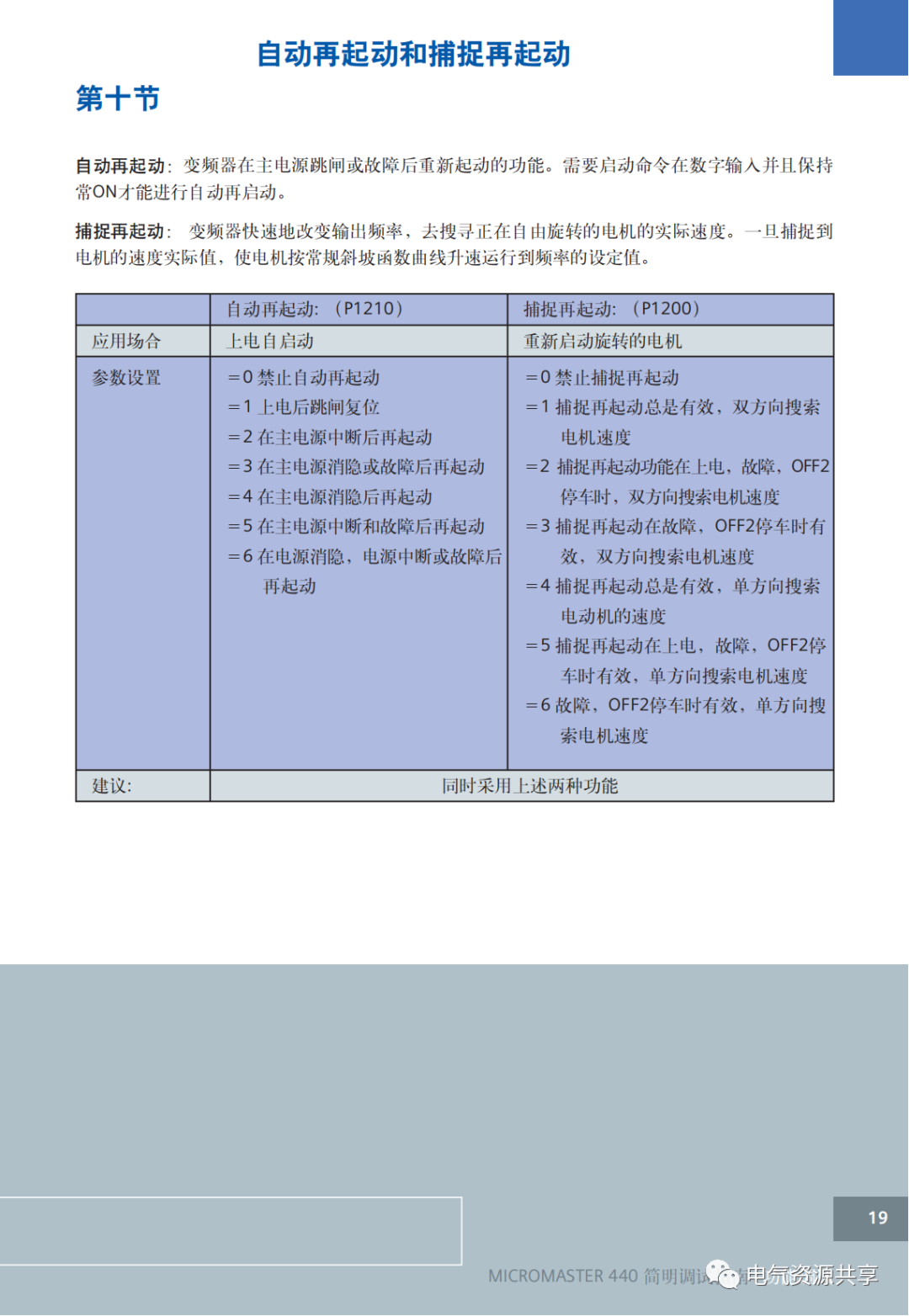

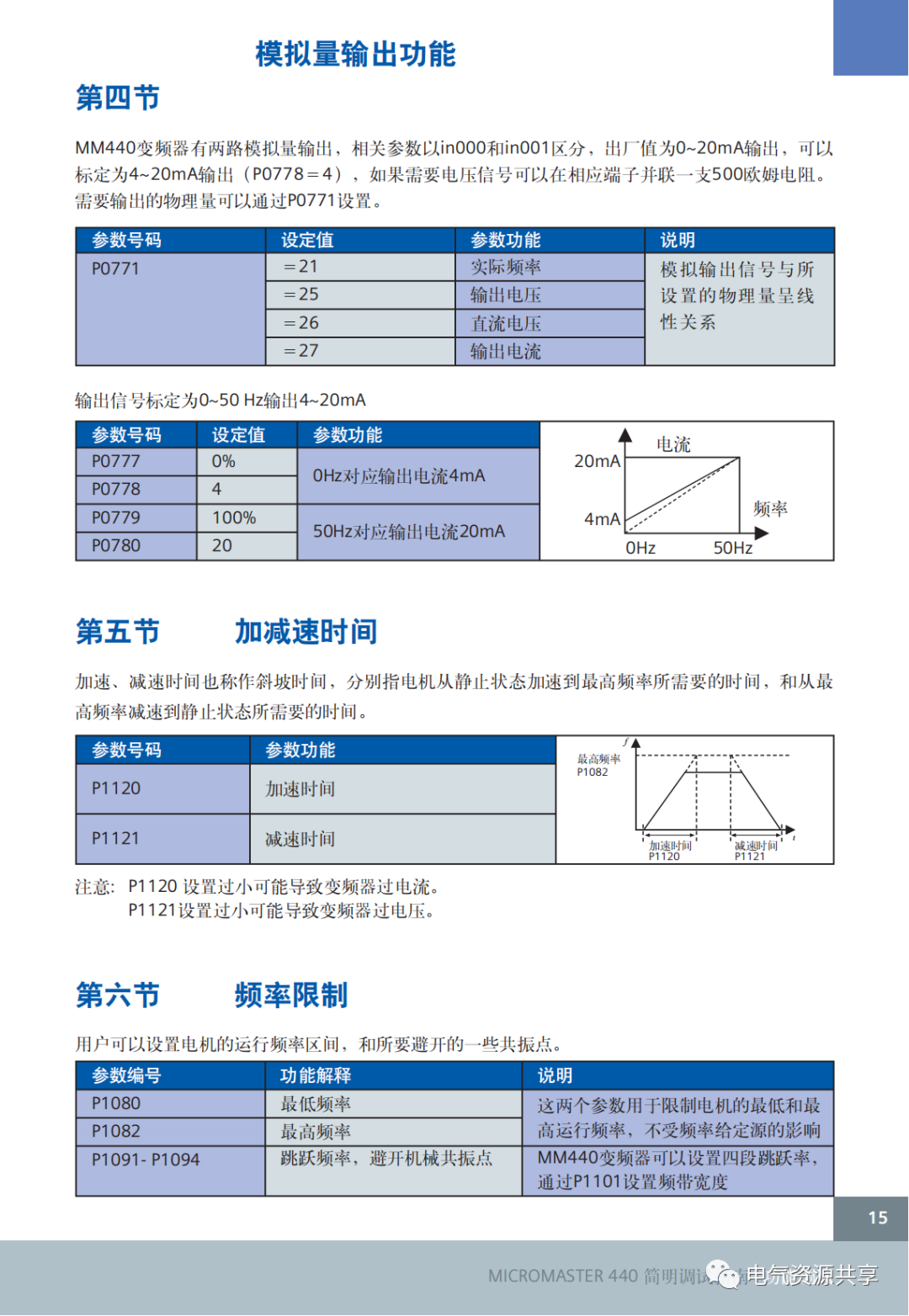

?   參數復位,是將變頻器參數恢復到出廠狀態下的默認值的操作。一般在變頻器出廠和參數出現 混亂的時候進行此操作。 ?   快速調試狀態,需要用戶輸入電機相關的參數和一些基本驅動控制參數,使變頻器可以良好的驅動電機運轉。一般在復位操作后,或者更換電機后需要進行此操作。 ?   功能調試,指用戶按照具體生產工藝的需要進行的設置操作。這一部分的調試工作比較復雜, 常常需要在現場多次調試。 本書將按照這三個步驟,通過案例介紹和相關參數的說明,逐步的介紹全部MM440的調試流程。 參數復位: 參數復位,將變頻器的參數恢復到出廠時的參數默認值。在變頻器初次調試,或者參數設置混亂 時,需要執行該操作,以便于將變頻器的參數值恢復到一個確定的默認狀態。

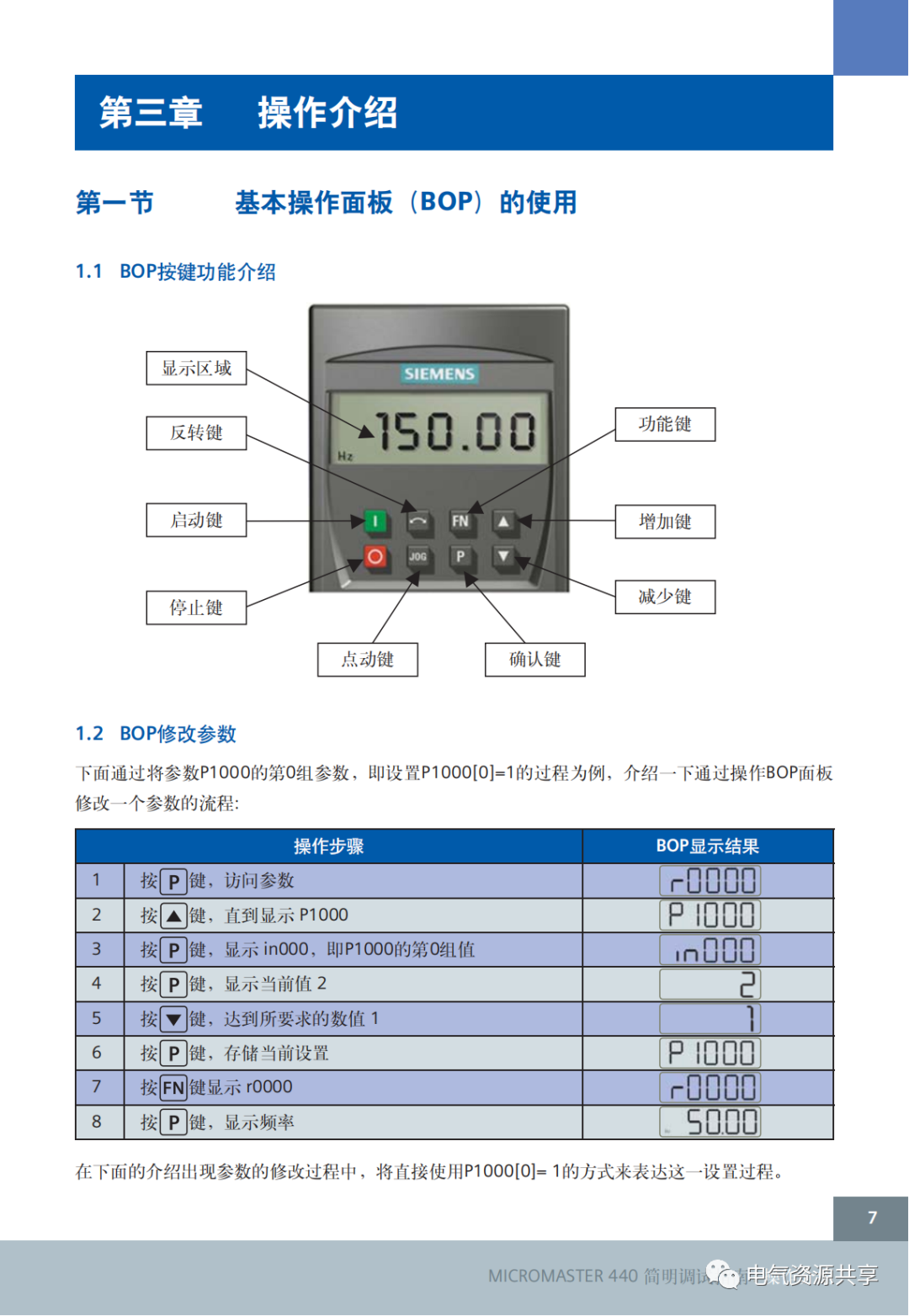

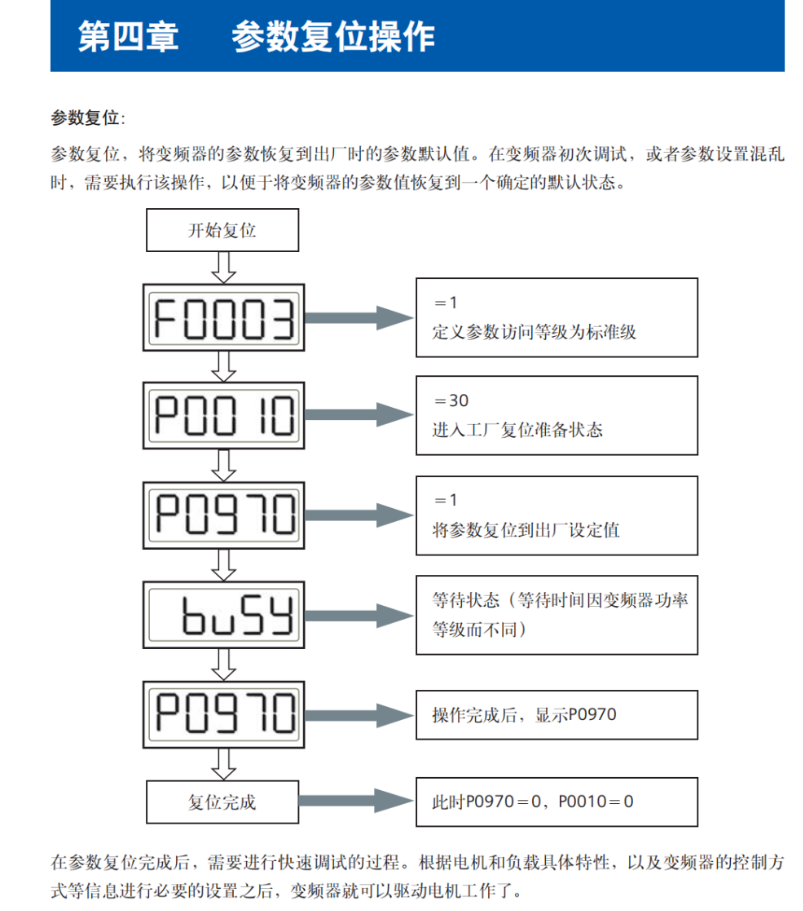

開始復位

F0003=1 定義參數訪問等級為標準級

P0010=30 進入工廠復位準備狀態

P0970=1 將參數復位到出廠設定值

等待狀態(等待時間因變頻器功率 等級而不同)

操作完成后,顯示P0970

此時P0970=0 ,P0010=0

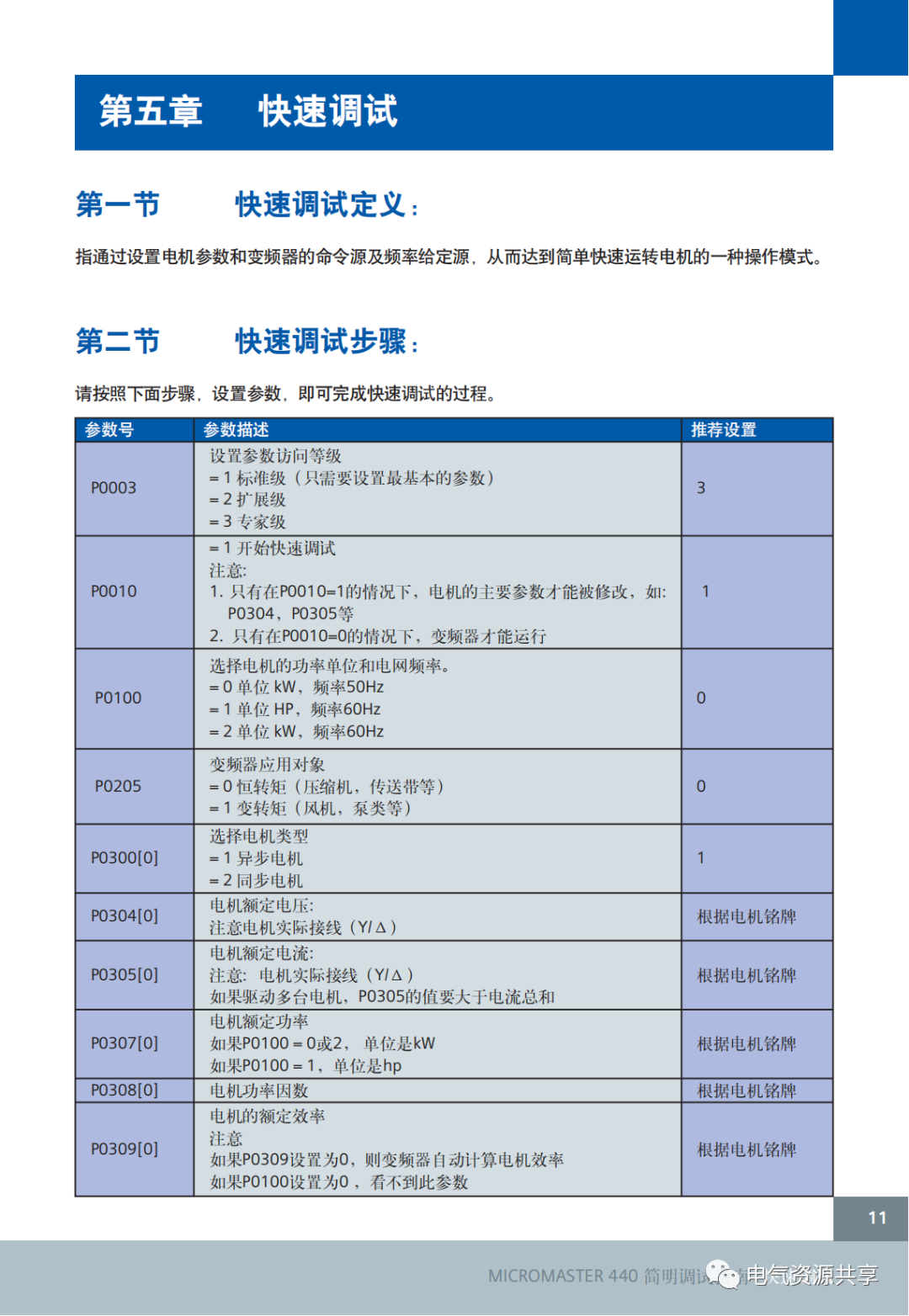

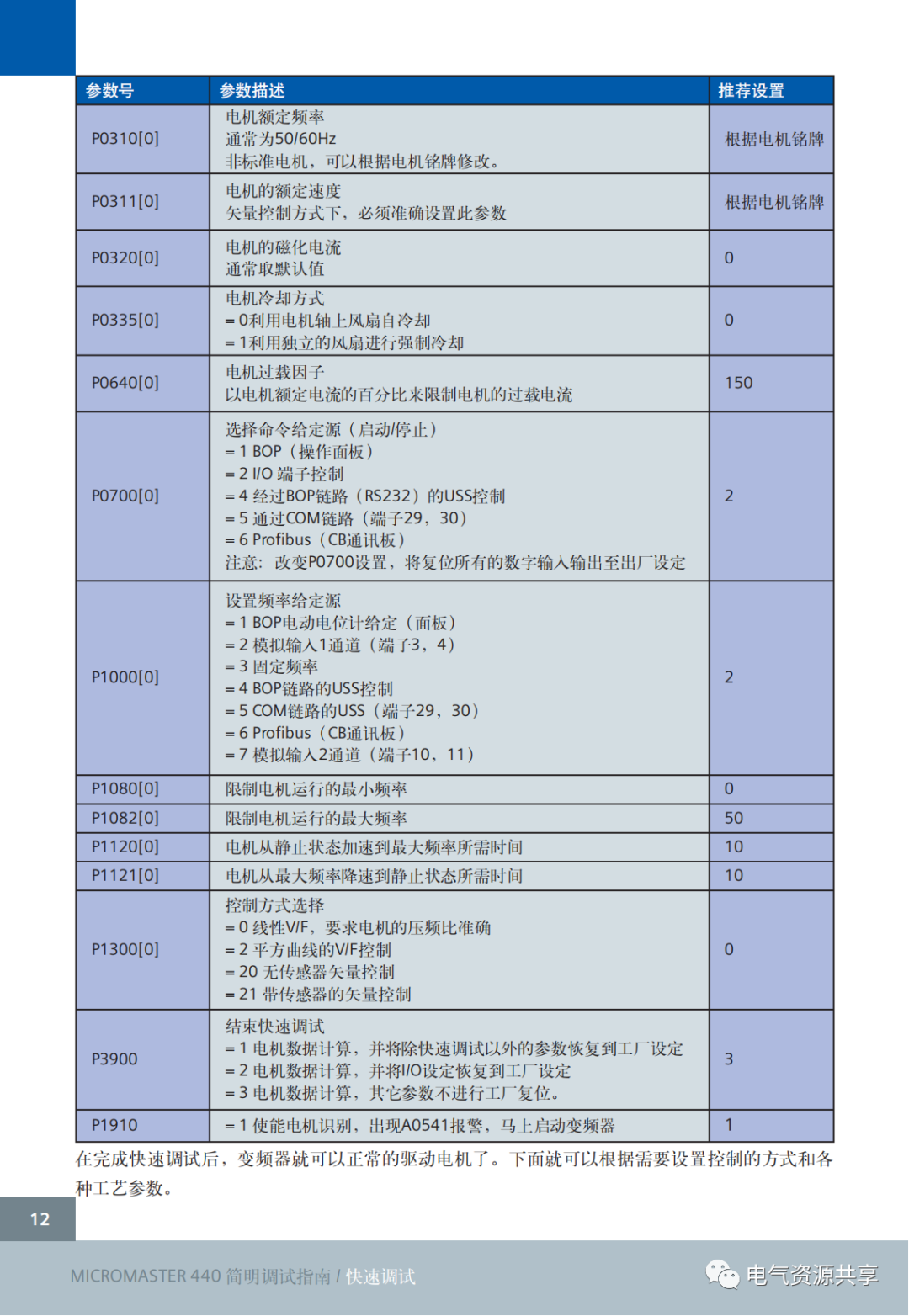

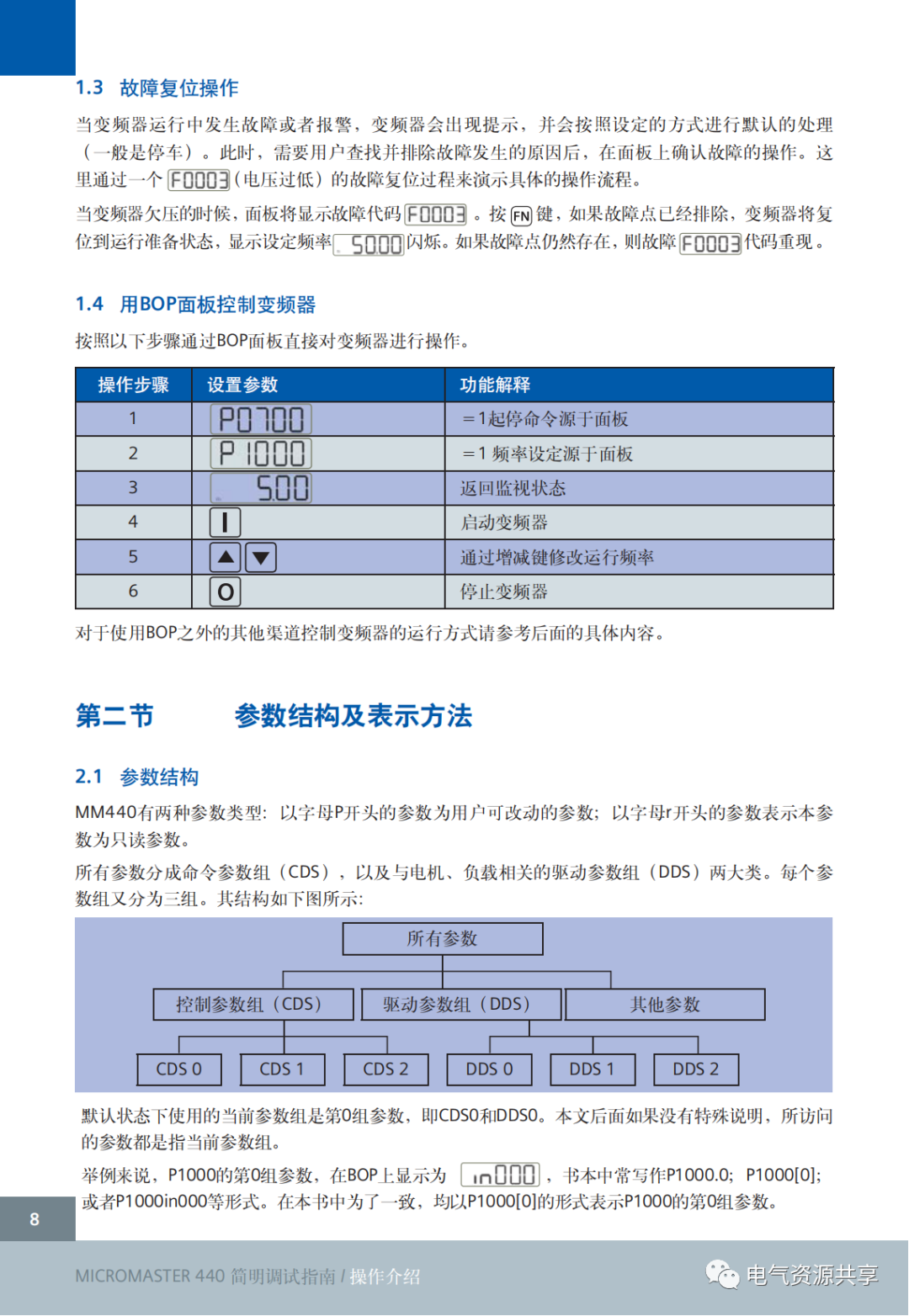

在參數復位完成后,需要進行快速調試的過程。根據電機和負載具體特性,以及變頻器的控制方 式等信息進行必要的設置之后,變頻器就可以驅動電機工作了。

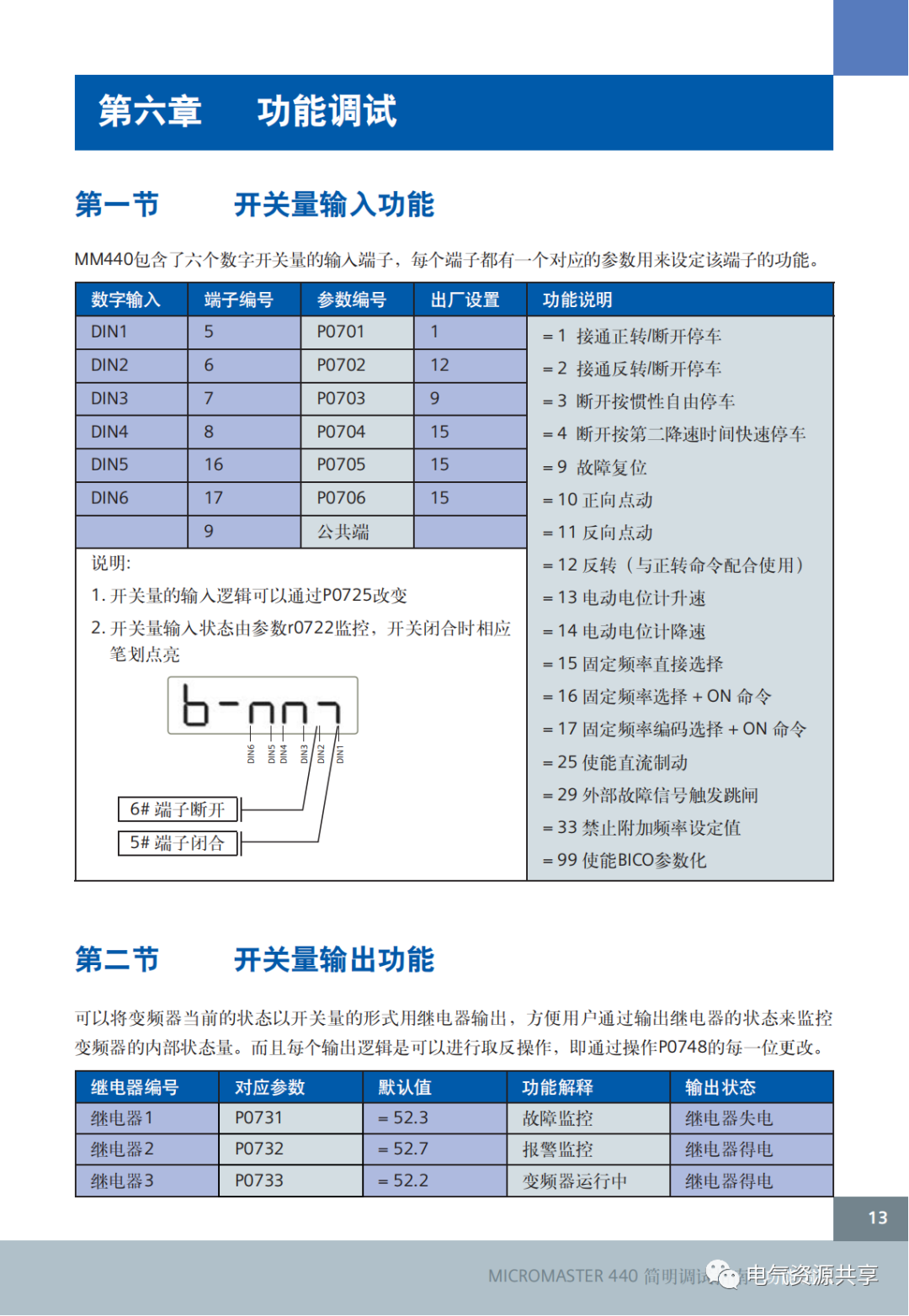

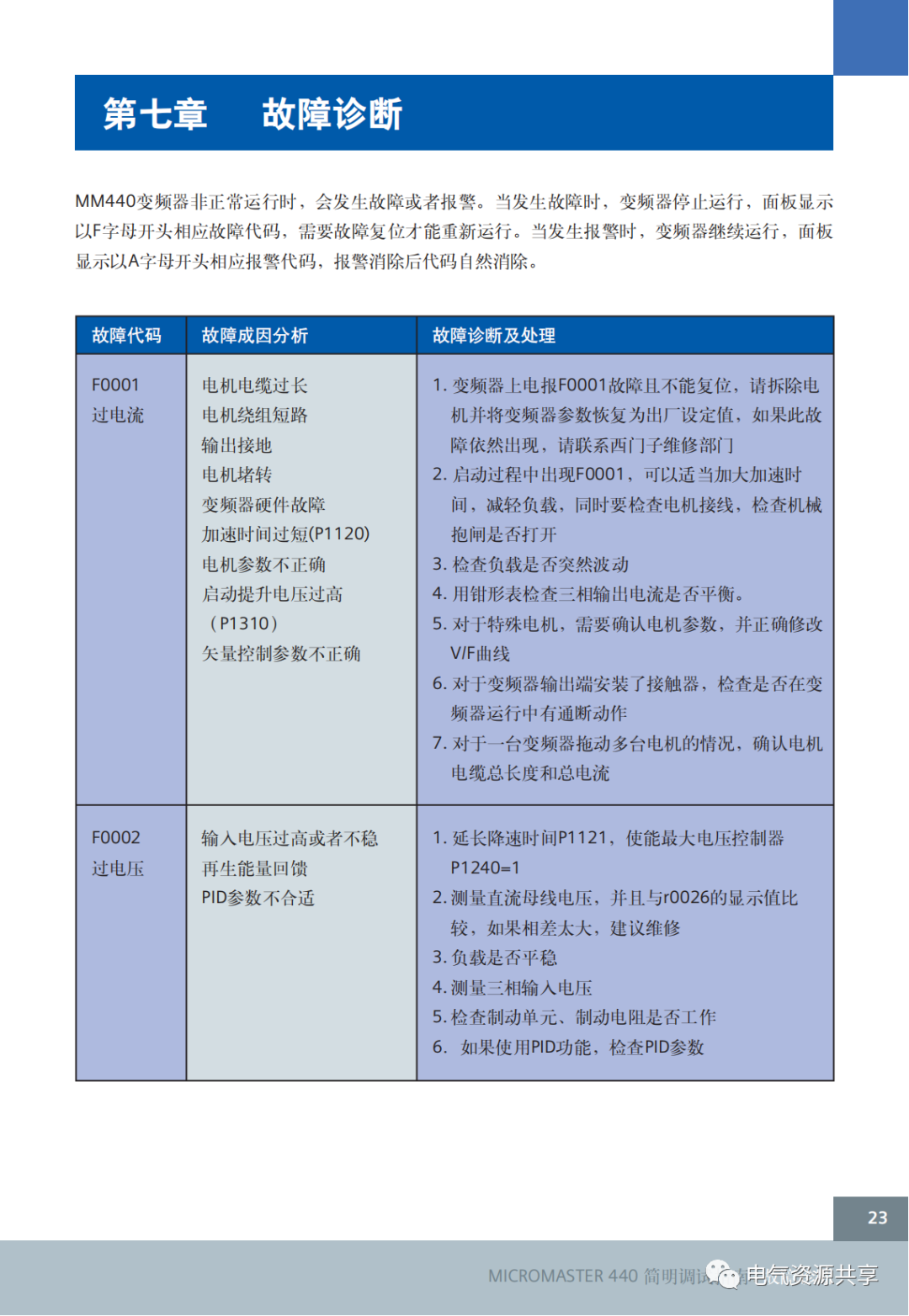

MM440變頻器非正常運行時,會發生故障或者報警。當發生故障時,變頻器停止運行,面板顯示 以F字母開頭相應故障代碼,需要故障復位才能重新運行。當發生報警時,變頻器繼續運行,面板 顯示以A字母開頭相應報警代碼,報警消除后代碼自然消除。



故障代碼故障成因分析故障診斷及處理
F0001 過電流電機電纜過長 電機繞組短路 輸出接地 電機堵轉 變頻器硬件故障 加速時間過短(P1120) 電機參數不正確 啟動提升電壓過高 (P1310) 矢量控制參數不正確1. 變頻器上電報F0001故障且不能復位,請拆除電 機并將變頻器參數恢復為出廠設定值,如果此故 障依然出現,請聯系西門子維修部門 2. 啟動過程中出現F0001,可以適當加大加速時  間,減輕負載,同時要檢查電機接線,檢查機械 抱閘是否打開 3. 檢查負載是否突然波動 4. 用鉗形表檢查三相輸出電流是否平衡。 5. 對于特殊電機,需要確認電機參數,并正確修改 V/F曲線 6. 對于變頻器輸出端安裝了接觸器,檢查是否在變 頻器運行中有通斷動作 7. 對于一臺變頻器拖動多臺電機的情況,確認電機 電纜總長度和總電流
F0002 過電壓輸入電壓過高或者不穩 再生能量回饋 PID參數不合適1. 延長降速時間P1121,使能最大電壓控制器 P1240=1 2. 測量直流母線電壓,并且與r0026的顯示值比 較,如果相差太大,建議維修 3. 負載是否平穩 4. 測量三相輸入電壓 5. 檢查制動單元、制動電阻是否工作 6.如果使用PID功能,檢查PID參數

故障代碼故障成因分析故障診斷及處理

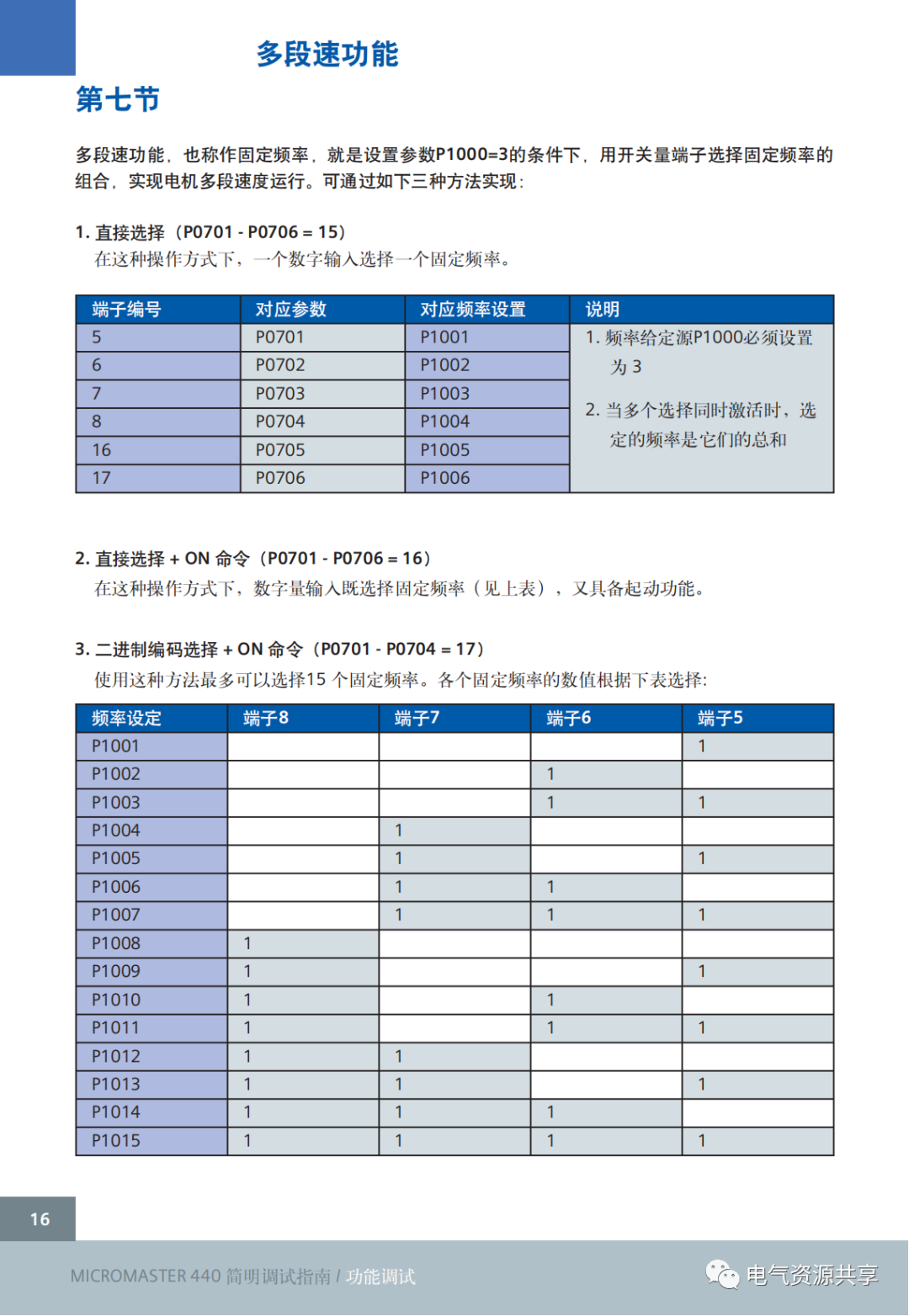

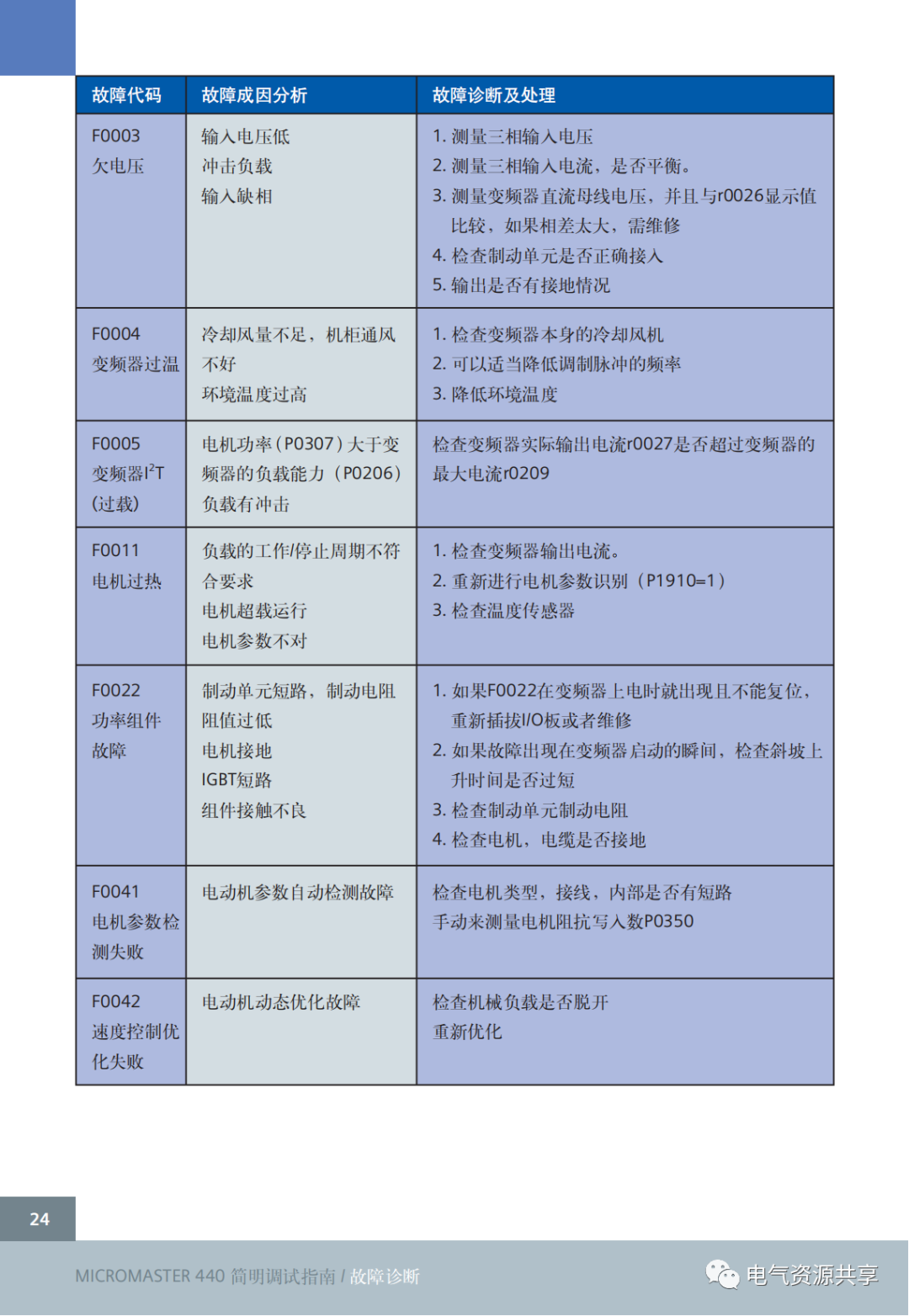

F0003 欠電壓輸入電壓低 沖擊負載 輸入缺相1. 測量三相輸入電壓 2. 測量三相輸入電流,是否平衡。 3. 測量變頻器直流母線電壓,并且與r0026顯示值 比較,如果相差太大,需維修 4. 檢查制動單元是否正確接入 5. 輸出是否有接地情況
F0004 變頻器過溫冷卻風量不足,機柜通風 不好 環境溫度過高1. 檢查變頻器本身的冷卻風機 2. 可以適當降低調制脈沖的頻率 3. 降低環境溫度
F0005 變頻器I2T (過載)電機功率(P0307)大于變 頻器的負載能力(P0206) 負載有沖擊檢查變頻器實際輸出電流r0027是否超過變頻器的 最大電流r0209
F0011 電機過熱負載的工作/停止周期不符 合要求 電機超載運行 電機參數不對1. 檢查變頻器輸出電流。 2. 重新進行電機參數識別( P1910=1 ) 3. 檢查溫度傳感器
F0022 功率組件 故障制動單元短路,制動電阻 阻值過低 電機接地 IGBT短路 組件接觸不良1. 如果F0022在變頻器上電時就出現且不能復位, 重新插拔I/O板或者維修 2. 如果故障出現在變頻器啟動的瞬間,檢查斜坡上 升時間是否過短 3. 檢查制動單元制動電阻 4. 檢查電機,電纜是否接地
F0041 電機參數檢 測失敗電動機參數自動檢測故障檢查電機類型,接線,內部是否有短路 手動來測量電機阻抗寫入數P0350
F0042 速度控制優 化失敗電動機動態優化故障檢查機械負載是否脫開 重新優化
故障代碼故障成因分析故障診斷及處理

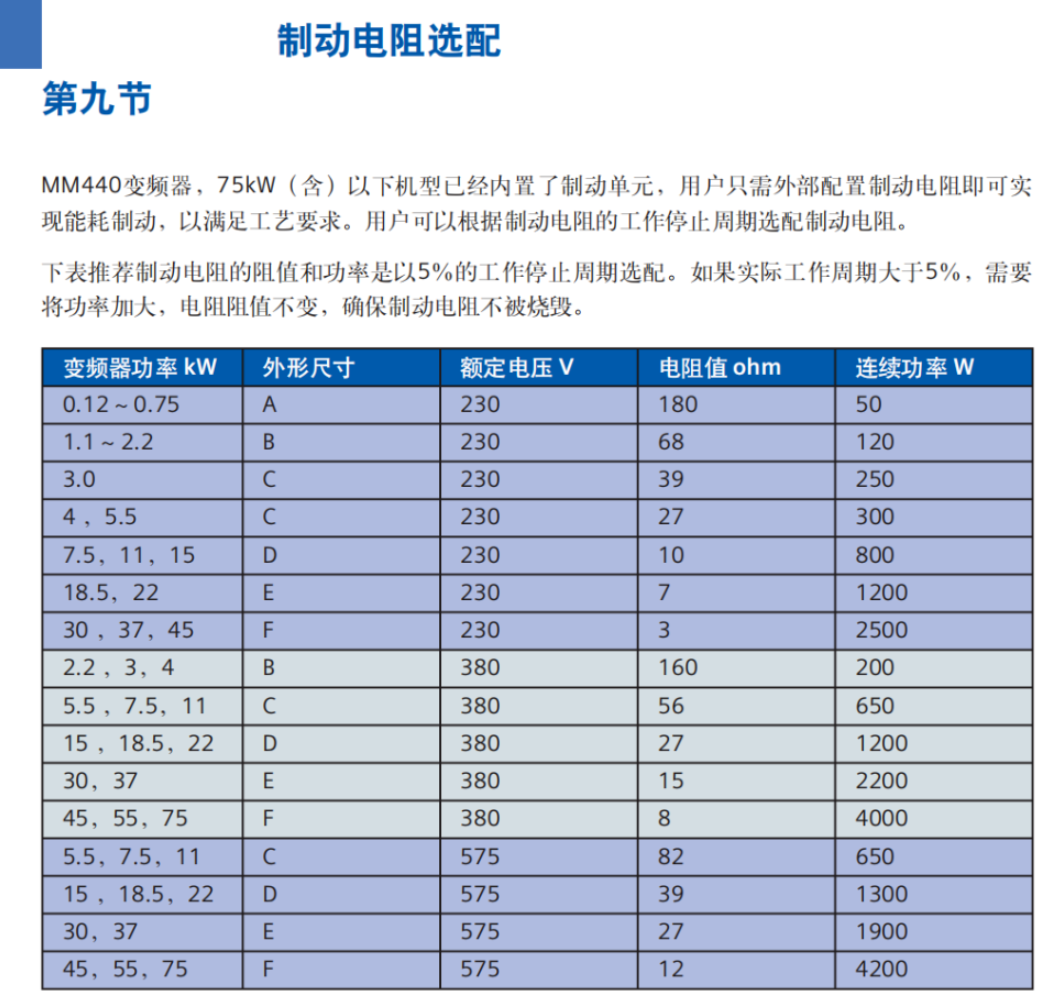

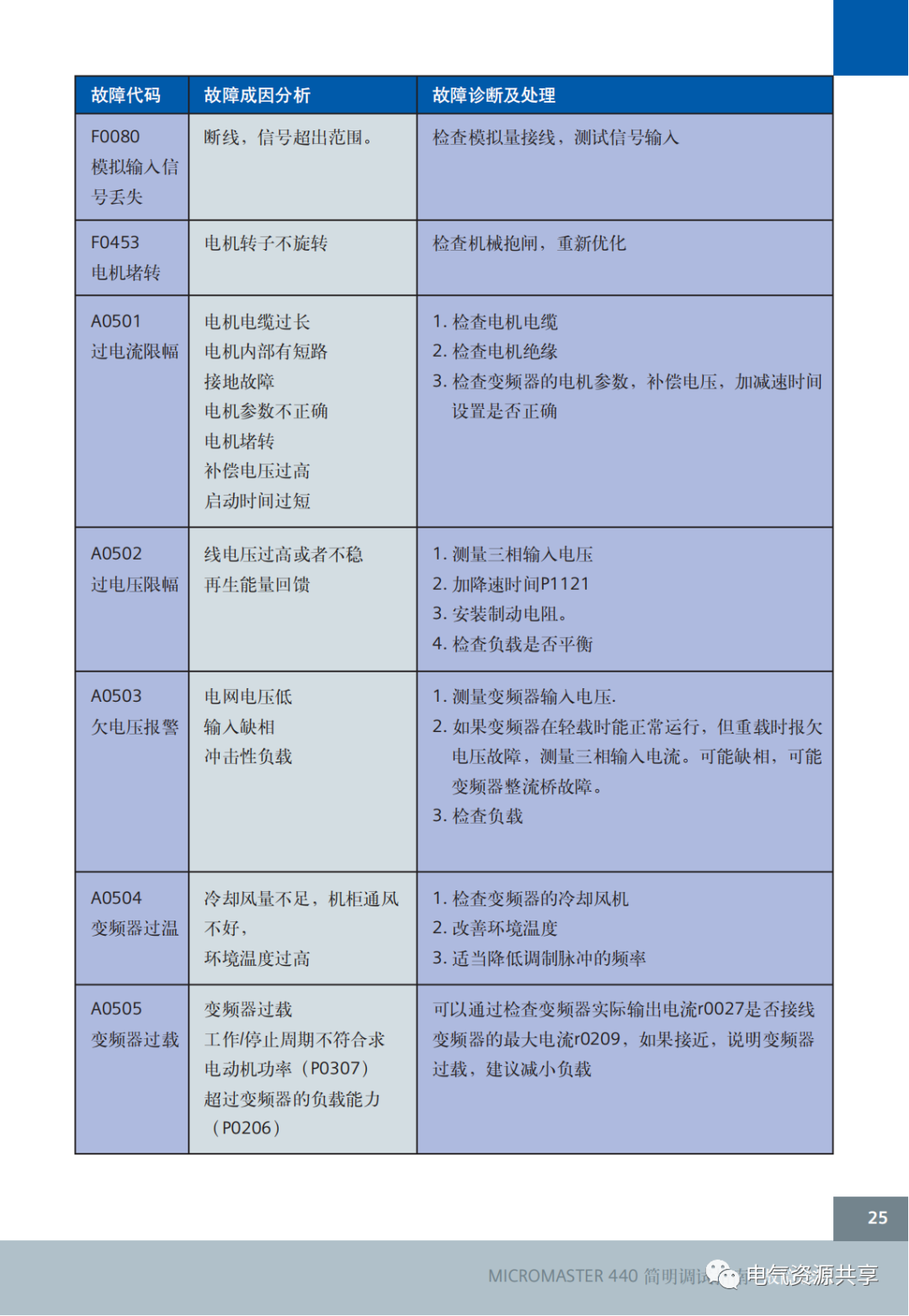

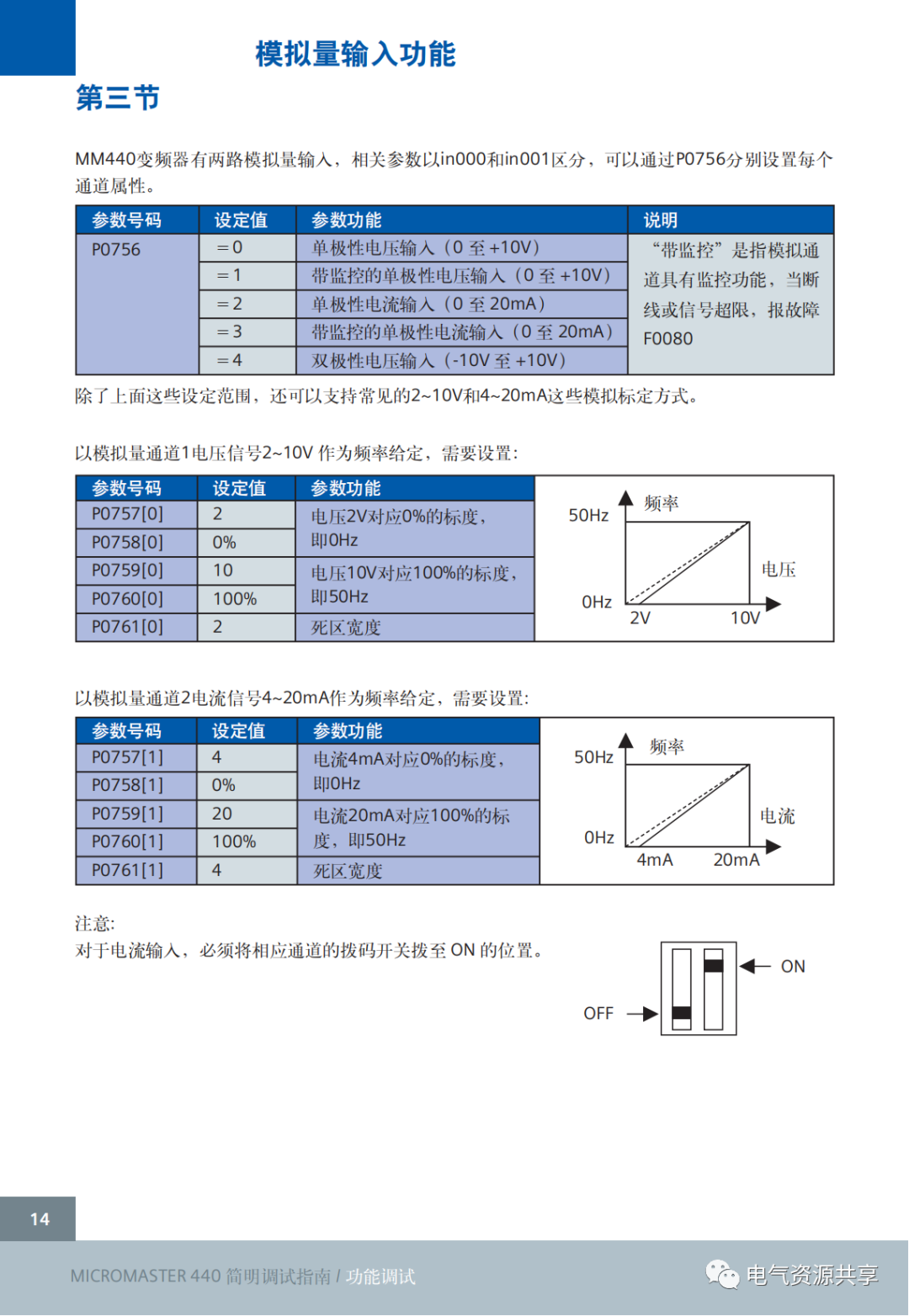

F0080 模擬輸入信 號丟失斷線,信號超出范圍。檢查模擬量接線,測試信號輸入
F0453 電機堵轉電機轉子不旋轉檢查機械抱閘,重新優化
A0501 過電流限幅電機電纜過長 電機內部有短路 接地故障 電機參數不正確 電機堵轉 補償電壓過高 啟動時間過短1. 檢查電機電纜 2. 檢查電機絕緣 3. 檢查變頻器的電機參數,補償電壓,加減速時間 設置是否正確
A0502 過電壓限幅線電壓過高或者不穩 再生能量回饋1. 測量三相輸入電壓 2. 加降速時間P1121 3. 安裝制動電阻。 4. 檢查負載是否平衡
A0503 欠電壓報警電網電壓低 輸入缺相 沖擊性負載1. 測量變頻器輸入電壓. 2. 如果變頻器在輕載時能正常運行,但重載時報欠 電壓故障,測量三相輸入電流??赡苋毕?,可能 變頻器整流橋故障。 3. 檢查負載
A0504 變頻器過溫冷卻風量不足,機柜通風 不好, 環境溫度過高1. 檢查變頻器的冷卻風機 2. 改善環境溫度 3. 適當降低調制脈沖的頻率
A0505 變頻器過載變頻器過載 工作/停止周期不符合求 電動機功率(P0307)  超過變頻器的負載能力 (P0206)可以通過檢查變頻器實際輸出電流r0027是否接線 變頻器的最大電流r0209,如果接近,說明變頻器 過載,建議減小負載

故障代碼故障成因分析故障診斷及處理

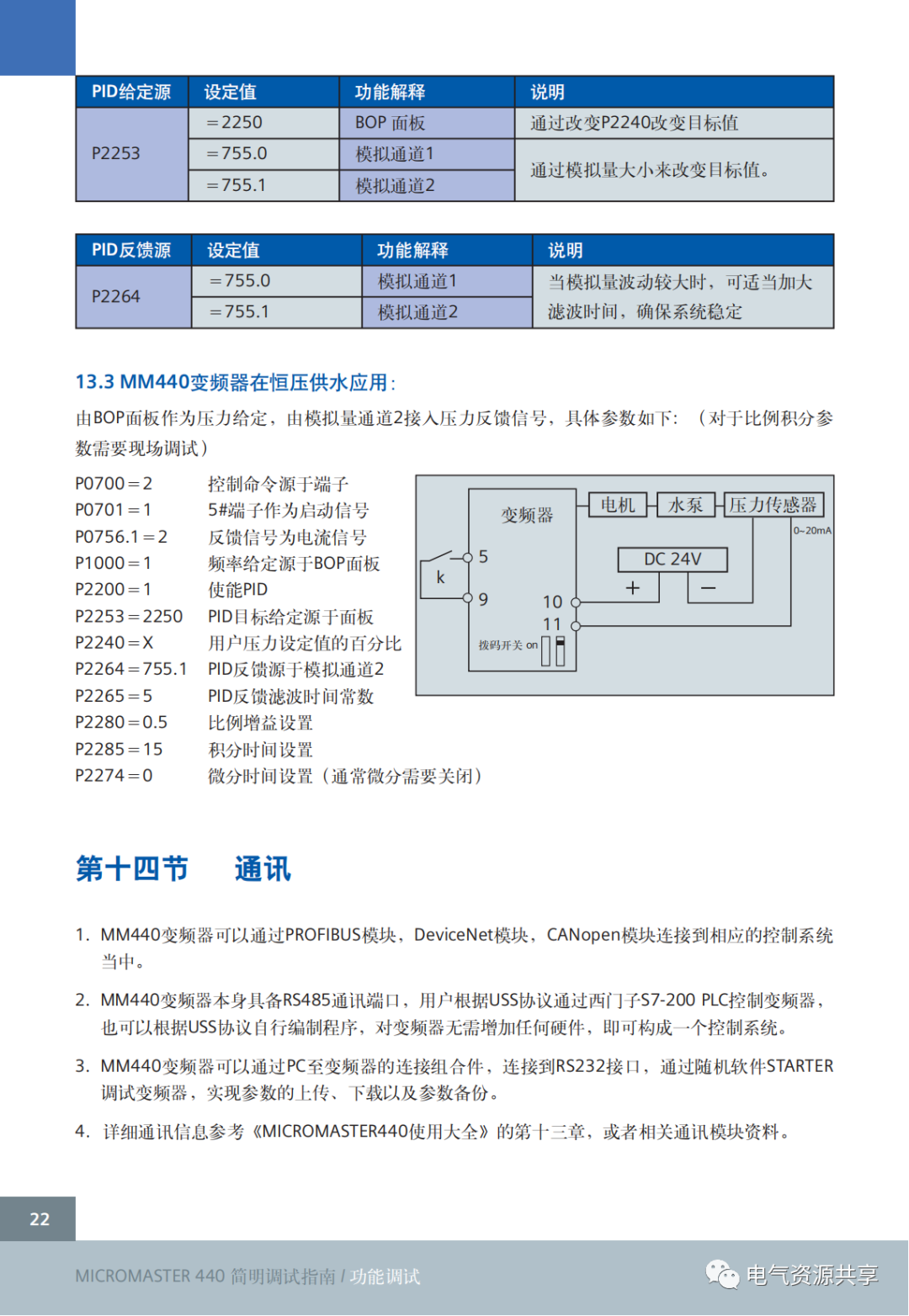

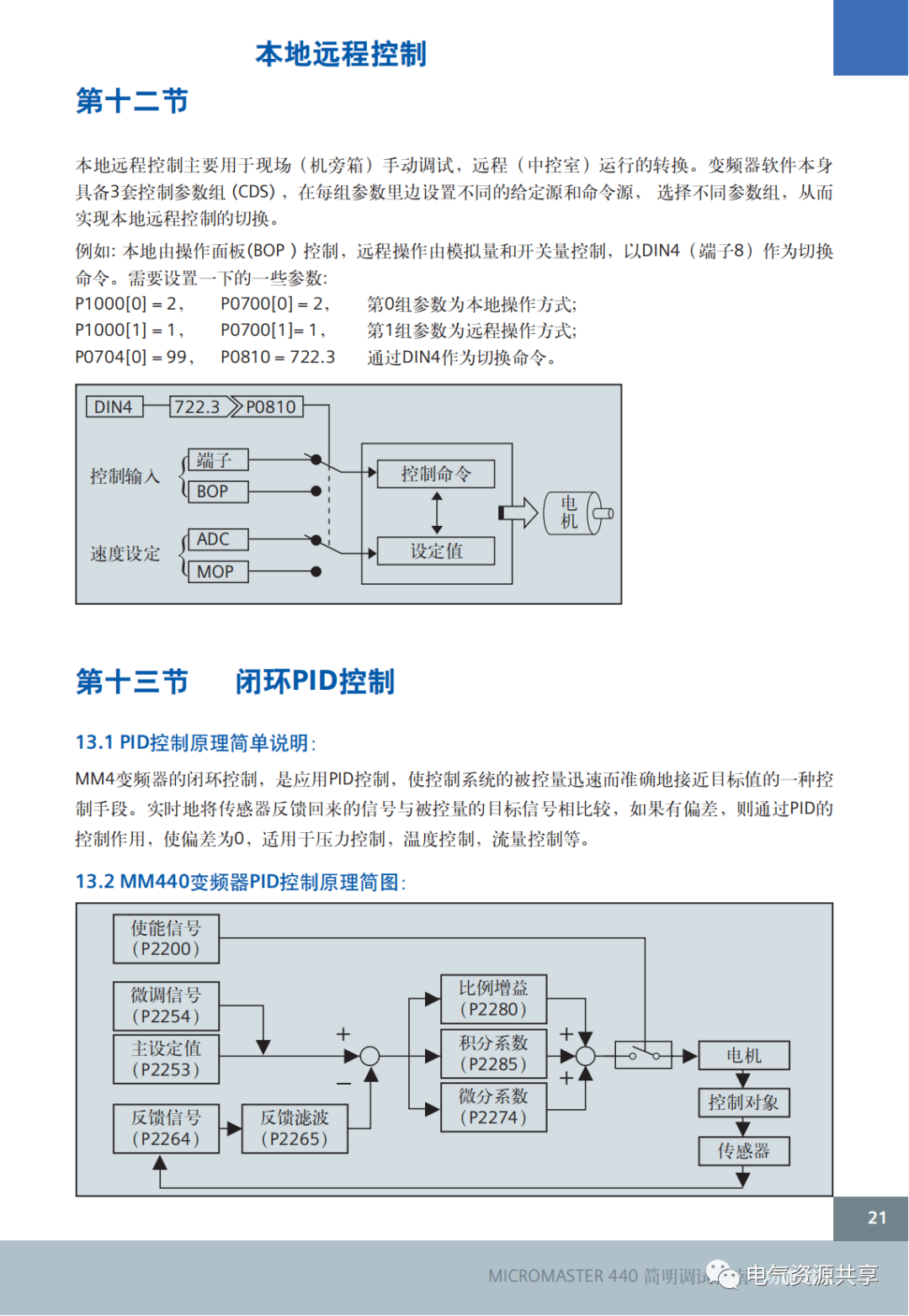

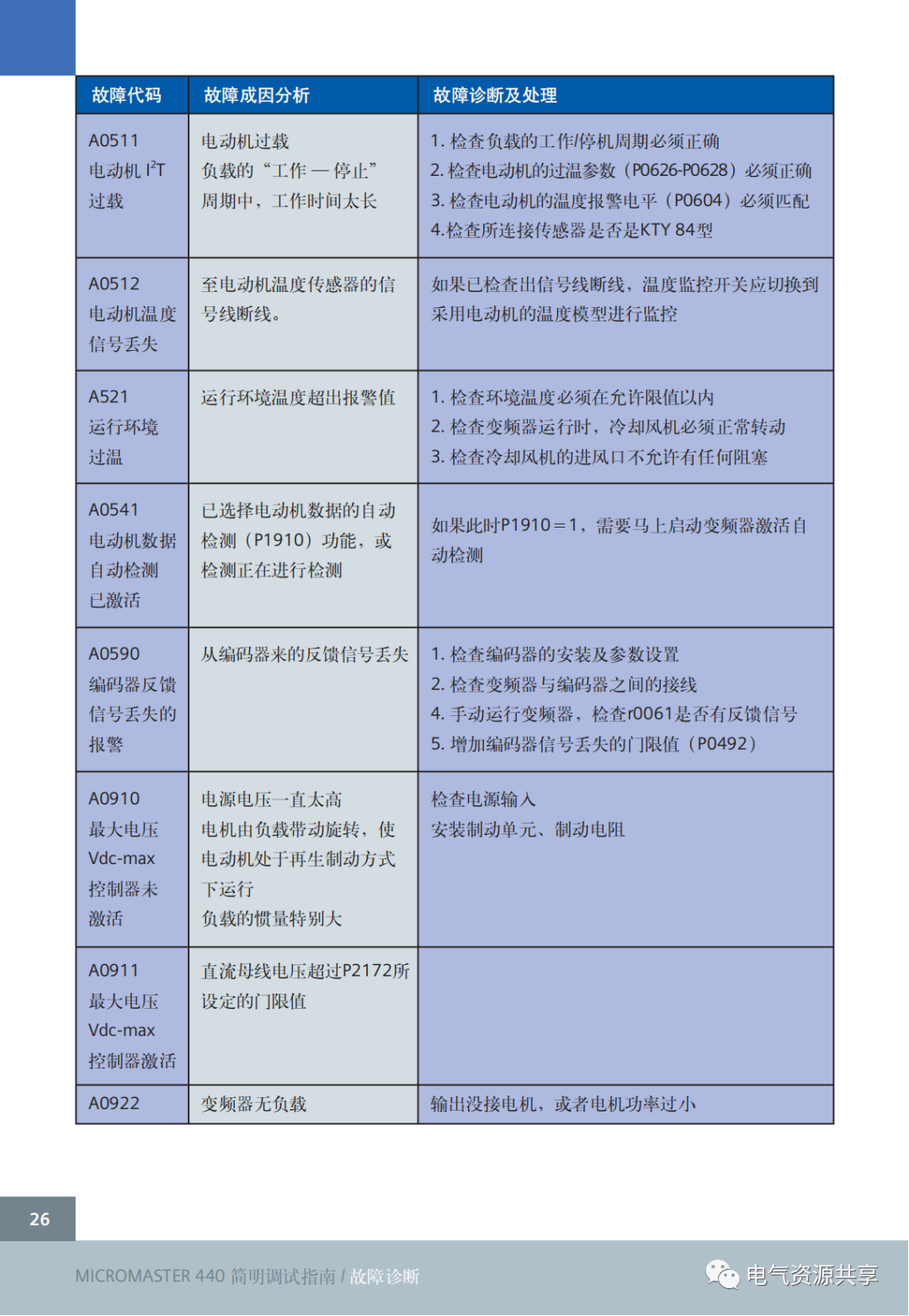

A0511 電動機 I2T 過載電動機過載 負載的“工作 — 停止” 周期中,工作時間太長1. 檢查負載的工作/停機周期必須正確 2. 檢查電動機的過溫參數(P0626-P0628)必須正確 3. 檢查電動機的溫度報警電平(P0604)必須匹配 4.檢查所連接傳感器是否是KTY 84型
A0512 電動機溫度 信號丟失至電動機溫度傳感器的信 號線斷線。如果已檢查出信號線斷線,溫度監控開關應切換到 采用電動機的溫度模型進行監控
A521 運行環境 過溫運行環境溫度超出報警值1. 檢查環境溫度必須在允許限值以內 2. 檢查變頻器運行時,冷卻風機必須正常轉動 3. 檢查冷卻風機的進風口不允許有任何阻塞

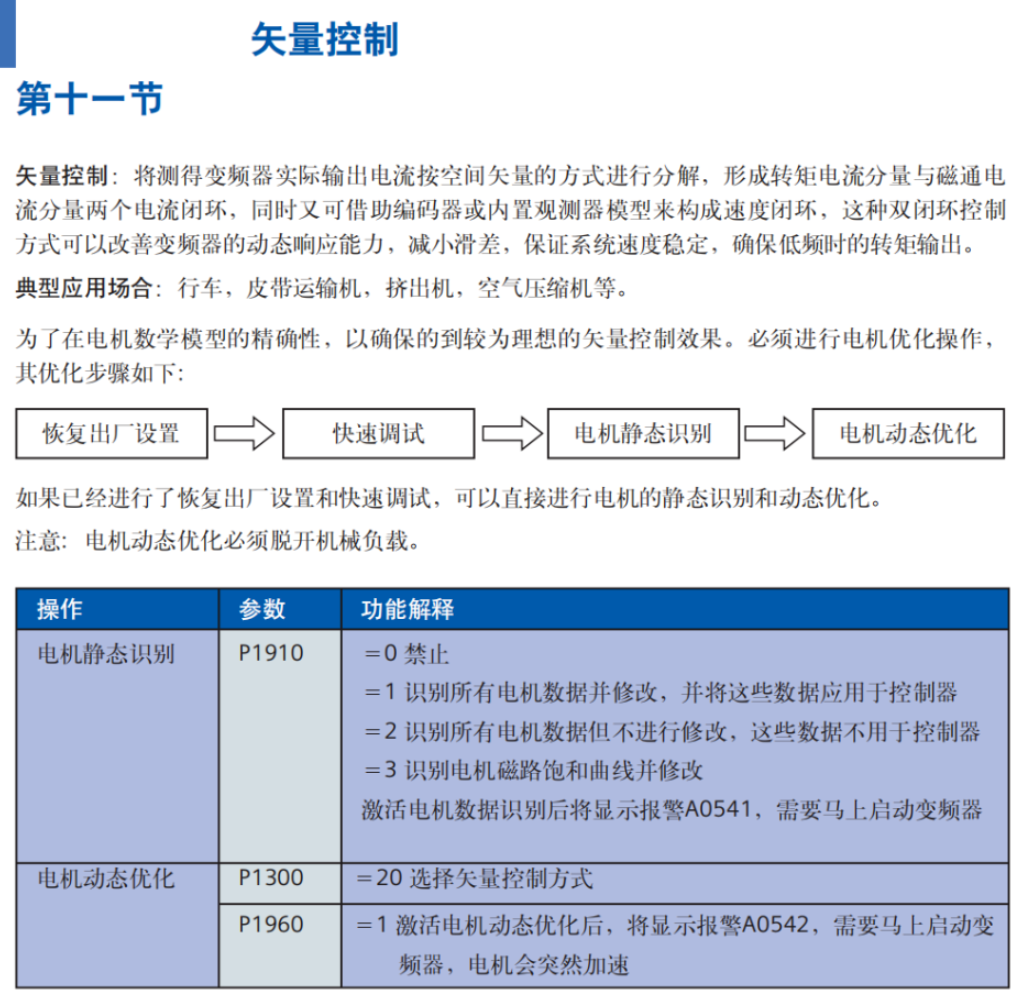

A0541 電動機數據 自動檢測  已激活已選擇電動機數據的自動 檢測(P1910)功能,或 檢測正在進行檢測如果此時P1910=1 ,需要馬上啟動變頻器激活自 動檢測
A0590 編碼器反饋 信號丟失的 報警從編碼器來的反饋信號丟失1. 檢查編碼器的安裝及參數設置 2. 檢查變頻器與編碼器之間的接線 4. 手動運行變頻器,檢查r0061是否有反饋信號 5. 增加編碼器信號丟失的門限值(P0492)
A0910 最大電壓 Vdc-max 控制器未 激活電源電壓一直太高 電機由負載帶動旋轉,使 電動機處于再生制動方式 下運行 負載的慣量特別大檢查電源輸入 安裝制動單元、制動電阻
A0911 最大電壓  Vdc-max    控制器激活直流母線電壓超過P2172所 設定的門限值
A0922變頻器無負載輸出沒接電機,或者電機功率過小
