簡介：本章節介紹暢學多功能51實驗箱一些基礎模塊的硬件連接使用情況
1）瀏覽硬件測試說明
2）準備相關配件
3）按測試說明連接硬件
4）下載測試程序
5）觀察實驗現象
6）確認功能模塊是否正常
如無特殊說明，硬件功能測試的硬件環境均為：

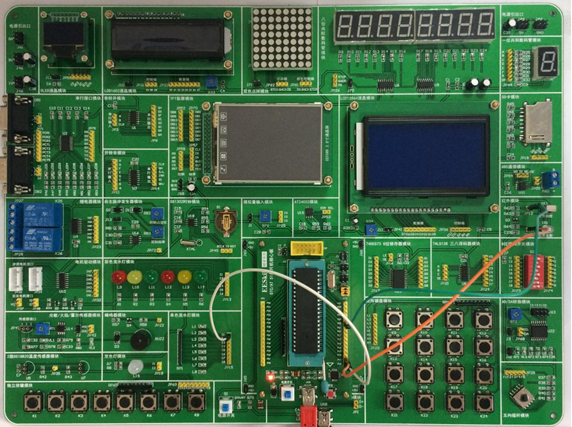

? 暢學系列多功能開發學習板/實驗箱（2017版）
? 51主芯片STC12C5A60S2
? 11.0592M晶振

紅外發射接收測試

硬件準備：1P杜邦線3根

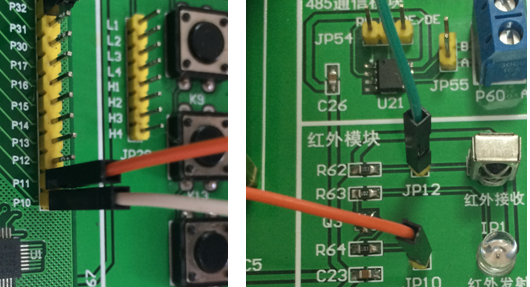

接線說明：用1根1P杜邦線將單片機P10口接底板JP15的I1引腳，用1根1P杜邦線將單片機P11接底板JP10，用1根1P杜邦線將單片機外部中斷P32口接底板JP12。

跳線說明：無

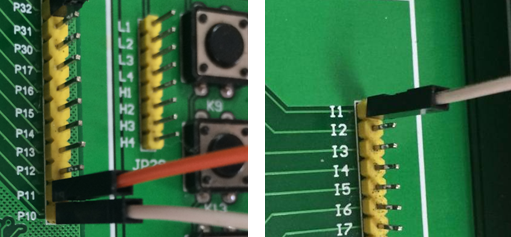

具體接法：P10-JP15任意一個引腳

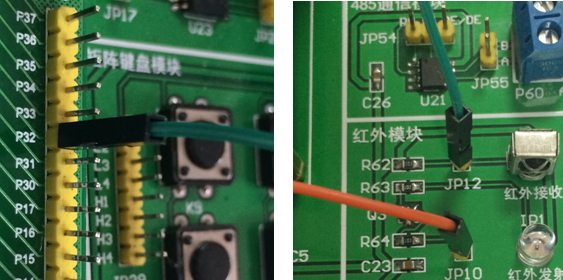

具體接法：P11-JP10

具體接法：P32-JP12

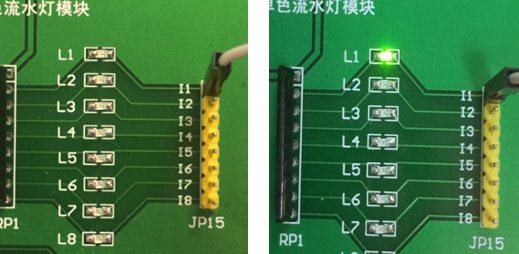

實驗現象：若紅外發射能被接收頭正確的接收，二極管L1將以一定的頻率閃爍。使用小紙板遮掩物或者將發射二極管的連接杜邦線拔掉，發光二極管將不再閃爍（亮或滅）。

2、紅外解碼測試

硬件準備：1P杜邦線1根，8P杜邦線1根，3P杜邦線1根，紅外遙控器1個,LCD1602液晶屏1個

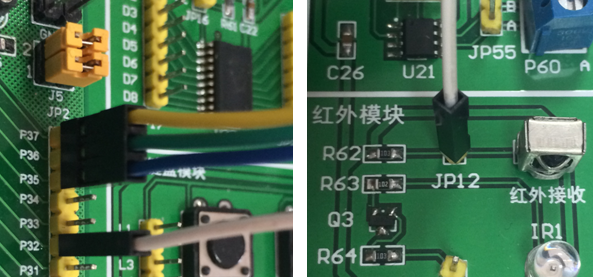

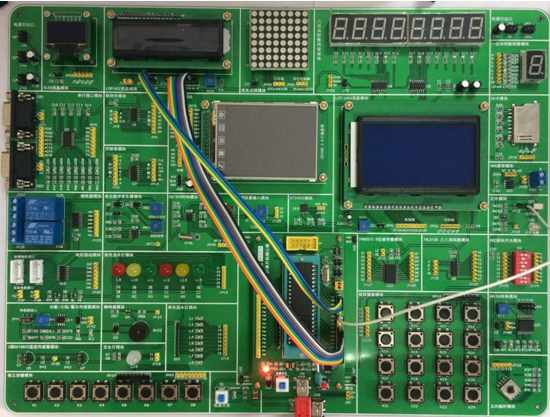

接線說明：用1根1P杜邦線將單片機外部中斷P32口接底板JP12；用3P杜邦線將單片機P35~P37接底板JP31。用8P杜邦線將單片機P1口接底板JP33。

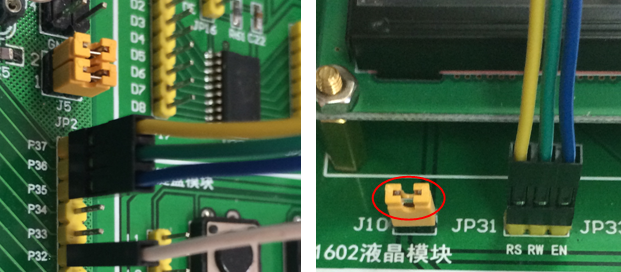

跳線說明：短接J10

具體接法為：P35-EN,P36RW,P37-RS。

具體接法：P10-D0，P11-D1，P12-D2，P13-D3，P14-D4，P15-D5，P16-D6，P17-D7 。

具體接法：P32-JP12。

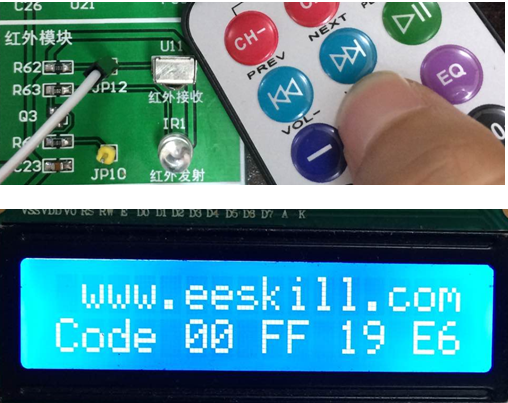

實驗現象：遙控器對著紅外接收頭按下數字鍵，在LCD1602上顯示對紅外遙控器的解碼

第一行“ www.eeskill.com ”第二行“CODE + 遙控編碼”
