一、MSP430F5529——SPI模式
在SPI模式下，數據的發送和接收是由多個器件共享一個主時鐘運行的。
MSP430提供一個額外的引腳,該引腳被主機控制，用來使外部器件執行接收和發送的數據所產生的功能。
??UCxSTE（統一通信的專用測試設備引腳）
MSP430提供3或4個信號用于SPI數據轉換：
UCxSIMO
???-主模式：UCxSIMO是數據輸出行
???-從模式：UCxSIMO使數據輸入行
UCxSOMI
???-主模式：UCxSOMI為數據輸入行
???-從模式：UCxSOMI為數據輸出行
UCxCLK – USCI SPI Clock
???-主模式：UCxCLK作為輸出時鐘
???-從模式：UCxCLK作為輸入時鐘

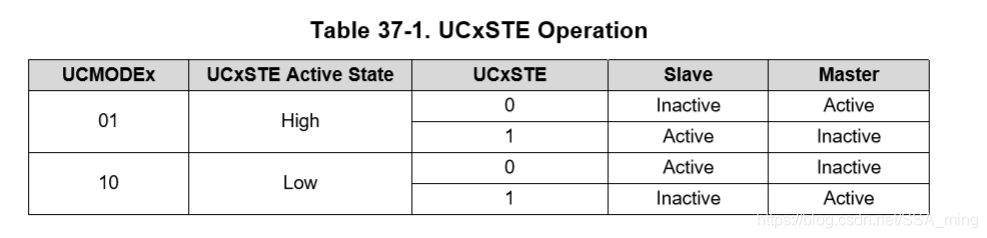

UCxSTE
???-從傳輸使能
1、USCI 的初始化和重置
USCI由 PUC 或 UCSWRST位進行重置。當單片機獲取一個PUC信號之后，UCSWRST位會自動置“1”，使 USCI 保持在一個復位的狀態下。當 UCSWRST 被置“1”時，UCRXIE、UCTXIE、UCRXIFG、UCOE和UCFE位被重置，并且 UCTXIFG 被置“1”。當UCSWRST被清除時，USCI處于運行狀態。
USCI初始化配置過程：
1、令 UCSWRST = 1；
2、當 UCSWRST = 1時，初始化所有USCI寄存器（包括UCxCTL1）
3、配置端口
4、通過軟件令 UCSWRST = 0
5、通過UCRXIE 或者 UCTXIE 是中斷能夠工作
2、SPI傳輸中斷操作
UCTXIFG中斷標志是由發送器設置的，表示UCxTXBUF準備接受另一個字符。如果同時設置了UCTXIE和GIE，則會產生一個中斷請求。如果將字符寫入UCxTXBUF，則會自動重置UCTXIFG。UCTXIFG在PUC信號之后或UCSWRST = 1時設置。UCTXIE在PUC信號之后或UCSWRST = 1時重置。
注意：在SPI模式下寫入UCxTXBUF
當UCTXIFG = 0時寫入UCxTXBUF的數據可能會導致數據傳輸錯誤。
3、SPI接收中斷操作
UCRXIFG中斷標志在每次接收到字符并加載到UCxRXBUF時設置。當UCSWRST = 1時，通過系統復位PUC信號重置UCRXIFG和UCRXIE。讀取UCxRXBUF時會自動重置UCRXIFG。
4、中斷向量發生器
??USCI中斷標志被優先化并組合成一個單一的中斷向量。中斷向量寄存器UCxIV用于確定哪個標志請求中斷。最高優先級的中斷在UCxIV寄存器中產生一個數字，可以被計算或添加到程序計數器(PC)來自動進入適當的軟件程序。禁用的中斷不會影響UCxIV值。
??對UCxIV寄存器的任何訪問(讀或寫)都會自動重置最高掛起的中斷標志。如果設置了另一個中斷標志，則在處理初始中斷之后立即生成另一個中斷。
5、串行時鐘控制
??UCxCLK由總線上的主時鐘提供。當UCMST = 1時，由UCxCLK引腳上的USCI位時鐘發生器提供位時鐘。用UCSSELx位選擇用于生成位時鐘的時鐘信號。當UCMST = 0時，主程序在UCxCLK引腳上提供USCI時鐘，不使用位時鐘發生器，此時無需關心UCSSELx位。SPI接收機和發射機并行操作，使用相同的時鐘源進行數據傳輸。
??比特率控制寄存器(UCxxBR1和UCxxBR0)中UCBRx的16位值是USCI時鐘源BRCLK的分割因子。在主模式下可以生成的最大位時鐘是BRCLK。SPI模式下不使用調制，USCI_A使用SPI模式時應清除UCAxMCTL。
UCAxCLK/UCBxCLK頻率計算公式：
即使設置UCBRx產生一個1：1占空比的位時鐘，奇數UCBRx設置導致奇數分區。在這種情況下，位時鐘的高相位比低相位長一個BRCLK周期。當UCBRx = 0時，對BRCLK不加除法，位時鐘等于BRCLK
6、串行時鐘的極性和相位
UCxCLK的極性和相位是通過USCI的UCCKPL和UCCKPH控制位獨立配置的。每種情況的時間安排如圖37-4所示。
二、MSP40F5529——SPI模式寄存器
1、USCI_A SPI Mode Registers
表37-2列出了適用于SPI模式的USCI_A寄存器。基本地址可以在設備特定的數據表中找到。地址偏移量列于表37-2
