前言：
本系列教程將 對應外設原理，HAL庫與STM32CubeMX結合在一起講解，使您可以更快速的學會各個模塊的使用
所用工具：
1、芯片： STM32F407ZET6/ STM32F103ZET6
2、STM32CubeMx軟件
3、IDE： MDK-Keil軟件
4、STM32F1xx/STM32F4xxHAL庫
知識概括：
通過本篇博客您將學到：
DAC工作原理
STM32CubeMX創建DAC例程
HAL庫定時器DAC函數庫
《【STM32】系統時鐘RCC詳解(超詳細，超全面)》

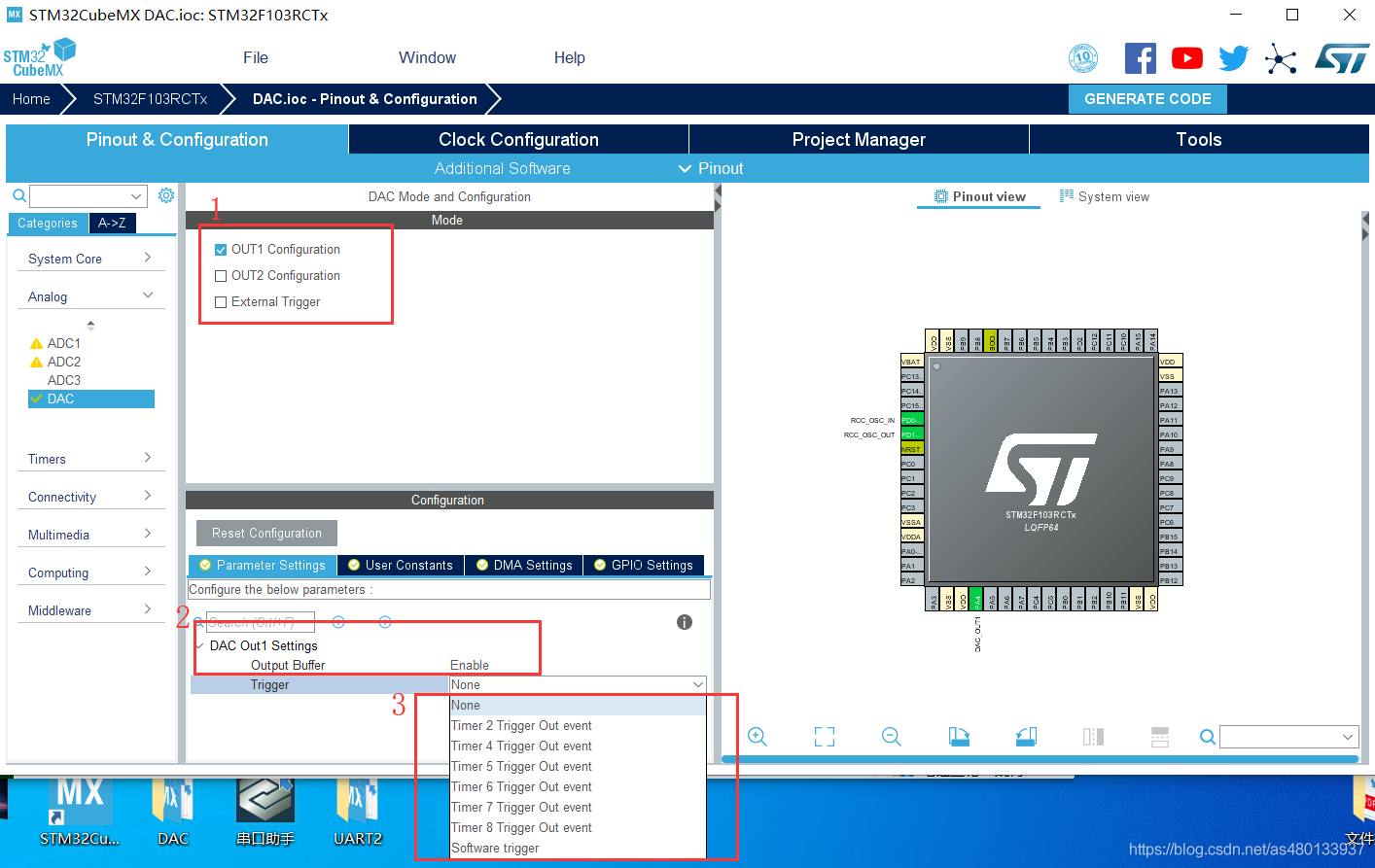

3DAC設置
這個其實沒啥好講的
1.OUT1 和 OUT2對應兩個輸出通道
2.External Trigger 外部中斷EXTI9 觸發
就是使用外部中斷來觸發ADC
3.Tigger 選擇DAC的觸發方式 上方都有講解
Output Buffer 使能DAC輸出緩存
DAC集成了2個輸出緩存，可以用來減少輸出阻抗，無需外部運放即可直接驅動外部負載。每個 DAC通道輸出緩存可以通過設置DAC_CR寄存器的BOFFx位來使能或者關閉
這個使能即可

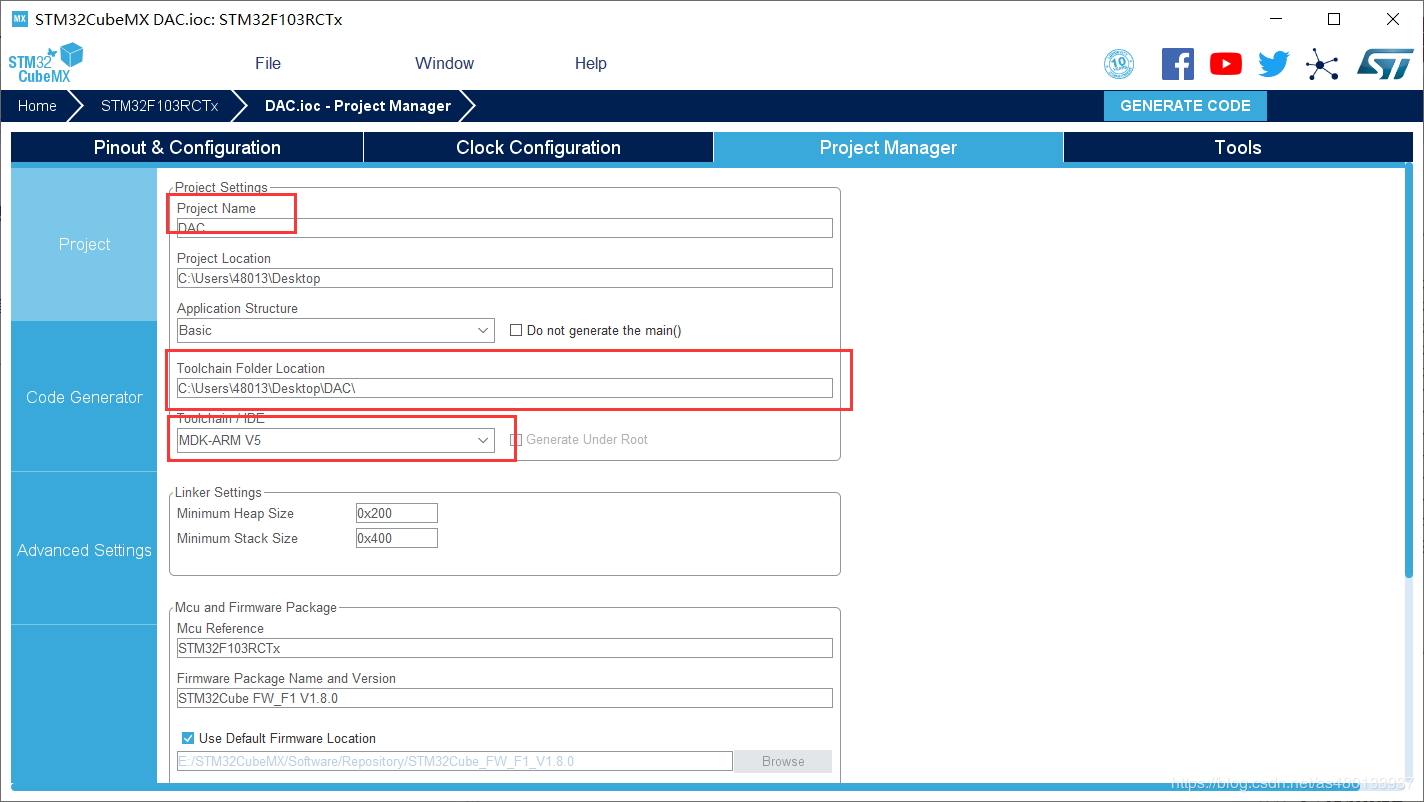

4項目文件設置
1 設置項目名稱
2 設置存儲路徑
3 選擇所用IDE
5創建工程文件
然后點擊GENERATE CODE 創建工程

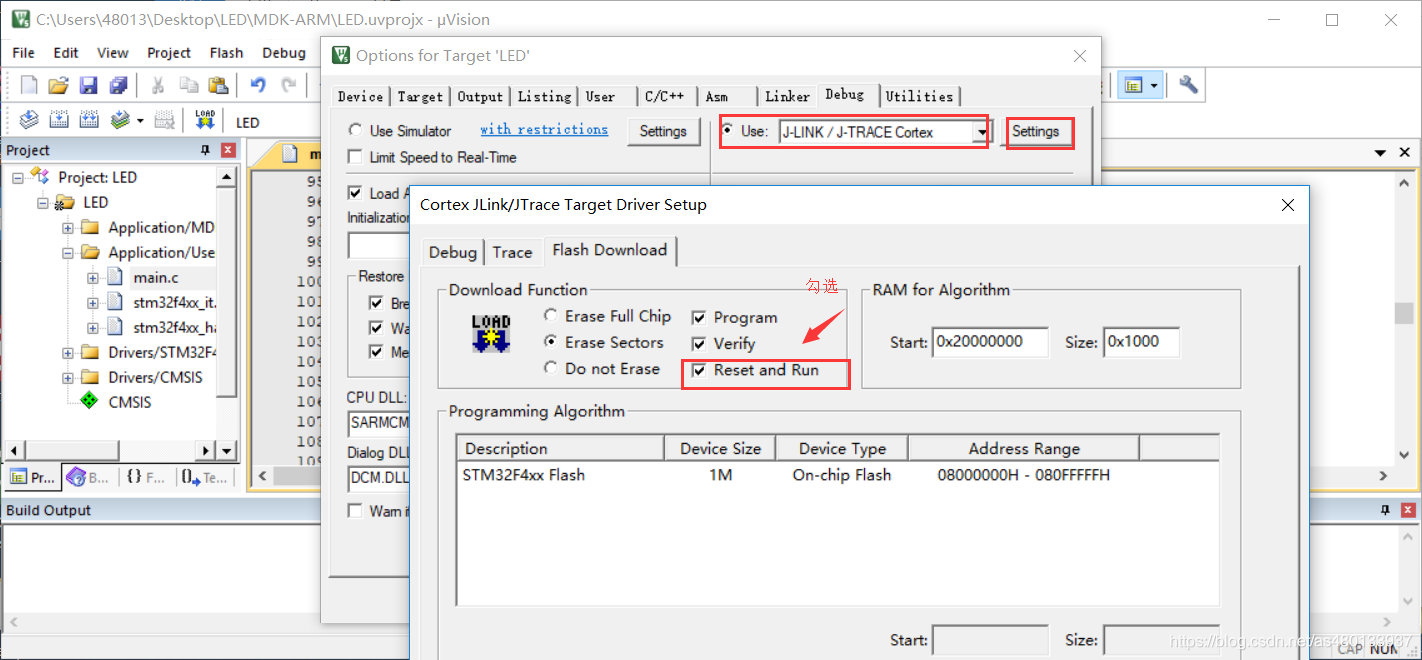

配置下載工具
新建的工程所有配置都是默認的 我們需要自行選擇下載模式，勾選上下載后復位運行
【STM32】HAL庫 STM32CubeMX教程六----定時器中斷
有過講解，這里就不再闡述了，按照圖示配好即可

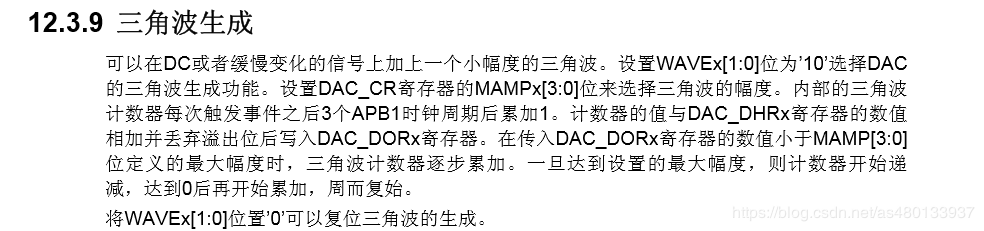

這里講下三角波的頻率

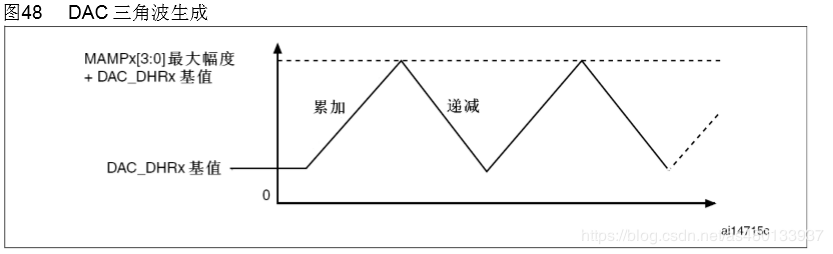

簡單的說，首先設置一個DAC最大幅值， 之后設置定時器溢出時間，在每次定時器發生溢出等事件之后，定時器會發送觸發信號TRGO到DAC，這是內部的三角波計數器就會累加1 然后于DAC_DHRx寄存器的值相加，寫到DAC_DORx計數器中，如果該值小于設定的最大幅值，就會正常輸出，當大于最大幅值時就會遞減，減到0之后又開始累加，周而復始，就形成了三角波
三角波頻率：
設三角波幅值為3.3V，即4095，所以一個周期計數器計數4096*2=8192次，則三角波頻率為“定時器頻率/8192”
代碼實現：

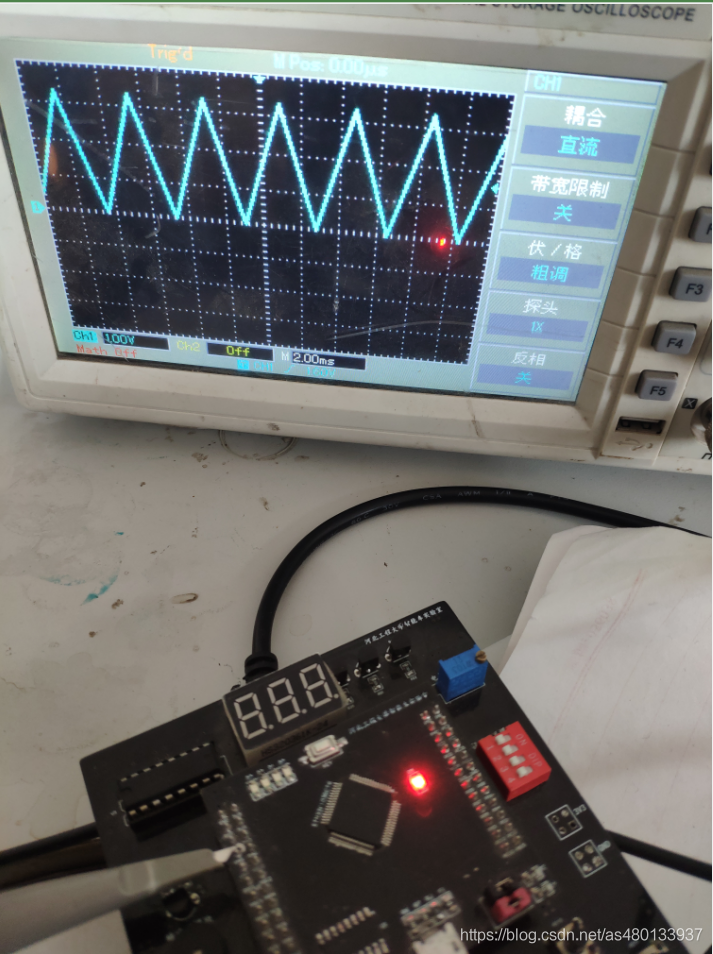

在main函數中添加以下兩行代碼，即可輸出三角波
/* USER CODE BEGIN 2 */ HAL_TIM_Base_Start(&htim2); HAL_DAC_Start(&hdac, DAC_CHANNEL_2); /* USER CODE END 2 */12345
分別為開啟定時器TIM2 和開啟DAC
上一篇：【STM32】 DMA原理，步驟超細詳解，一文看懂DMA
下一篇：【STM32】HAL庫 STM32CubeMX教程九---ADC
