根據用戶手冊和數據手冊得到
***************************************************************************************************************************************************************
***************************************************************************************************************************************************************
實現功能：
前四個按鍵一個按鍵控制燈的亮和滅
另外兩個中一個控制四個燈全亮并且發出beep聲，
另一個控制四個燈全閃三下后beep一聲后熄滅
***************************************************************************代碼段******************************************************************************

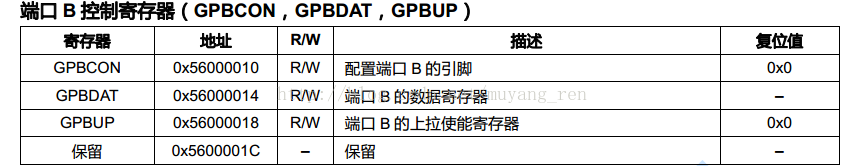

#define GPBCON (*(volatile unsigned long*)0x56000010) //rGPBCON是指向0x56000010這個地址空間的一個宏#define GPBDAT (*(volatile unsigned long*)0x56000014)

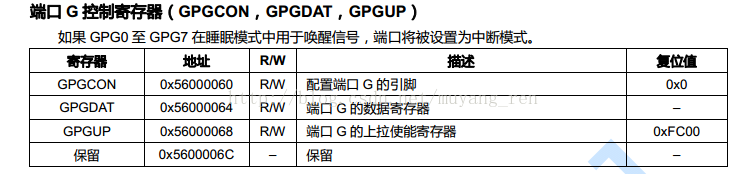

#define GPGCON (*(volatile unsigned long*)0x56000060)
#define GPGDAT (*(volatile unsigned long*)0x56000064)
#define U8 unsigned char
#define U32 unsigned int
#define PWM_out (1)
#define LED1_out (1<<(5*2))
#define LED2_out (1<<(6*2))
#define LED3_out (1<<(7*2))
#define LED4_out (1<<(8*2))
#define LED_OFF (0x0F<<5)

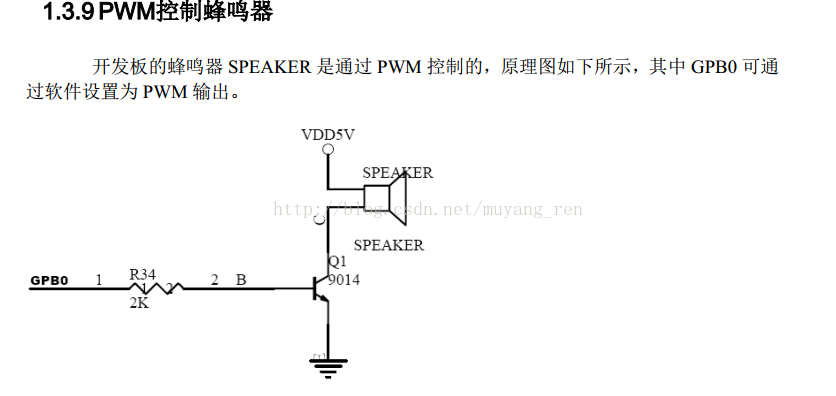

#define BEEP_OFF (0) //蜂鳴器來說1代表發出聲音，而0則代表不出聲音
#define BEEP_ON (1)
#define LED1_ON (0x0E<<5) //LED1 ON
#define LED2_ON (0x0E<<6) //LED1+LED2 ON
#define LED3_ON (0x0E<<7) //LED1+LED2+LED3 ON
#define LED4_ON (0x0E<<8) //LED1+LED2+LED3+LED4 ON
void daly()
{
U32 t, i;
for(t=8888;t>0;t--){
for(i=0;i<3000;i++){} }
}
int Main()
{
U8 j;

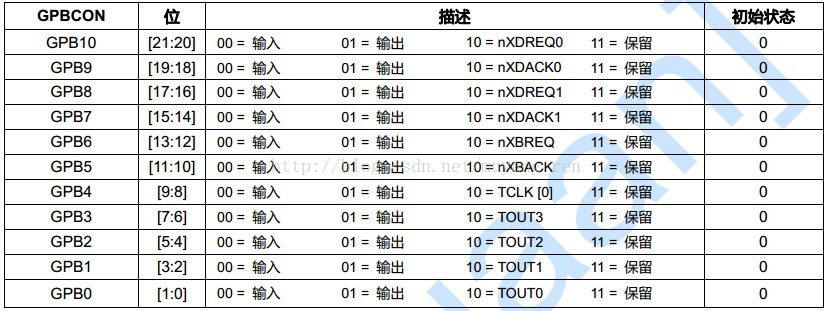

GPBCON=LED1_out|LED2_out|LED3_out|LED4_out|PWM_out; //led PWM 設置為輸出

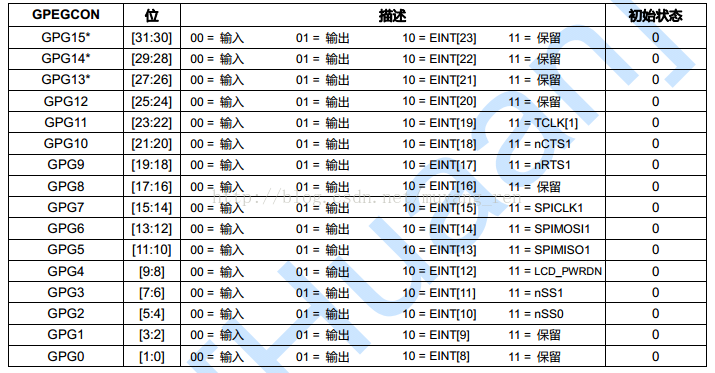

GPGCON= ~( (3<<(2*0))|(3<<(2*3))|(3<<(2*5))|(3<<(2*6))|(3<<(2*7))|(3<<(2*11)) ); //GPG0 3 5 6 7 11 輸入
GPBDAT=LED_OFF;
while(1)
{
GPBDAT=LED_OFF;

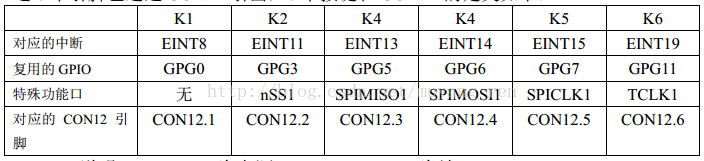

if( !(GPGDAT &( 1<<0 )) ){ // K1>>LED1
GPBDAT=LED1_ON;daly();
GPBDAT=LED_OFF;
} else
if(!(GPGDAT &( 1<<3 )) ){ // K2>>LED1+LED2
GPBDAT=LED2_ON; daly();
GPBDAT=LED_OFF;
} else
if(!(GPGDAT &( 1<<5 )) ){ // K3>>LED1+LED2+LED3
GPBDAT=LED3_ON;daly();
GPBDAT=LED_OFF;
} else
if(!(GPGDAT &( 1<<6 )) ){ // K4>>LED1+LED2+LED3+LED4
GPBDAT=LED4_ON; daly();
GPBDAT=LED_OFF;
} else
if(!(GPGDAT &( 1<<7 )) ){ // K5>>LED1+LED2+LED3+LED4+BEEP
GPBDAT=LED4_ON|BEEP_ON;daly();
GPBDAT=LED_OFF;
} else
if(!(GPGDAT &( 1<<11 )) ){ // K6>>(LED1+LED2+LED3+LED4)*3+BEEP
for(j=0; j<2; j++){
GPBDAT=LED4_ON;daly();
GPBDAT=LED_OFF;daly();
}
GPBDAT=LED4_ON|BEEP_ON; daly();
GPBDAT=LED_OFF;
}
}
return 0;
}
