//說明：我的板子是mini2440 有2M的s29al016j nor flash 和一塊 256M的 k9f2608u0b nand flash。

//這篇文章并非全部原創，只是把網友“sblpp”在https://bbs.eeworld.com.cn/thread-144846-1-1.html 的帖子修改了并附圖。需要說明的是uboot.bin這個文件必須支持nand flash 驅動

//使用的uboot.bin 是網友tekkaman移植的。大家可以到這里下載：http://blog.chinaunix.net/uid-20543672-id-94362.html，也可以從這里下載 u-boot.zip

//下面用的初始化程序init也是網友提供的，我會在附件中提供 init.zip ，

//下面說明燒寫方法,在jlink-command里輸入的命令用藍色字體標明，在uboot的終端環境輸入的命令用紅色標明.

注：燒寫時 最好先 nand erase 0 擦除正片F(xiàn)LASH

//----------準備工作

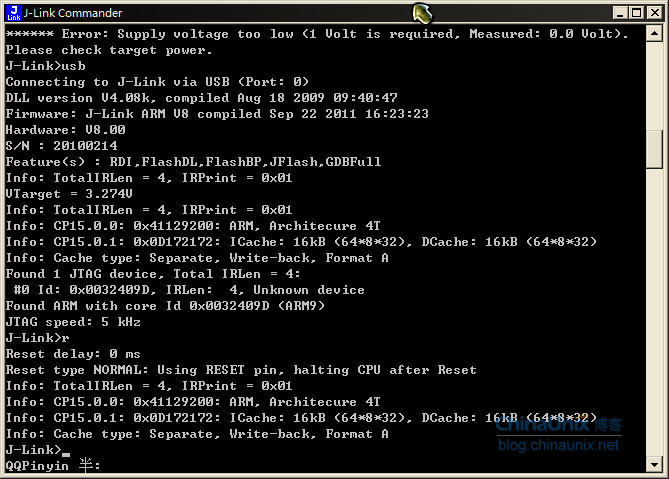

打開j-Link command

命令：

usb    //初始化usb 連接

 r        //重置

效果如圖：

//經過上面步驟，就表示jlink已經連接了arm 核

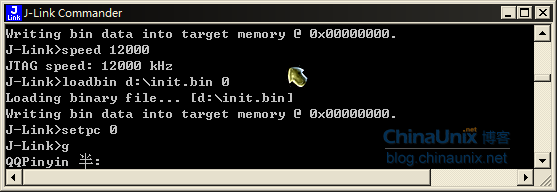

//----------------------初始化SDRAM

1 speed 12000      //設置TCK為12M
2 loadbin d:init.bin 0
3 setpc 0
4 g

做完這一步，你會發現你得mini2440的led燈變成了流水燈，說明初始化sdram成功了！

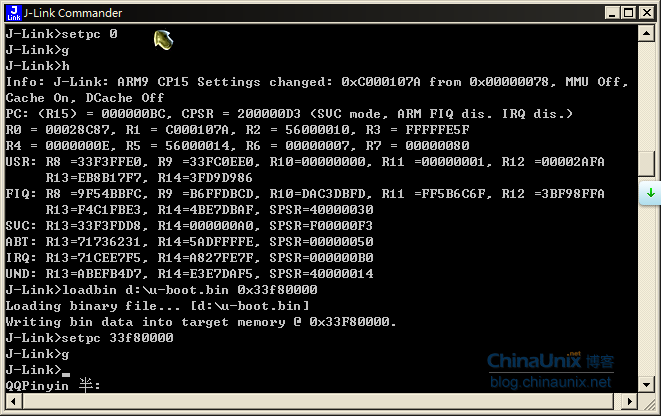

//----------------------下載UBOOT 內存中運行的uboot
5 h         //暫停
6 loadbin d:u-boot.bin 0x33f80000
7 setpc 0x33f80000
8 g

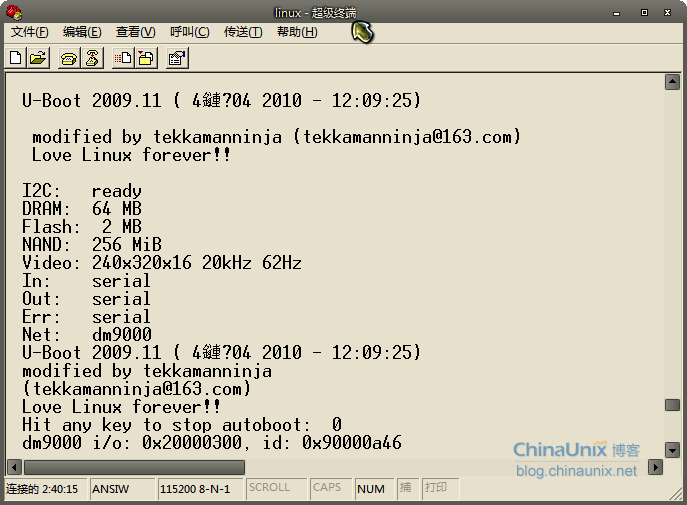

//經過上面步驟后，mini2440的蜂鳴器會笛的一聲，終端可以看到uboot啟動了，并打印出了信息

//下面的步驟我就不截圖了，只要分區是在超級終端輸入命令還是在jlink command輸入命令就ok了。需要注意的是上面的燒寫uboot到0x33f80000 這個地址不能修改，這是編譯的時候就指定的基地址。下面的0x30000000可以變。
//----------------------燒寫Uboot至NandFlash
9 loadbin d:u-boot.bin 30000000           //重新將uboot load 指內存3000 0000處 不運行，因?yàn)樵?x33f800地址處的uboot已經運行過，也就是被修改了，所以要重新下載新的uboot.bin映像，以前我失敗過就是因?yàn)檫@里
10 nand erase 0 40000                          //擦除從0地址開始的大小為0x40000的NandFlash扇區 256K
11 nand write.jffs2 30000000 0 40000   //把前面下載到0x33f80000的程序燒寫到NandFlash去


//----------------------燒寫內核
12 loadbin e:uImage 30000800
13 bootm 30000800                                               //可以直接運行內存中內核
14 nand erase 60000 200000                               //擦除從60000開始 2MB的空間放內核
15 nand write.jffs2 30000800 60000 200000      //將內存中30000800中的內核映像燒寫至60000開始的NandFlash


//燒寫文件系統 260000開始
16 loadbin e:myfs.img 30000800
17 nand erase 260000 //擦出260000后面所有的FLASH空間
18 nand write.yaffs 30000800 260000

注：塊大小是2048 64字節；在燒寫的時候 一定是要2112的倍數才行 比如 我要燒寫的文件是6.38 MB (6,699,264 字節) 那么 nand write.yaffs 30008000 260000 663900

//good luck my friends！
