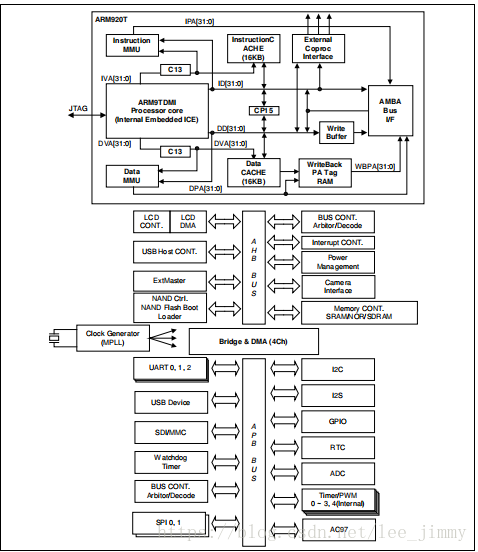

下圖是S3C2440芯片的整體架構圖：
其中，
AHB BUS為高速設備的總線，H即為high的意思。
APB BUS為低速設備的總線，P為英文單詞peripheral（外圍設備）。
不同的總線，掛載在上面的設備運行的頻率肯定是不一樣的，在我們這款S3C2440芯片中：
Fclk就是CPU的運行頻率，最高可達400MHz
Hclk為高速設備的運行頻率，最高可達136MHz
Pclk為低速設備的運行頻率，最高可達68MHz
那么這三種時鐘頻率是怎么得到的，他們又是什么關系呢？
S3C2440這款芯片的時鐘源為一個12M的晶振，再配合PLL（鎖相環）就可以獲得相應的頻率。這里我們不對PLL的工作原理做詳細，有興趣的可以自查（好吧，我承認我不會）。下面給出一個時鐘頻率生成的結構圖：
圖中有些名詞我們先解釋一下：
OSC是晶振的意思
OM為選擇器，可以設置它選擇不同的時鐘源
其中，OM[3:2]的設置可以獲得不同的時鐘來源，晶振（crystal）或者外部的時鐘源（EXTCLK）
MPLL：main PLL
UPLL：USB PLL（用于usb設備）
上面的時鐘頻率生成圖雖然看起來畫了很多的東西，但是我們可以總結為一個簡單的流程，就是：
晶振 -> MPLL -> FCLK -> CPU
| |
| |(HDIV) -> HCLK ->AHB總線->nand flash控制器、
| |
| |(PDIV)->PCLK ->APB總線->I2C、GPIO、SPI等
|
| -> UPLL -> USB
我們可以得到，F(xiàn)clk是由晶振和MPLL得到的，而Fclk是用于CPU運行的頻率。Fclk再經過分頻器（HDIV和PDIV）之后就可以得到Hclk和Pclk。

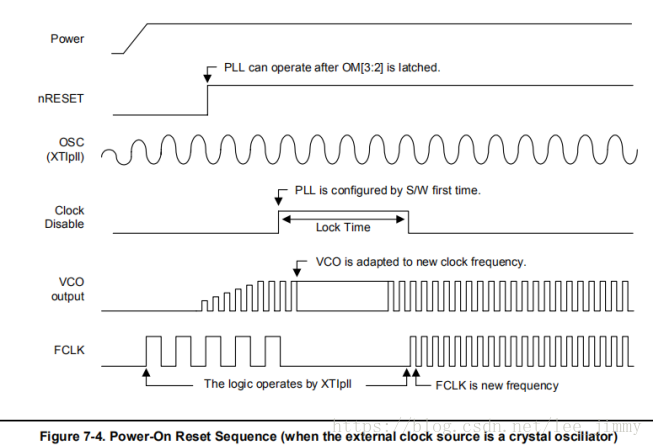

下面我大概說明一下獲得Fclk的一個過程：
當power變成高電平，也就是上電后：
復位引腳nRESET先維持一段時間（n代表低電平有效），等各種狀態穩定后，才被拉高
上電后初始階段，F(xiàn)CLK=晶振頻率
nRESET被拉高后，CPU開始運行，PLL鎖存OM[3:2]的值
在lock time期間，CPU停止運行。PLL開始工作
Lock time后，F(xiàn)CLK等于PLL輸出的新時鐘，CPU也開始工作
到這里，我們就大概知道這三種頻率是怎么來的，以及他們的關系是什么樣的了。雖然原理講了一大堆，但是在實際的編程中，也就是設置一些寄存器的工作，了解原理只是為了我們更好的讀懂芯片手冊并設置寄存器。
這里我們舉個例子，看一下怎么去設置寄存器，得到我們想要的時鐘頻率。假如我們想得到的時鐘頻率比是：
FCLK:HCLK:PCLK = 400MHz : 100MHz : 50MHz

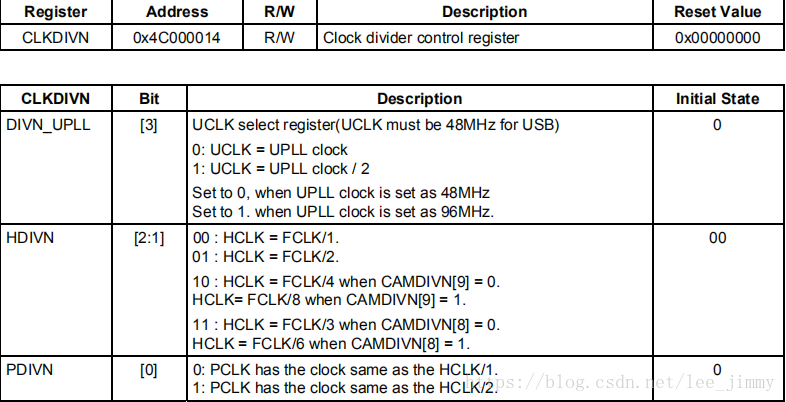

（1）時鐘頻率比為1:4:8，所以我們要設置CLKDIVN寄存器為b0101=0x5（默認CAMDIVN[9]=0）
（2）由芯片給出的Fclk計算公式是：

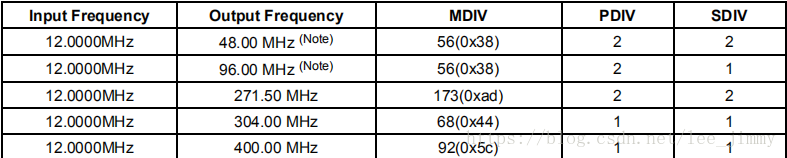

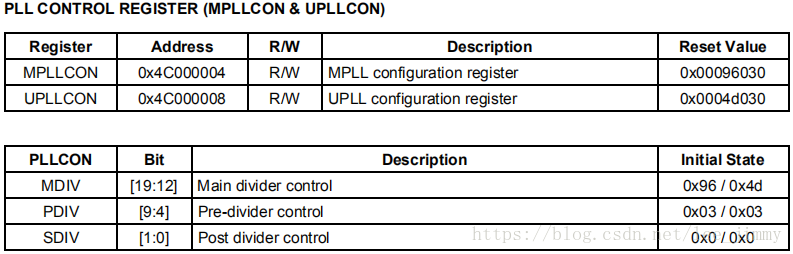

Mpll就是我們要求的Fclk，F(xiàn)in是晶振的頻率12MHz，那么MDIV、PDIV和SDIV的值怎么得到呢？我們看下面的表格可以看出來，要得到12MHz的輸入和400MHz的輸出時，MDIV=92, PDIV=SDIV=1。那么MOLLCON寄存器的值就是(92<<12) | (1<<4) | (1<<0)

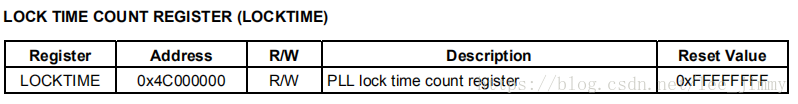

（3）至于locktime的設置，我們用默認值就好了（一般不確定怎么設置的時候。用默認值就好了）
根據上面的三個步驟，我們匯總一下可以到下面的代碼：
/* 2.設置時鐘 */
/*設置MPLL， FCLK:HCLK:PCLK = 400MHz : 100MHz : 50MHz*/
/*為了保險先初始化一下locktime*/
ldr r0, =0x4C000000
ldr r1, =0xFFFFFFFF
str r1, [r0]
/*設置CLKDVIN:
*HDIVN[2:1] : 10 - HCLK=FCLK/4
*PDVIN[0] : 1 - PCLK=HCLK/2
*/
ldr r0, =0x4C000014
ldr r1, =0x5
str r1, [r0]
/*設置CPU為異步模式*/
mrc p15,0,r0,c1,c0,0
orr r0,r0,#0xc0000000 //R1_nF:OR:R1_iA
mcr p15,0,r0,c1,c0,0
/*
*Mpll = (2 * m * Fin) / (p * 2S)
*m = (MDIV + 8), p = (PDIV + 2), s = SDIV
*當Fin=12MHz，若要 Mpll=400MHz，則有MDIV=92, PDIV=SDIV=1
*/
ldr r0, =0x4C000004
ldr r1, =(92<<12) | (1<<4) | (1<<0)
str r1, [r0]
/*一旦設置了PLL，就會鎖定locktime直到PLL輸出穩定
*然后CPU工作于新的頻率
*/
