2020年02月22日 | ARM指令分類學習

發布者：Mingyue1314 來源: eefocus關鍵字：ARM  指令分類 手機看文章 掃描二維碼
隨時隨地手機看文章

指令分類：


1、算數和邏輯指令


2、比較指令


3、跳轉指令


4、移位指令


5、程序狀態字訪問指令


6、存儲器訪問指令


++++++++++++++++++++++++++++++++++++++++++++++++++


學習指令的資料《arm匯編手冊（中文版）.chm》 ，注：這個資料是 ARM匯編手冊，我們用的是GNU的匯編，所以語法 大小寫上是有差別的。

使用上一篇文章中的匯編程序來，學習使用每個指令的用法。


一、算數和邏輯指令


1、mov指令


作用、格式、例子


從另一個寄存器、被移位的寄存器、或一個立即值裝載一個值到目的寄存器。


MOV{條件}{S}  ,    。其中必須是通用寄存器。 可以是通用寄存器，也可以是立即數。

匯編程序中使用@來添加注釋。

JLink 連接好板子，PC機。板子nandflash啟動。開啟JLinkGDBServer，啟動eclipse。

打開上一篇文章中的匯編程序工程。

直接在eclipse的工程項目中編輯start.s文件，

.text

.global _start

_start:

@mov指令釋放

mov r1,#3

@ #3表示立即數，十進制3

mov r2,r1

mov r3,#10


clean，編譯，調試。

查看寄存器的值，寄存器的值可以使用16進制來展示，右鍵菜單選項進行設置。


2、MVN : 傳送取反的值


  MVN{條件}{S}  ,


 （ 使用C語言的表示方法：dest = !op_1）將 按位取反之后，賦值給


例子：

mvn r1,#ob10

@ #ob10 表示二進制數  10

mvn r2,#5

mvn r3,r1

------------------

r1的值應該是 二進制 10 按位取反之后的值： 11111111111111111111111111111101


r3的值應該是r1取反的值  即二進制  10

3、SUB : 減法


  SUB{條件}{S}  , ,


                dest = op_1 - op_2

SUB 用操作數 one 減去操作數 two，把結果放置到目的寄存器中。操作數 1 是一個寄存器，操作數 2 可以是一個寄存器，被移位的寄存器，或一個立即值

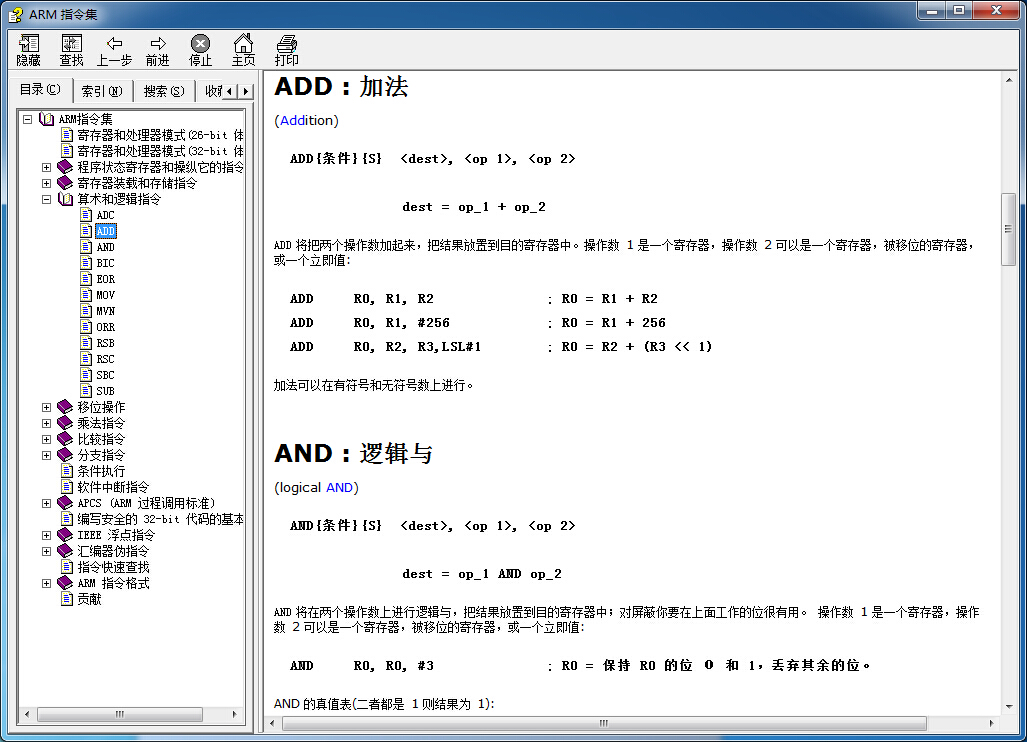

4、ADD : 加法


5、AND : 邏輯與


  AND{條件}{S}  , ,


                dest = op_1 AND op_2


----------------------------------

  Op_1   Op_2   結果


  0      0      0

  0      1      0

  1      0      0

  1      1      1


.text

.global _start

_start:

mov r0,#0

mov r1,#1

mov r2,#3

and r3,r0,r1

@r3的值是0

and r4,r1,r2

@r4的值是1

6、BIC : 位清除


BIC{條件}{S}  , ,

BIC 是在一個字中清除位的一種方法。操作數 2 是一個 32 位位掩碼。如果如果在掩碼中設置了某一位，則清除這一位。未設置的掩碼位指示此位保持不變。


例子：

r0 的值是二進制  10111111

掩碼是   101

則結果是    10111010

掩碼是1 則清楚對應位，置為0

掩碼是0，則不做操作。

.text

.global _start

_start:

mov r1,#0b101011

bic r2,r1,#0b101

@r2的值應該是 0b101010


二、比較指令

1、cmp : 比較(Compare)

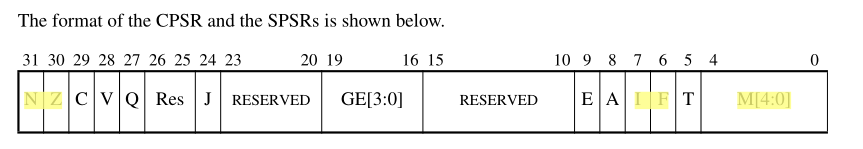

比較的結果保存在程序狀態寄存器，CPSR的 N ，Z 位

N： 0  操作數 one大于操作數two


      1 操作數 one小于操作數two


Z：  1 表示比較的結果是兩個數相等


.text

.global _start

_start:

mov r1,#1

cmp r1,#3

2、TST : 測試位

操作數one跟操作數two按位與操作，結果影響CPSR的Z位

Status = op_1 AND op_2

Status 0  CPSR Z位 是1

Status 1  CPSR Z位 是0



四、跳轉指令（分支指令）


C語言中 if else分支，在匯編中是如何實現的？


1、b


b{條件}  <地址>

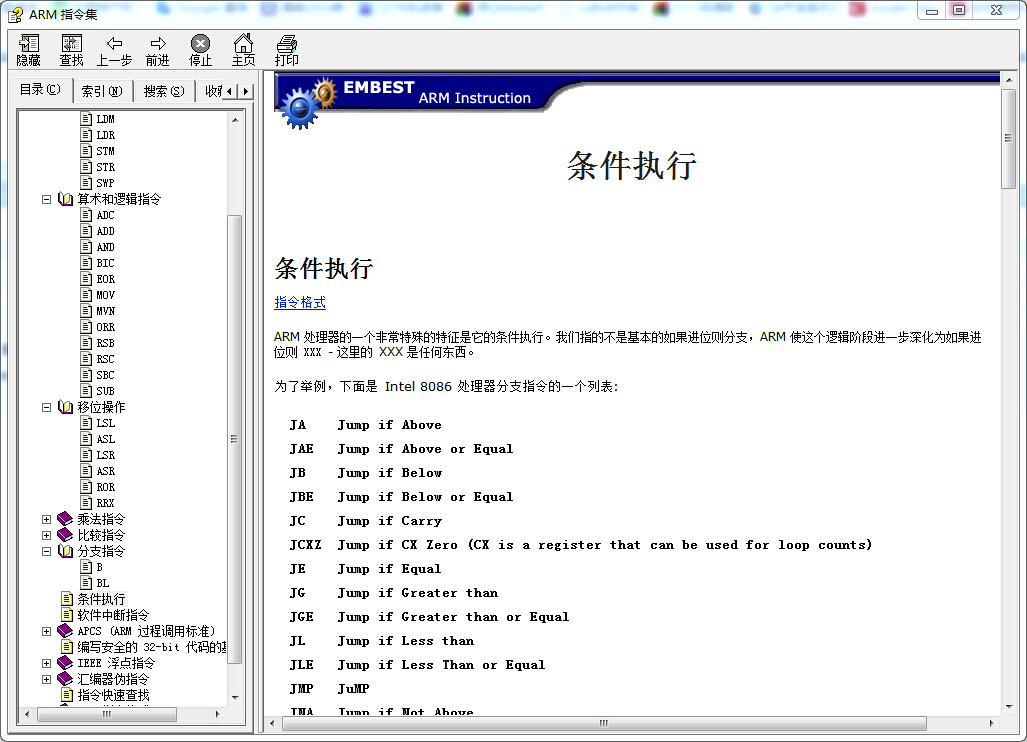

｛條件｝的相關知識在：

GT : 大于(有符號)如果一次比較之后...

設置了 N 標志并設置了 V 標志

或者...

清除了 N 標志并清除了 V

標志

并且...

清除了 Z 標志。

示例：

mov r1,#7

mov r2,#3

cmp r1,r2

bgt branch

add r3,r1,r2

b end

branch:

sub r3,r1,r2

end:

nop


bgt branch: 滿足條件跳轉到 branch標號處。

b end: 無條件跳轉到end標號處。



2、bl  帶連接的分支


bl會把下一條指令的地址保存到lr寄存器當中。以便函數能夠正常返回到調用的地方。


在匯編中實現函數的調用，返回


mov r3,#1


bl func1 @調用函數 func1


mov r1,#6


func1:


mov r1,#2


mov r2,#3


mov pc,lr


@注意lr寄存器，bl指令能夠把跳轉地址的下一條指令保存到lr中，可以通過反匯編來看到lr的地址是哪個指令操作的地址。


mov r3,#3


五、移位指令


1、LSL 邏輯左移


mov r1, #0b1


mov r1, r1, lsl#1


@r1的值最終為 0b10


2、ROR 循環右移


mov r1, #0b11


mov r1, r1, ror#1


@r1 的最終結果  1........1


六、程序狀態字訪問指令


需要特殊的指令來訪問，修改CPSR寄存器


msr  把通用寄存器寫入到CSPR寄存器中


mrs 把程序狀態字搬移到通用寄存器


mrs r0, cpsr  @把cpsr的值賦值給 r0


orr r0, #0b100  @把r0 的第三位置為1


msr cpsr, r0 @把r0的值賦值給cpsr


七、存儲器訪問指令


內存的值到寄存器 ldr


寄存器的值到內存 str


mov r0, 0xff


str r0,  [r1]  @把r0的值賦值給，以r1的值為地址的內存中。


@在調試時，認為的修改 r1的值為 0x30001000 ，（2440的開發板）


@調試界面打開Memory窗口，觀察 內存地址為 0x30001000 的數據是否是  0xff


ldr r2,  [r1]


@以r1的值作為內存的地址，把該內存地址上的值賦值給r2 ，應該是 0xff
