EC11編碼器

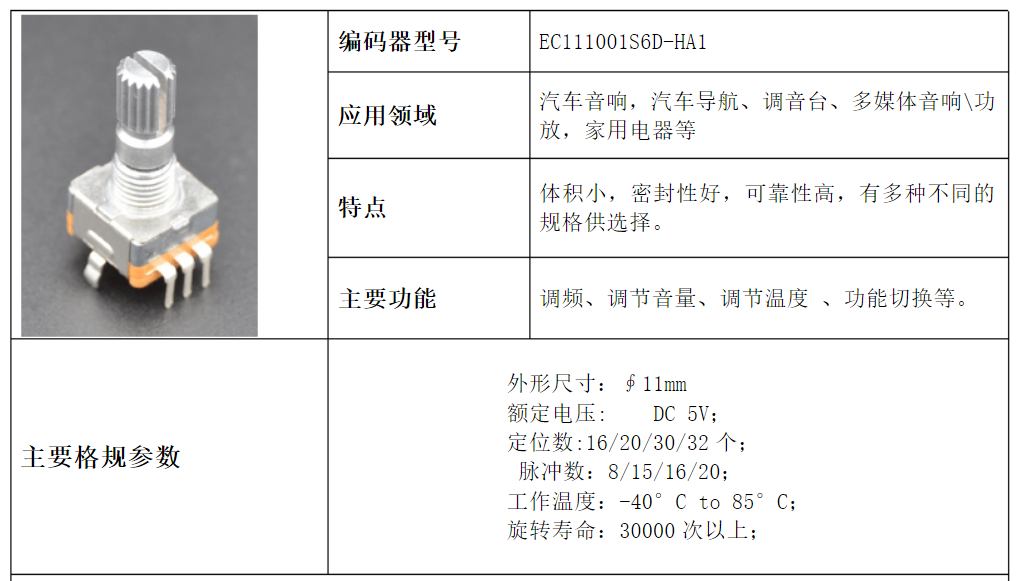

EC11編碼器通常又被稱為旋轉編碼器，一般主要是用于亮度，溫度，頻率，音量調節等參數控制。
三只腳中的C腳接地，AB腳接上拉電阻后，當左轉或右轉時，AB腳就有脈沖信號輸出。S1和S2腳為按壓開關，按下時導通。

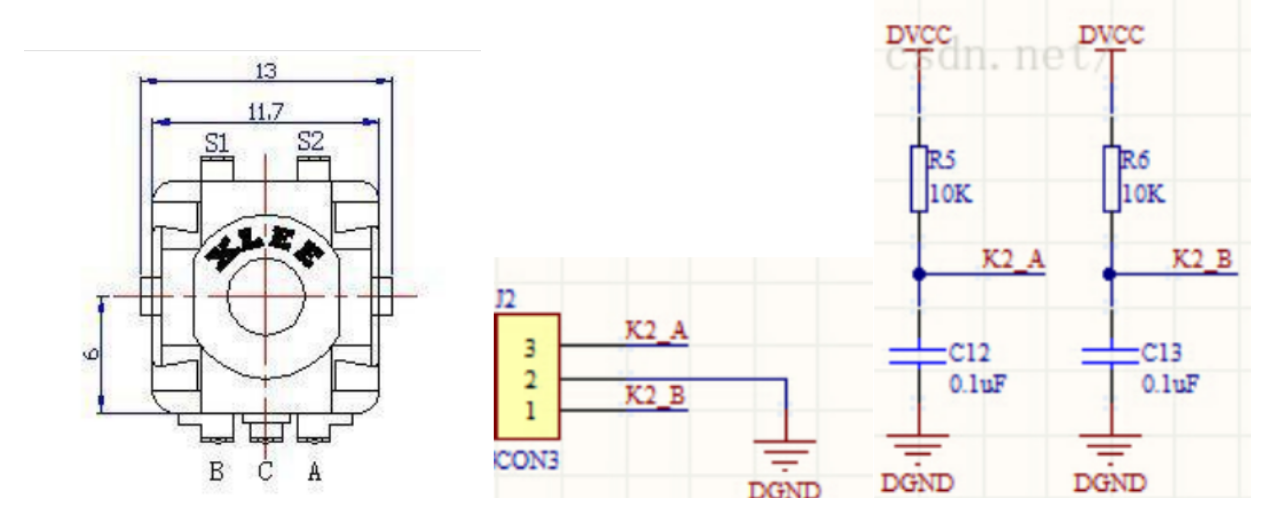

旋轉編碼器的引腳圖和原理圖為：

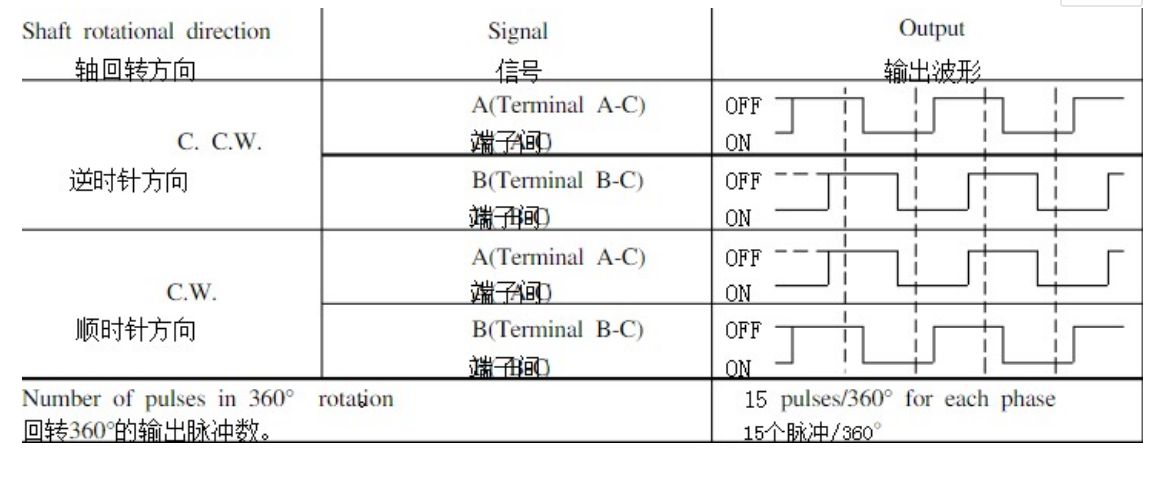

順時針和逆時針旋轉AB引腳輸出波形圖
EC11.h
#ifndef EC11
#define EC11
EC11.c
#include uchar EC11_Value = 125; // 獲取旋轉的值 /********************************* * @函數名：EC11_Display * @描 述：判斷方向，計算旋轉的值 * @參 數：無 * @返回值：無 *********************************/ void EC11_Display() { static bit EC11_Flag=0,Left_Flag=0,Right_Flag=0; if((EC11_A)&&(EC11_B)) //兩個都是1，表示開始第一個脈沖 { EC11_Flag =1 ;//標記為第一個信號收到，可以進行下一個信號 } if(EC11_A!=EC11_B)//第二個信號 { Left_Flag = EC11_A ; //記錄AB的信號狀態 Right_Flag = EC11_B ; } if(EC11_Flag) { if((EC11_A==0)&&(EC11_B==0)) // 第三個信號，處理第二個信號的值 { if(Left_Flag) //左轉 { EC11_Value-- ; //旋轉的值加1 } else if(Right_Flag) { EC11_Value++; //旋轉的值減1 } EC11_Flag = 0; //把標志位清零，等待下一個周期 } } }
