24c02采用IIC與單片機通信，其詳細通信時序參考24C02數據手冊。我們只需使用At24c02Read(unsigned char addr)和At24c02Write(unsigned char addr,unsigned char dat)即可。

一、實驗現象

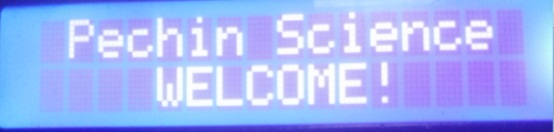

將線連接好并將程序下載后，可以看到1602上顯示：

此時可以按下任意鍵繼續

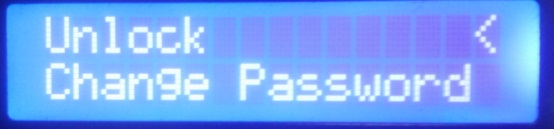

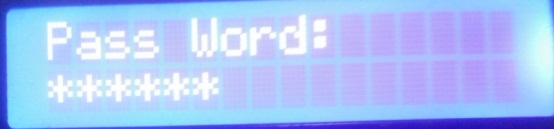

在這里我們可以“1”或“9”選擇開鎖或者是修改密碼。如果這里選擇的開鎖，按下確定鍵，此時會提示輸入密碼，初始密碼默認為888888，輸入密碼

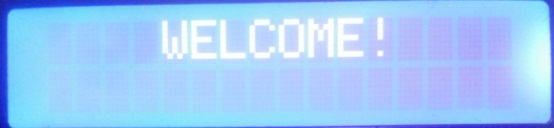

然后按下確定鍵，如果密碼正確則會顯示：

并且可以看到繼電器模塊指示燈亮并可以聽到繼電器閉合的聲音。

如果密碼錯誤則會提示：Error.

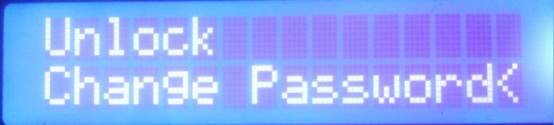

如果需要修改密碼，則選擇Change password

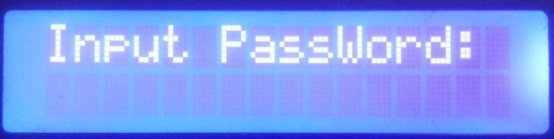

這里會提示輸入密碼：

輸入原密碼

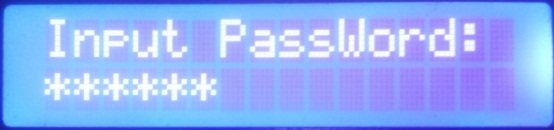

按下確認鍵，如果密碼正確會提示輸入新密碼，

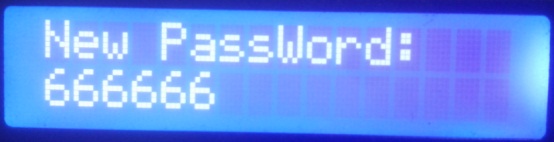

輸入密碼后按下確認鍵，會提示OK并返回到待機畫面。

單片機源程序如下：

/**************************************************************************************

*                              電子密碼鎖                                                                                                  *

實現現象：下載程序輸入正確密碼，會聽到繼電器吸合的聲音

硬件連接：

           P1 -->矩陣鍵盤

                                         P20--> EEPROM模塊SDA

                                         P21--> EEPROM模塊SCL

                                         P22-->繼電器模塊J15

                                         矩陣鍵盤：

                                         0      1      2       3

                                         4      5      6       7

                                         8      9    返回    確定

                                         [        DISCUZ_CODE_22        ]nbsp;     [        DISCUZ_CODE_22        ]nbsp;     [        DISCUZ_CODE_22        ]nbsp;      $

注意事項：無

***************************************************************************************/

#include "reg52.h"                       //此文件中定義了單片機的一些特殊功能寄存器

#include "lcd.h"

#include "key.h"

#include "i2c.h"

#define u16 unsigned int           //對數據類型進行聲明定義

#define u8 unsigned char

sbit AS=P2^2;               //繼電器

/*****************************************************************************/

/*****************************************************************************/

u8 pw_num,Error_Num,PassWord_Length=6;

u8 PASSWORD[]={8,8,8,8,8,8,0,0,0,0};

u8 INPUT_PW_Tab[10];

u8 key_num,Step,Step5,Load_first_flag=0;

/*****************************************************************************/

/*******************************************************************************/

bit result_flag,Input_suc_flag;

bit List1=0;

/*****************************************************************************/

/*******************************************************************************/

void Step_0();

void Step_1();

void Step_2();

void Step_3();

void Step_4();

void Step_5();

                 void Step5_0();

           void Step5_1();

           void Step5_2();

           void Step5_3();

           void Step5_4();

           void Step5_5();

void Step_6();

/********************************************************************************/

/*******************************************************************************/

void CipherComparison();

void input_password(bit m);

void Read_Password();

/*******************************************************************************

* 函 數 名       : main

* 函數功能                 : 主函數

* 輸    入       : 無

* 輸    出             : 無

*******************************************************************************/

void main()

{

        u8 data1,a;

        //        ShowString(0x00," Pechin Science ");

        //        At24c02Write(0,0);                                                //開機顯示密碼

        LcdWriteCom(0x01);  //清屏

        for(data1=0;data1        {

                a=At24c02Read(data1)+0x30;

                 LcdWriteData(a);

          delay(1000);

  }

        delay(1000);

        LcdInit();

        delay(1000);

        Step=0;

        Step5=0;

        Error_Num=0x00;

  Read_Password();

    //保存 密碼長度

//                for(j=0;j<10;j++)

//                {

//                        At24c02Write(j,j);

//                        delay(100);

//                }

//

        while(1)

                                {

                                                                key_num=KeyDown();                   //讀取輸入值

                                                                                switch(Step)

                                                                                {

                                                                                                case 0:

                                                                                                 {Step_0();break;}

                                                                                                case 1:
