簡介：這一章節將描述如何配置GPIO，以及如何配置UART
STM8工程模版：http://download.csdn.net/detail/u012388993/9904051
這兩則實驗將使用到的基本的系統配置初始化函數
CLK_PeripheralClockConfig(CLK_PERIPHERAL_UART1, ENABLE);//配置UART1時鐘
CLK_SYSCLKConfig(CLK_PRESCALER_HSIDIV1);配置時鐘分頻為1，則系統時鐘頻率為16Mhz/1 = 16Mhz
CLK_HSICmd(ENABLE);//使能內部振蕩器
實驗一、點亮LED燈，燈正極接電源負極連接到引腳以減少驅動電流需求
代碼組成
函數1.初始化GPIO并設定為輸出、高頻率、推挽
函數2.開GPIO輸出，這里會熄滅LED燈
void ledInitAndOn(void)//demo
{
GPIO_Init(LED1PORT, LED1PIN, GPIO_MODE_OUT_OD_HIZ_FAST);
GPIO_WriteLow(LED1PORT, LED1PIN);
}
void ledOff(void)//demo
{
GPIO_WriteHigh(LED1PORT, LED1PIN);
}
關于GPIO的配置：
設置為OUTPUT
具有四個可選項，例如我需要配置低速開關、上拉、默認高電平輸出模式部分的選擇為如下所示
GPIO_MODE_OUT_PP_HIGH_SLOW
如果是高速開關、推挽、默認低電平輸出則
GPIO_MODE_OUT_PP_LOW_FAST
開漏高阻態輸出
GPIO_MODE_OUT_OD_HIZ_SLOW
STM8的GPIO模式配置語句就是一種混合的組合，實際使用非常方便簡約
如果要解除初始化使用
GPIO_DeInit
例如GPIO_DeInit(GPIOA);
實驗二、配置UART1，輸出語句到上位機

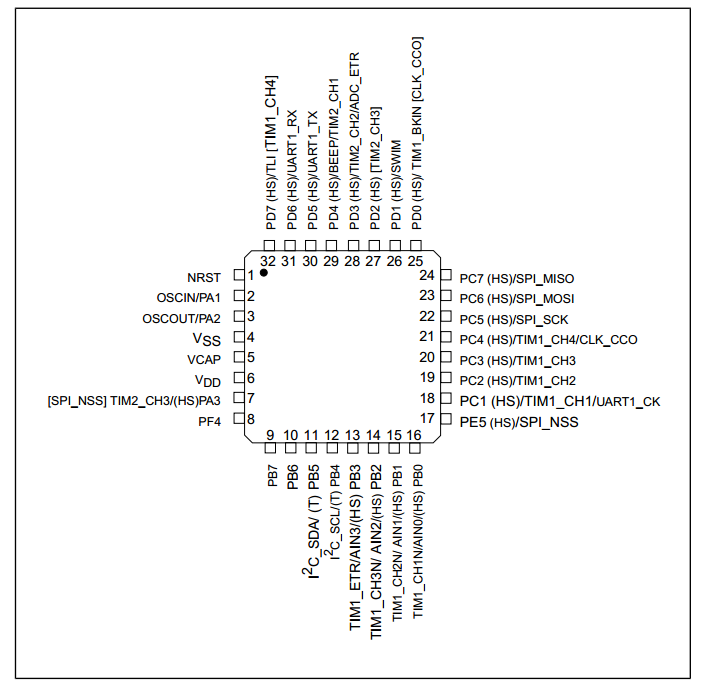

我所使用的S103F3P的引腳RX和TX分別為PD5和PD6，這里使用一個CH340 USB轉串口的工具來收發數據
初始化函數
void UART_Init(void)
{
GPIO_Init(GPIOD, GPIO_PIN_7, GPIO_MODE_OUT_OD_LOW_FAST);
GPIO_Init(GPIOD, GPIO_PIN_6, GPIO_MODE_IN_PU_NO_IT);
UART1_Init((u32)115200, UART1_WORDLENGTH_8D, UART1_STOPBITS_1, UART1_PARITY_NO, UART1_SYNCMODE_CLOCK_DISABLE, UART1_MODE_TXRX_ENABLE);
UART1_Cmd(ENABLE);
}
以上函數的說明：
已知PIN6是RX，PIN7是TX，因此配置GPIO中引腳RX為輸入、上拉，不配置中斷，TX為高速開關、開漏輸出
初始化配置串口為115200，8字，停止位1，無校驗，禁用同步模式時鐘，啟用TXRX模式，最后一個可以只啟用TX也可以只啟用RX，如果只啟用RX的時候發送數據將進入錯誤處理無法僅需執行。
最后配置完成后，使能UART1。
應用類函數：
函數1.重新命名包裝發送一個字節的函數，用以方便移植
函數2.發送一段字符串
void UART_oneByte(u8 data)
{
UART1_SendData8(data);
}
void UART_sendStr(u8 *str)
{
int i;

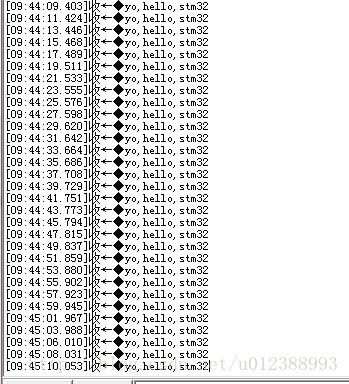

for(i=0;i while(UART1_GetFlagStatus(UART1_FLAG_TXE) == RESET); UART_oneByte(str[i]); delay(1); } return; } 實驗結果： 兩個實驗綜合起來的參考代碼： main.c /* MAIN.C file * * Copyright (c) 2002-2005 STMicroelectronics */ #include "stm8s.h" #include "string.h" #define LED1PIN GPIO_PIN_7 #define LED1PORT GPIOC #ifdef USE_FULL_ASSERT void assert_failed(u8* file, u32 line) { while (1) { } } #endif void delay(int ms) { int i,j,k; for(k=0;k for(j=0;j<20;j++) { } } void UART_Init(void) { GPIO_Init(GPIOD, GPIO_PIN_7, GPIO_MODE_OUT_OD_LOW_FAST); GPIO_Init(GPIOD, GPIO_PIN_6, GPIO_MODE_IN_PU_NO_IT); UART1_Init((u32)115200, UART1_WORDLENGTH_8D, UART1_STOPBITS_1, UART1_PARITY_NO, UART1_SYNCMODE_CLOCK_DISABLE, UART1_MODE_TXRX_ENABLE); UART1_Cmd(ENABLE); } void UART_oneByte(u8 data) { UART1_SendData8(data); } void UART_sendStr(u8 *str) { int i; for(i=0;i while(UART1_GetFlagStatus(UART1_FLAG_TXE) == RESET); UART_oneByte(str[i]); delay(1); } return; } void sysConfigure(void) { CLK_PeripheralClockConfig(CLK_PERIPHERAL_UART1, ENABLE); CLK_SYSCLKConfig(CLK_PRESCALER_HSIDIV1); CLK_HSICmd(ENABLE); } void ledInitAndOn(void)//demo { GPIO_Init(LED1PORT, LED1PIN, GPIO_MODE_OUT_OD_HIZ_FAST); GPIO_WriteLow(LED1PORT, LED1PIN); } void ledOff(void)//demo { GPIO_WriteHigh(LED1PORT, LED1PIN); } main() { sysConfigure(); UART_Init(); while (1) { ledInitAndOn(); delay(500); ledOff(); delay(500); UART_sendStr("yo,hello,stm32"); } }
