一、STM8S003 管腳重映射功能

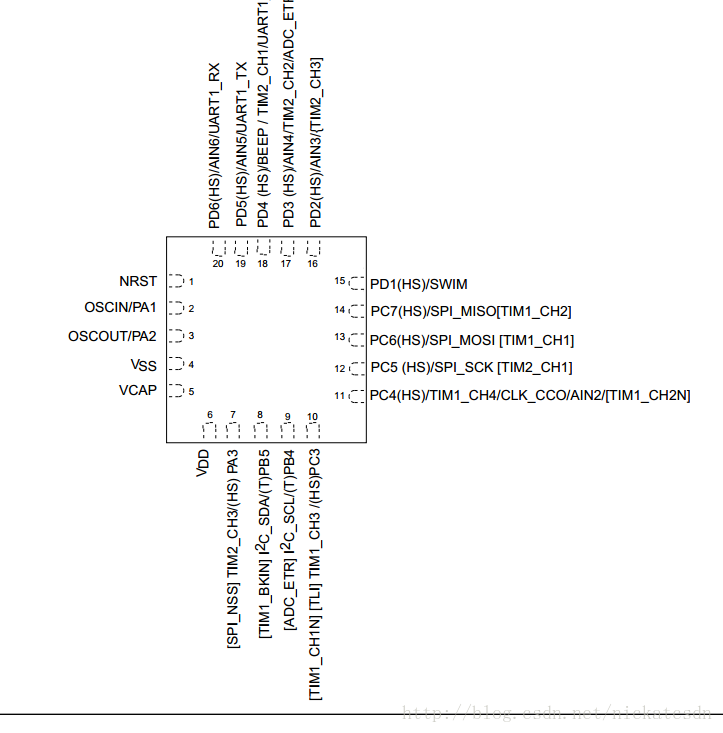

如圖所示，我想使用這個對應關系：
PC5->TIM2_CH1;
PC6->TIM1_CH1;
PC7->TIM1_CH2;
這三個管腳默認功能為：
PC5->SPI_SCK
PC6->SPI_MOSI
PC7->SPI_MISO
stm8s不像stm32一樣可以配置GPIO就可以了；stm8s需要修改OptionBytes才可以實現管腳復用功能的重映射。

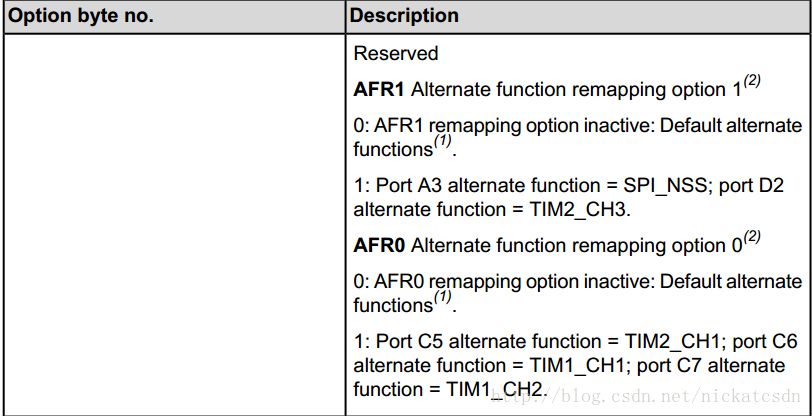

OptionBytes里的AFR寄存器負責實現這個功能，官方手冊介紹如下：
上邊描述了將AFR寄存器的某一位置為1之后的效果；由于我需要使用 PC5->TIM2_CH1;PC6->TIM1_CH1;PC7->TIM1_CH2; 的功能，所以我需要將AFR寄存器的AFR0置為1.
二、修改OptionBytes的方法
1.通過ST官方的下載工具STVP可以直接設置，具體步驟如下：

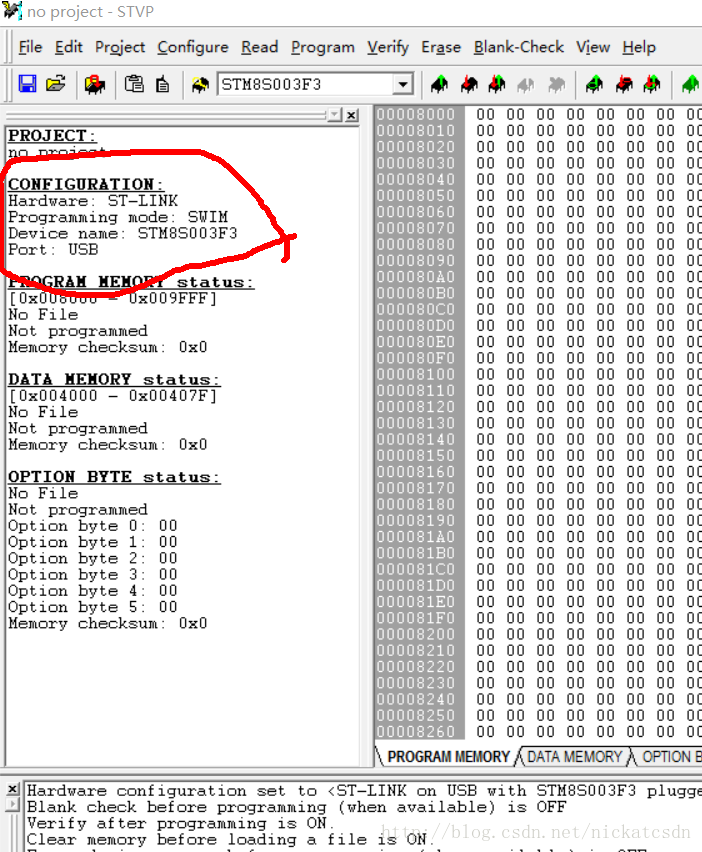

<1>打開STVP軟件，然后設置好調試工具和芯片型號；我使用的是ST-LINK，接口為SWIM，芯片型號為STM8S003F3；界面如下：

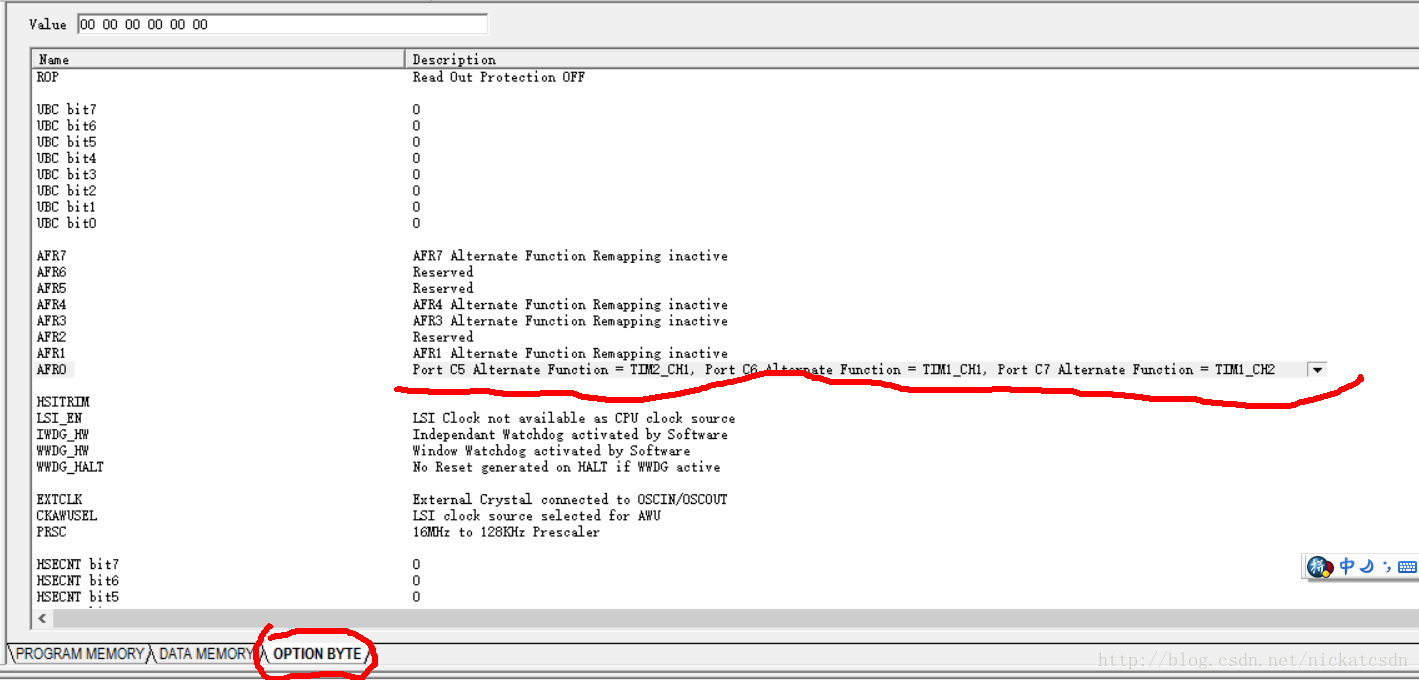

<2>將選項卡切換到OPTIONBYTE處，然后選擇需要設定的AFR寄存器

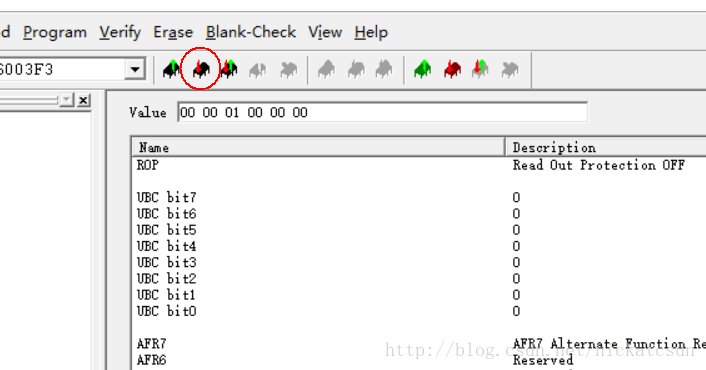

<3>然后點擊Progranm Current Tab，將此設置下載到stm8s中
以上是第一種方法，需要每次下載完程序后再下載一邊OptionByte，太麻煩了；下面介紹第二種方法，每次下載程序時都同步改變OptionByte設定。
2.通過IAR修改OptionBytes

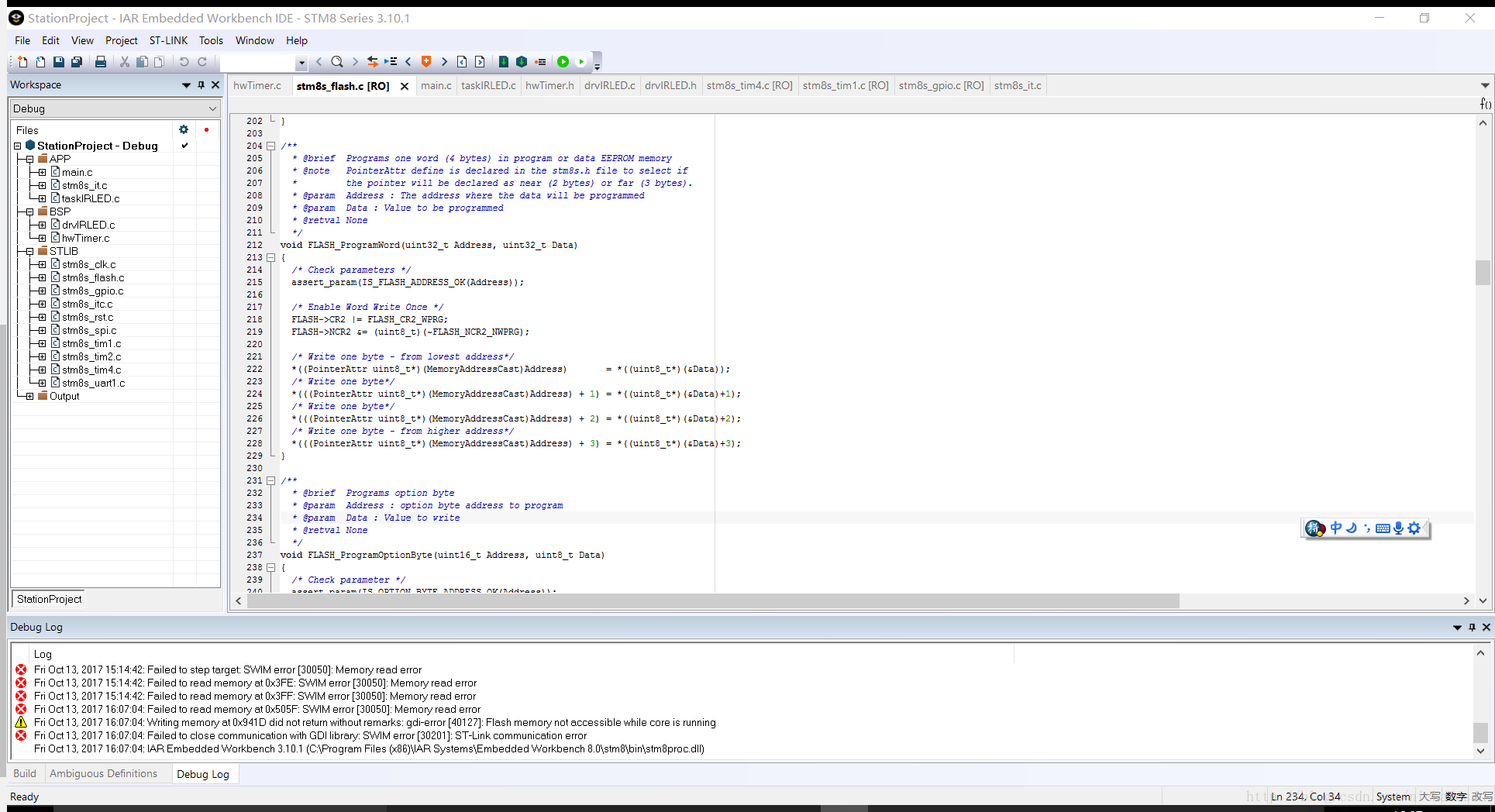

<1>建立好STM8工程以后，界面如下：

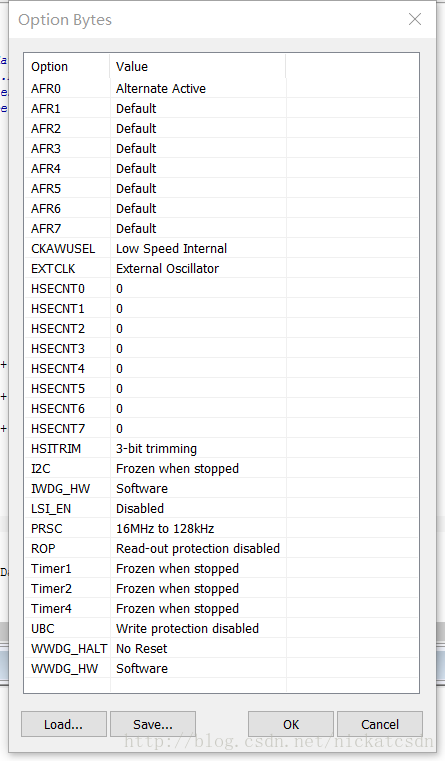

<2>點擊菜單欄的ST-LINK->OptionBytes,將AFR0設置為激活狀態，然后點擊保存

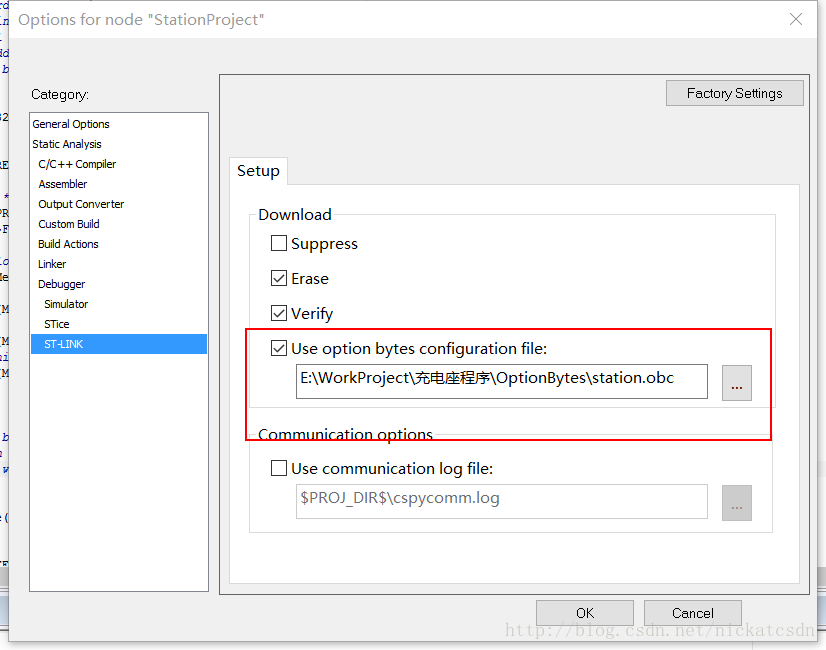

<3>然后打開工程設置窗口，然后進入ST-LINK選項卡，將Use option bytes configuration file 勾選上，然后選擇剛剛保存的文件，點擊OK；此時就可以實現下載程序時同步更新option bytes了。
