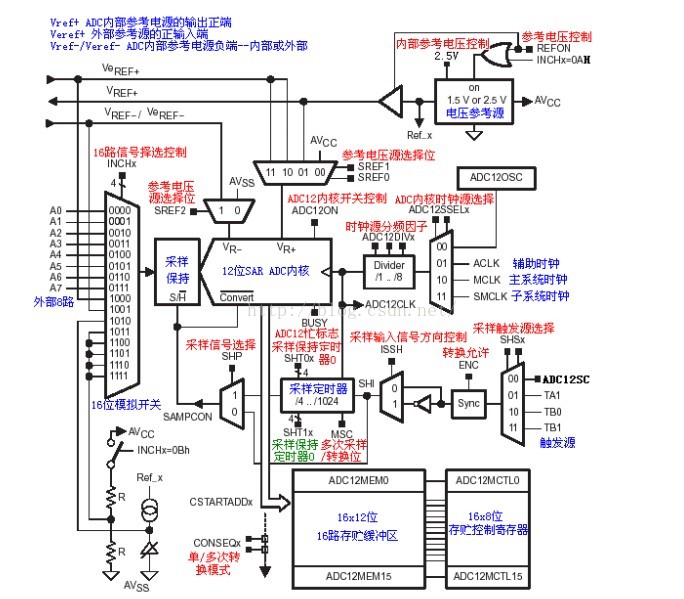

AD部分主要配置ADC12模塊的時鐘、參考源、采樣通道、采樣模式、存儲和采樣保持。
我就一個部分一個部分來
第一個是ADC12模塊的時鐘，這個是模塊運行時的時鐘，跟采樣定時器是兩個概念，曾經我有一段時間被迷惑住了。這個由ADC12CTL1里面的ADC12SSEL和ADC12DIV配置，可以選擇ADC12OSC/ACLK/SMCLK/MCLK，TI例程里面好像都是選擇的ADC12OSC，這個是5MHZ,不過頻率容易受外界影響而改變。這個部分配置好了就得到了ADC12CLK。
第二個參考源，這個部分可以用單片機的參考模塊控制，也可以用ADC12模塊控制，REFCTL0 &= ~REFMSTR;這句就是設置ADC模塊直接控制參考源，ADC12REFON，ADC12REF2_5V打開參考模塊，參考模塊輸出的參考電壓為2.5V。ADC12CTL2 |= ADC12REFOUT;這句設置參考電壓輸出，可以輸出也可以不輸出。ADC12MCTL14 = ADC12SREF_1+ADC12INCH_14;這句是設置通道14的電壓參考模式是：REF+:2.5V,REF-:AVSS.
第三個采樣通道，跟這個有關的寄存器有ADC12MCTL和ADC12CTL1的ADC12CSTARTADD。第一種單通道采樣，ADC12MCTL選擇采樣的輸入通道，ADC12CSTARTADD的值選擇這個通道采樣的值存入哪個存儲寄存器內。比如：
ADC12CTL1 |= ADC12CSTARTADD3+ADC12CSTARTADD2+ADC12CSTARTADD1;
ADC12MCTL14 = ADC12INCH_14;
上面這兩句就是采樣通道14，通道14采樣的值存入到ADC12MEM14里面。如果你不設置ADC12CSTARTADD的值的話，采樣的值默認存入ADC12MEM0里面。
第二種序列通道采樣，ADC12MCTL選擇采樣的輸入通道，ADC12CSTARTADD的值選擇這個序列采樣的值首個存入的存儲寄存器。比如：
ADC12MCTL0 = ADC12INCH_0;
ADC12MCTL1 = ADC12INCH_1;
ADC12MCTL2 = ADC12INCH_2;
ADC12MCTL3 = ADC12INCH_3;
ADC12MCTL4 = ADC12INCH_4;
ADC12MCTL5 = ADC12INCH_5;
ADC12MCTL6 = ADC12INCH_6;
ADC12MCTL7 = ADC12INCH_7+ADC12EOS;
我并沒有配置ADC12CSTARTADD的值，所以開始采樣后，通道0的值存入ADC12MEM0，通道1的值存入ADC12MEM1里面，依次類推。
第四個采樣模式，這個按照用戶指導里面的模式示意圖來寫程序就可以，配置用ADC12CTL1里面的ADC12CONSEQ來配置。
第五個存儲沒什么要寫的，在第三個采樣通道里面提到的就可以了，我主要講下最后一個采樣保持，這個部分是我領悟的新的知識點。
采樣保持是由采樣定時器觸發信號SHI信號引起的，這個部分曾經迷惑了我好長一段時間。SHI信號由ADC12CTL1的ADC12SHS配置，有4個選擇：
ADC12OSC/TIMERA.OUT1/TIMERB.OUT0/TIMERB.OUT1，這里由定時A指的是定時器A0,定時器B指的是定時器B0，我驗證過A1/B1是不能用的，只能用A0或B0。紅色部分我修改下（文章是之前寫的，今天修改下紅色的部分）這個定時器的選用是根據具體的片子用的，參考具體的數據手冊。采樣保持分兩種模式，由ADC12CTL1的ADC12SHP位控制，ADC12SHP=0時是擴展模式，ADC12SHP=1時是脈沖模式。第一種擴展模式，SHI信號上升沿開始采樣，上升沿后的高電平時間即為采樣時間，SHI信號下降沿進行采樣結果轉換，轉換需要13個ADC12CLK。第二種脈沖模式，SHI信號觸發采樣定時器，采樣定時器就是控制你什么時候開始采樣，什么時候開始轉換，采樣定時器由ADC12CTL0的ADC12SHT0和ADC12SHT1配置，在采樣定時器時間內進行采樣，采樣后就立即進行采樣結果轉換。如果這時你的ADC12MSC=1的話，如果的單通道采樣就會不停進行單通道采樣轉換，如果是序列通道，就會一直采樣轉換直到ADC12EOS=1.如果ADC12MSC=0，則采樣結束，下一次采樣的時間是下一個SHI信號的上升沿來臨時。
好了，就這么多，以后如果有增加了再寫了
