AVR的模數轉換器ADC具有下列特點：

• 10位精度；

• 0.5LSB積分非線形誤差

• ±2LSB的絕對精度；

• 13μs~260μs的轉換時間；

• 在最大精度下可達到每秒15kSPS的采樣速率；

• 8路可選的單端輸入通道；

• 7路差分輸入通道；

• 2路差分輸入通道帶有可選的10×和200×增益；

• ADC轉換結果的讀取可設置為左端對齊（LEFT ADJUSTMENT）；

• ADC的電壓輸入范圍0～Vcc；

• 可選擇的內部2.56V的ADC參考電壓源；

• 自由連續轉換模式和單次轉換模式；

• ADC自動轉換觸發模式選擇；

• ADC轉換完成中斷；

• 休眠模式下的噪聲抑制器（NOISE CANCELER）。


在本實例中，我們將編寫程序?qū)崿F(xiàn)將模數轉換后獲得的電壓值通過單片機的串口發送到計算機，然后通過計算機上的串口助手顯示測量的電壓值。

本實例共有3個功能模塊，分別描述如下：
● 單片機系統：使用單片機的串口實現將模數轉換后獲得的電壓值通過串口發送到計算機。
● 外圍電路：RS232電平轉換電路，DB9串行接口插座，模擬電壓輸入采集電路。
● 軟件程序：進一步熟悉單片機的串行通信，并掌握單片機的模數轉換的方法。

6.2.2、器件和原理
關于串行接口的原理已接單片機與計算機的串口的連接在上一實例中進行了描述，在本實例中不再重復。

本實例只介紹ATmega16單片機如何通過內置的模數轉換模塊采集外界輸入的模擬電壓。

1、ATmega16單片機的模數轉換器ADC介紹
由于單片機只能處理數字信號，所以外部的模擬信號量需要轉變成數字量才能進一步的由單片機進行處理。ATmega16內部集成有一個10位逐次比較（successive approximation）ADC電路。因此使用AVR可以非常方便的處理輸入的模擬信號量。

ATmega16的ADC與一個8通道的模擬多路選擇器連接，能夠?qū)σ訮ORTA作為ADC輸入引腳的8路單端模擬輸入電壓進行采樣，單端電壓輸入以0V（GND）為參考。另外還支持16種差分電壓輸入組合，其中2種差分輸入方式（ADC1，ADC0和ACD3，ADC2）帶有可編程增益放大器，能在A/D轉換前對差分輸入電壓進行0dB（1×），20dB（10×）或46dB（200×）的放大。還有七種差分輸入方式的模擬輸入通道共用一個負極（ADC1），此時其它任意一個ADC引腳都可作為相應的正極。若增益為1×或10×，則可獲得8位的精度。如果增益為200×，那么轉換精度為7位。

AVR的ADC功能單元由獨立的專用模擬電源引腳AVcc供電。AVcc和Vcc的電壓差別不能大于±0.3V。ADC轉換的參考電源可采用芯片內部的2.56V參考電源，或采用AVcc，也可使用外部參考電源。使用外部參考電源時，外部參考電源由引腳ARFE接入。使用內部電壓參考源時，可以通過在AREF引腳外部并接一個電容來提高ADC的抗噪性能。

ADC功能單元包括采樣保持電路，以確保輸入電壓在ADC轉換過程中保持恒定。ADC通過逐次比較（successive approximation）方式，將輸入端的模擬電壓轉換成10位的數字量。最小值代表地，最大值為AREF引腳上的電壓值減1個LSB。可以通過ADMUX寄存器中REFSn位的設置，選擇將芯片內部參考電源（2.56V）或AVcc連接到AREF，作為A/D轉換的參考電壓。這時，內部電壓參考源可以通過外接于AREF引腳的電容來穩定，以改進抗噪特性。

模擬輸入通道和差分增益的選擇是通過ADMUX寄存器中的MUX位設定的。任何一個ADC的輸入引腳，包括地（GND）以及內部的恒定能隙（fixed bandgap）電壓參考源，都可以被選擇用來作為ADC的單端輸入信號。而ADC的某些輸入引腳則可選擇作為差分增益放大器的正、負極輸入端。當選定了差分輸入通道后，差分增益放大器將兩輸入通道上的電壓差按選定增益系數放大，然后輸入到ADC中。若選定使用單端輸入通道，則增益放大器無效。
通過設置ADCSRA寄存器中的ADC使能位ADEN來使能ADC。在ADEN沒有置“1”前，參考電壓源和輸入通道的選定將不起作用。當ADEN位清“0”后，ADC將不消耗能量，因此建議在進入節電休眠模式前將ADC關掉。

ADC將10位的轉換結果放在ADC數據寄存器中（ADCH和ADCL）。默認情況下，轉換結果為右端對齊（RIGHT ADJUSTED）的。但可以通過設置ADMUX寄存器中ADLAR位，調整為左端對齊（LEFT ADJUSTED）。如果轉換結果是左端對齊，并且只需要8位的精度，那么只需讀取ADCH寄存器的數據作為轉換結果就達到要求了。否則，必須先讀取ADCL寄存器，然后再讀取ADCH寄存器，以保證數據寄存器中的內容是同一次轉換的結果。因為一旦ADCL寄存器被讀取，就阻斷了ADC對ADC數據寄存器的操作。這就意味著，一旦指令讀取了ADCL，那么必須緊接著讀取一次ADCH；如果在讀取ADCL和讀取ADCH的過程中正好有一次ADC轉換完成，ADC的2個數據寄存器的內容是不會被更新的，該次轉換的結果將丟失。只有當ADCH寄存器被讀取后，ADC才可以繼續對ADCL和ADCH寄存器操作更新。

ADC有自己的中斷，當轉換完成時中斷將被觸發。盡管在順序讀取ADCL和ADCH寄存器過程中，ADC對ADC數據寄存器的更新被禁止，轉換的結果丟失，但仍會觸發ADC中斷。
2、ATmwga16單片機的模數轉換器ADC相關的I/O寄存器
1．ADC多路復用器選擇寄存器—ADMUX

• 位7，6—REFS[1:0]：ADC參考電源選擇


REFS1、REFS2用于選擇ADC的參考電壓源，見表6.2.1。如果這些位在ADC轉換過程中被改變，新的選擇將在該次ADC轉換完成后（ADCSRA中的ADIF被置位）才生效。一旦選擇內部參考源（AVcc、2.56V）為ADC的參考電壓后，AREF引腳上不得施加外部的參考電源，只能與GND之間并接抗干擾電容。

• 位5—ADLAR：ADC結果左對齊選擇


ADLAR位決定轉換結果在ADC數據寄存器中的存放形式。寫“1”到ADLAR位，將使轉換結果左對齊（LEFT ADJUST）；否則，轉換結果為右對齊（RIGHT ADJUST）。無論ADC是否正在進行轉換，改變ADLAR位都將會立即影響ADC數據寄存器。

• 位4..0—MUX4:0：模擬通道和增益選擇


這5個位用于對連接到ADC的輸入通道和差分通道的增益進行選擇設置，詳見表6.2.2。注意，只有轉換結束后（ADCSRA的ADIF是“1”），改變這些位才會有效。

本實例中我們需要設置ADC的參考電壓源為AVcc，即REFS0設置為1，ADC默認轉換結果為右對齊，我們不需要改變，模擬通道選擇ADC0通道單端輸入，即MUX4:0。

2．ADC控制和狀態寄存器A—ADCSRA

• 位7—ADEN：ADC使能


該位寫入“1”時使能ADC，寫入“0”關閉ADC。如在ADC轉換過程中將ADC關閉，該次轉換隨即停止。

• 位6—ADSC：ADC轉換開始


在單次轉換模式下，置該位為“1”，將啟動一次轉換。在自由連續轉換模式下，該位寫入“1”將啟動第一次轉換。先置位ADEN位使能ADC，再置位ADSC；或置位ADSC的同時使能ADC，都會使能ADC開始進行第一次轉換。第一次ADC轉換將需要25個ADC時鐘周期，而不是常規轉換的13個ADC時鐘周期，這是因為第一次轉換需要完成對ADC的初始化。
在ADC轉換的過程中，ADSC將始終讀出為“1”。當轉換完成時，它將轉變?yōu)椤?”。強制寫入“0”是無效的。

• 位5—ADATE：ADC自動轉換觸發允許


當該位被置為“1”時，允許ADC工作在自動轉換觸發工作模式下。在該模式下，在觸發信號的上升沿時ADC將自動開始一次ADC轉換過程。ADC的自動轉換觸發信號源由SFIOR寄存器中的ADTS位選擇確定。

• 位4—ADIF：ADC中斷標志位


當ADC轉換完成并且ADC數據寄存器被更新后該位被置位。如果ADIE位（ADC轉換結束中斷允許）和SREG寄存器中的I位被置“1”，ADC中斷服務程序?qū)⒈粓?zhí)行。ADIF在執行相應的中斷處理向量時被硬件自動清零。此外，ADIF位可以通過寫入邏輯“1”來清零。

• 位3—ADIE：ADC中斷允許


當該位和SREG寄存器中的I位同時被置位時，允許ADC轉換完成中斷。

• 位2，0—ADPS[2:0]：ADC預分頻選擇


這些位決定了XTAL時鐘與輸入到ADC的ADC時鐘之間分頻數，見表6.2.3。

本實例中我們需要使能ADC，即ADEN設置為1，我們不用自動轉換，也不需要中斷，所以，ADTE、ADIE位不需要設置。在通常情況下，ADC的逐次比較轉換電路要達到最大精度時，需要50kHz~200kHz之間的采樣時鐘。本例中使用的時鐘是12M的，所以要將時鐘64分頻，分頻后ADC頻率為188KHz，即時鐘分頻選擇ADPS[2:0]=6。

3．ADC數據寄存器—ADCL和ADCH

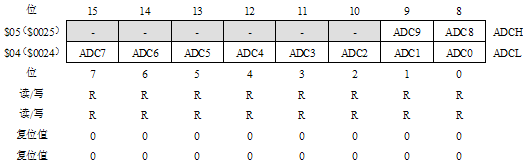

• ADLAR = 0，ADC轉換結果右對齊時，ADC結果的保存方式

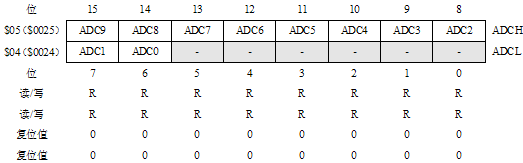

• ADLAR = 1，ADC轉換結果左對齊時，ADC結果的保存方式


當ADC轉換完成后，可以讀取ADC寄存器的ADC0-ADC9得到ADC的轉換的結果。如果是差分輸入，轉換值為二進制的補碼形式。一旦開始讀取ADCL后，ADC數據寄存器就不能被ADC更新，直到ADCH寄存器被讀取為止。因此，如果結果是左對齊（ADLAR=1），且不需要大于8位的精度的話，僅僅讀取ADCH寄存器就足夠了。否則，必須先讀取ADCL寄存器，再讀取ADCH寄存器。ADMUX寄存器中的ADLAR位決定了從ADC數據寄存器中讀取結果的格式。如果ADLAR位為“1”，結果將是左對齊；如果ADLAR位為“0”（默認情況），結果將是右對齊。

4．特殊功能I/O寄存器—SFIOR

• 位7..5—ADTS[2:0]：ADC自動轉換觸發源選擇


當ADCSRA寄存器中的ADATE為“1”，允許ADC工作在自動轉換觸發工作模式時，這3位的設置用于選擇ADC的自動轉換觸發源。如果禁止了ADC的自動轉換觸發(ADATE為“0”)，這3個位的設置值將不起任何作用。

本例中我們不使用自動轉換功能，所以該寄存器可以不必設置。

6.2.3、電路
本實例的電路包括232電平轉換電路和電阻分壓電路，這兩種電路在前面的實例中均做過介紹，這里不再重復。

1、電路原理
在本實例中利用MAX3232芯片使單片機輸出的TTL電平轉換為標準的RS232電平，從而使計算機能夠識別。同時將計算機輸出的RS232電平轉換為單片機可以識別的TTL電平。

利用電位器產生電阻分壓電路，從而產生變化的模擬電壓加到單片機的模擬信號采集端口，供單片機采集。

2、電路連接
電路中MAX3232芯片的9、10引腳分別連接單片機的PD0、PD1端口，MAX3232的13、14引腳分別連接計算機串口線的3、2腳。
電位器RP2的動片引腳連接單片機的模擬信號采集通道PA0（ADC0）。

3、特別說明
本學習板采用的是串口插座是公頭的，所以與計算機相連的串口連接線應該是交叉串口線，而不是串口延長線。

6.2.4、程序設計

1、程序功能
程序的功能是通過單片機的串行接口，將單片機采集到的模擬電壓值發送到計算機中，通過計算機上的串口助手顯示采集的電壓值。
● 單片機串行接收中斷的編程
在本例中，我們用到了單片機的串行接收中斷，需要編寫串行接收中斷服務程序，通過查詢WINAVR（GCC）的中斷庫函數手冊，可以查找到ATmega16單片機串行接收中斷的中斷向量為USART_RXC_vect。據此我們可以編寫串行接收中斷服務程序，如下：
//接收中斷函數
ISR(USART_RXC_vect )
{
unsigned char Rev;
Rev = UDR;              //從USART I/O數據寄存器－UDR中讀出數據
Usart_PutChar(Rev);    //將接收到的數據發送
}
在中斷服務程序中，我們首先把單片機串口接收到的數據放入變量Rev中，然后調用上一實例中編寫的串行接口字節發送函數將變量Rev中的數據發送到計算機。

2、 單片機與計算機串行通信結果的觀察
在觀察本例運行結果時，我們同樣要用到串口助手，本例中，單片機發送串口數據采用的波特率是9600bps，數據格式是8位數據位，1位停止位，無奇偶校驗。在串口助手里面，我們也要將波特率和數據格式設置成一樣的。

3、函數說明
本實例用到了6個函數，分別是：
void Port_Init(void);   //端口初始化配置
void Usart_Init(void);  //USART寄存器設置
void AD_Init(void);    //AD初始化
void Usart_PutChar(unsigned char cTXData);  //字節發送函數
void Usart_PutString(unsigned char *pcString);  // 字符串發送數據
unsigned int AD_GetData(void);    //AD轉換函數

4、使用WINAVR開發環境，在本例中我們使用的是外部12M的晶振，所以需要將MAKEFILE文件中的時鐘頻率修改為12M。另外在程序燒錄到單片機的時候，熔絲位也要選擇為外部12M晶振（注意是晶振，不是外部振蕩器，一定不要選擇錯了，否則會導致單片機不能再燒寫程序）。

5、程序代碼

#include
#include
#include    //中斷函數頭文件
//常量聲明
#define BAUD 9600         //波特率設置值
//全局變量聲明
unsigned int ADData;          //AD轉換獲得的數據
//函數聲明
void Port_Init(void);   //端口初始化配置
void Usart_Init(void);  //USART寄存器設置
void AD_Init(void);    //AD初始化
void Usart_PutChar(unsigned char cTXData);  //字節發送函數
void Usart_PutString(unsigned char *pcString);  // 字符串發送數據
unsigned int AD_GetData(void);    //AD轉換函數
int main(void)
{
unsigned char Delay3s;
      Port_Init();
Usart_Init();
AD_Init();

Usart_PutString("AD轉換測試程序");
Usart_PutString("測得ADC0通道的電壓值為：");

sei();          //使能全局中斷

while(1)
{
ADData = (int)((long)AD_GetData() * 5010 / 1024);         //將獲得的AD值轉換為電壓值
//單位為mv。

Usart_PutChar(ADData / 1000 + 0x30);      //得到電壓值的千位并發送
Usart_PutChar('.');                          //發送小數點
Usart_PutChar(ADData % 1000 / 100 + 0x30);   //得到電壓值的百位并發送
Usart_PutChar(ADData % 100 / 10 + 0x30);    //得到電壓值的十位并發送
Usart_PutChar(ADData % 10 + 0x30);     //得到電壓值的個位并發送
Usart_PutChar('V');                  //發送電壓符號“V”

Usart_PutChar(0x0d);     //
Usart_PutChar(0x0a);     //  AD值發送結束，回車換行

for(Delay3s = 0;Delay3s < 30;Delay3s++)     //延時3S
{
_delay_ms(90);
}
}
}
//端口狀態初始化設置函數
void Port_Init()
{
PORTA = 0X00;
DDRA = 0x00;   //ADC通道設置為輸入口，高阻態

}
//USART寄存器配置函數
void Usart_Init()
{
UCSRA = 0X00;
UCSRC |= (1<//UCSRC寄存器與UBRRH寄存器共用相同的I/O地址,寫 UCSRC 時， URSEL 應設置為 1。
UBRRL = (F_CPU / BAUD / 16 - 1) % 256;    //波特率設置
UBRRH = (F_CPU / BAUD / 16 - 1) / 256;
UCSRB |= (1 << RXCIE) | (1 << RXEN) | (1 << TXEN);    //發送使能

}
//字節發送函數
void Usart_PutChar(unsigned char cTXData)
{
while( !(UCSRA & (1 << UDRE)) );  //只有數據寄存器為空時才能發送數據
UDR = cTXData;                   //發送數據送USART I/O數據寄存器－UDR
}
//接收中斷函數
ISR(USART_RXC_vect )
{
unsigned char Rev;
Rev = UDR;              //從USART I/O數據寄存器－UDR中讀出數據
Usart_PutChar(Rev);    //將接收到的數據發送
}

void Usart_PutString(unsigned char *pcString)
{
while (*pcString)
{
Usart_PutChar(*pcString++);
}
Usart_PutChar(0x0D);
Usart_PutChar(0x0A);  //結尾發送回車換行
}
//AD轉換初始化函數
void AD_Init()
{
ADMUX |= (1 << REFS0);     //ADC參考電壓為AVcc，ADC結果右對齊，選擇通道ADC0
ADCSRA |= (1 << ADEN) | (1 << ADPS2) | (1 << ADPS1); //使能AD轉換，ADC時鐘64分頻
}
//AD轉換函數
unsigned int AD_GetData()
{
ADCSRA |= (1 << ADSC);     //開始AD轉換
while(!(ADCSRA & (1 << ADIF)));    //等待轉換完成
ADCSRA |= (1 << ADIF);              //清零ADC中斷標志位

return ADC;        //返回ADC值
}


附錄：ADC應用設計要點 1．預分頻與轉換時間
在通常情況下，ADC的逐次比較轉換電路要達到最大精度時，需要50kHz~200kHz之間的采樣時鐘。在要求轉換精度低于10位的情況下，ADC的采樣時鐘可以高于200kHz，以獲得更高的采樣率。
