電烤箱整體解決方案

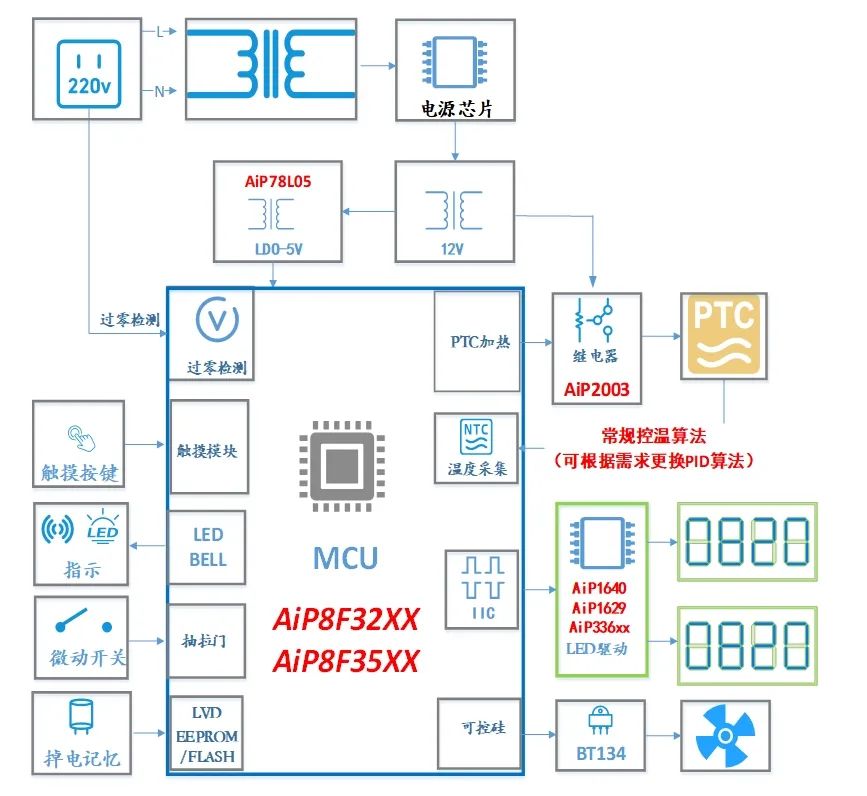

根據市場調研，市面上多數電烤箱為一體式鍋體同時操作方式采用旋鈕式，為了滿足市場需求，智能化與多樣性的電烤箱得到了更多青睞。故而本方案采用全觸控的操作方式，結合了單腔體、雙腔體以及大腔體（一體腔）的功能，方案上采用顯示板+電源板雙MCU的組合。其中顯示板用來檢測觸摸按鍵、驅動LED顯示、驅動蜂鳴器以和弦輸出以及發送控制指令給電源板MCU，顯示板MCU采用中微愛芯AiP8F3532芯片，AiP8F3532是一款低功耗觸摸型8051內核MCU，內置32KB FLASH ROM、1KB XRAM、256B IRAM、內部集成Timer0/1/2/5、UART和TOUCH，12bit-ADC，最多支持29路觸摸通道；顯示驅動芯片采用中微愛芯AiP33626芯片，AiP33626是一種兩線串口共陰極16段8位恒流LED驅動控制專用電路，可以以恒流方式驅動共陰極LED點陣，電路可對單點進行256級PWM亮度調節。

電源板根據顯示板下發的指令控制加熱、風機運轉、轉軸運轉、爐燈亮滅以及檢測鍋內溫度和抽鍋狀態并將信息上傳顯示板，電源板MCU采用中微愛芯AiP8F3216芯片，AiP8F3216是一款低功耗8051內核MCU，內置16KB FLASH ROM、1KB XRAM、256B IRAM、128B EEPROM、內部集成Timer0/1/2/5、UART和TOUCH，12bit-ADC，滿足客戶需求。

該款電烤箱結構簡潔，性價比高，具備和弦彩鈴音效、單雙腔切換工作、抽鍋記憶、故障檢測、可控溫度區間大，同時菜單多樣化等功能需求，為用戶提供最實惠，便捷的使用體驗。

方案特點

工作電壓：AC220V 50Hz

最大功率：2500W

控制方式：觸摸控制

顯示方式：LED

控溫范圍：40℃-230℃

控溫方式：常規控溫，溫幅可達±10℃

保護功能：NTC故障保護

其他功能：定時關機、抽鍋記憶、同步工作

方案實物/PCB

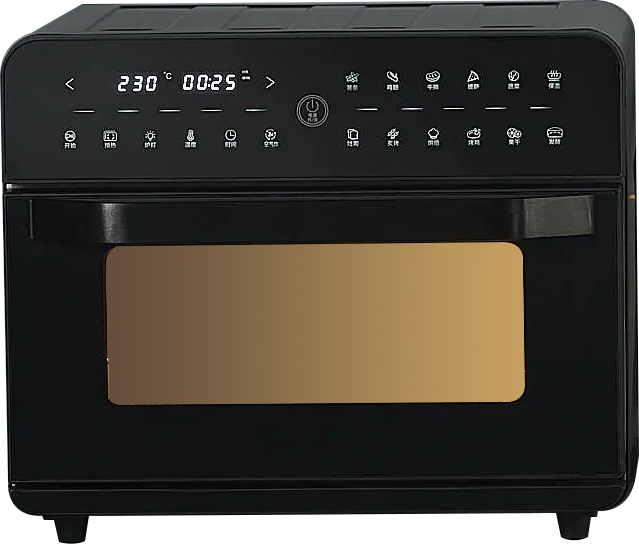

整機面貌

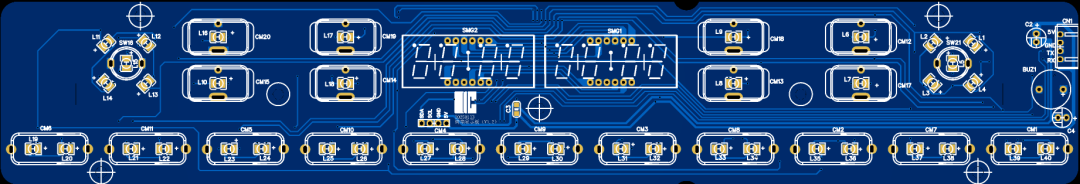

顯示板PCB正面

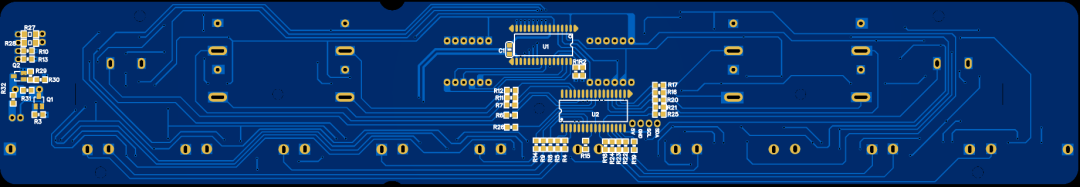

顯示板PCB反面

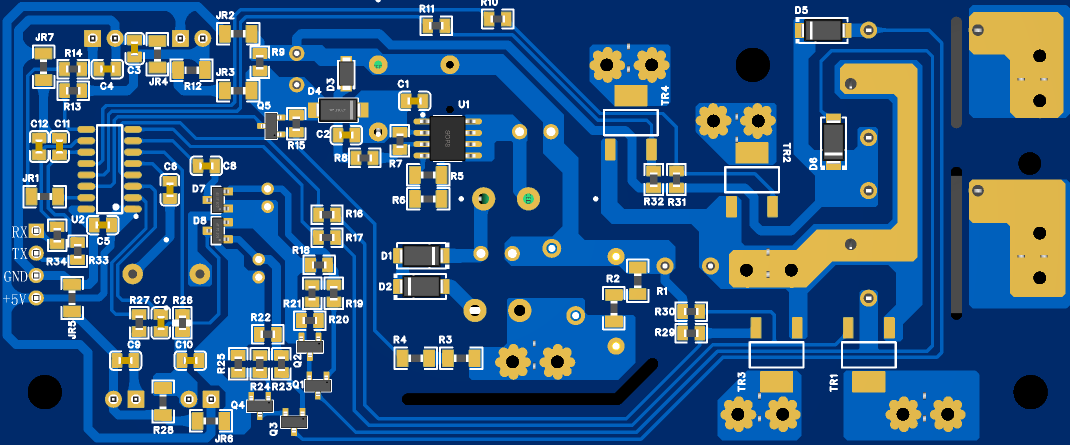

電源板PCB正面

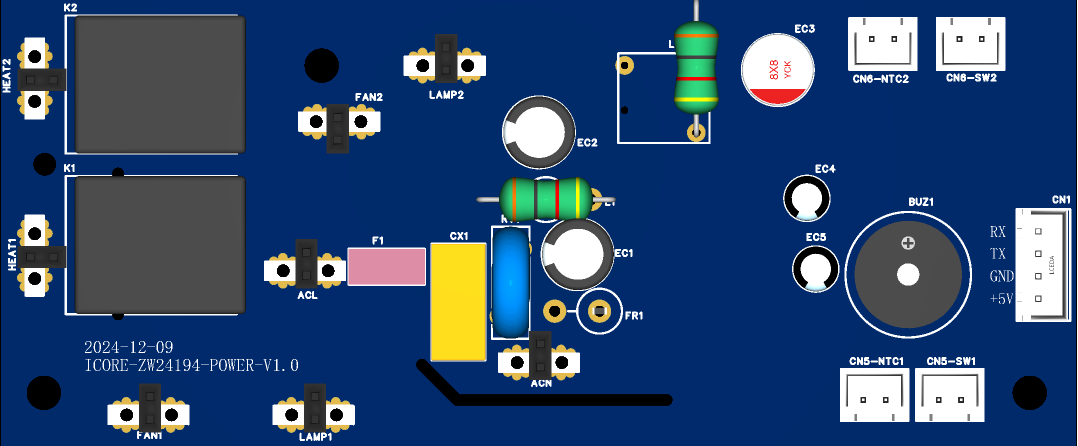

電源板PCB反面

芯片資源

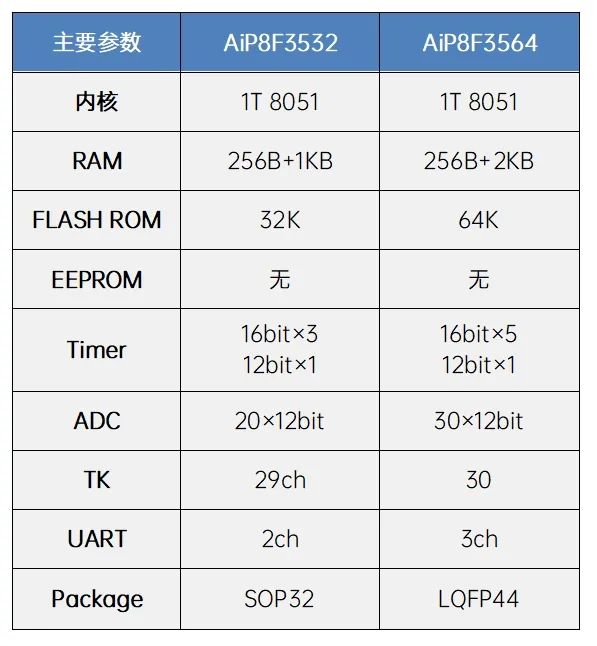

適用電烤箱方案的顯示板MCU：

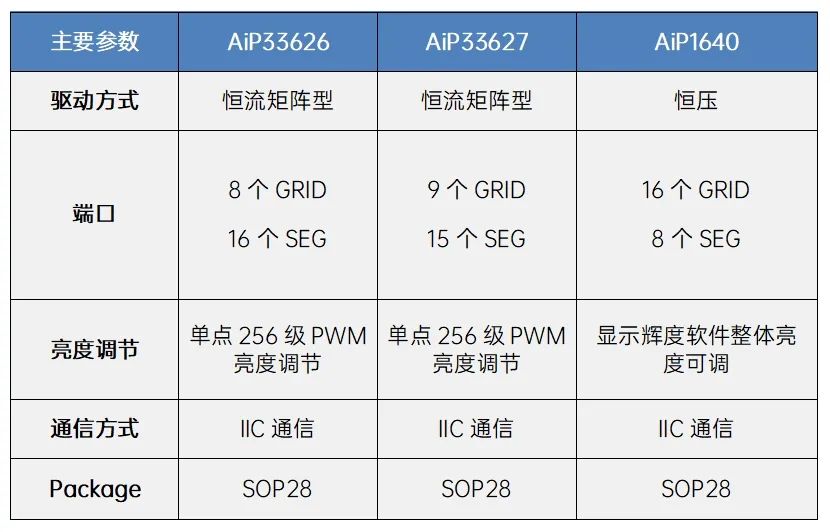

適用電烤箱方案的顯示驅動芯片：

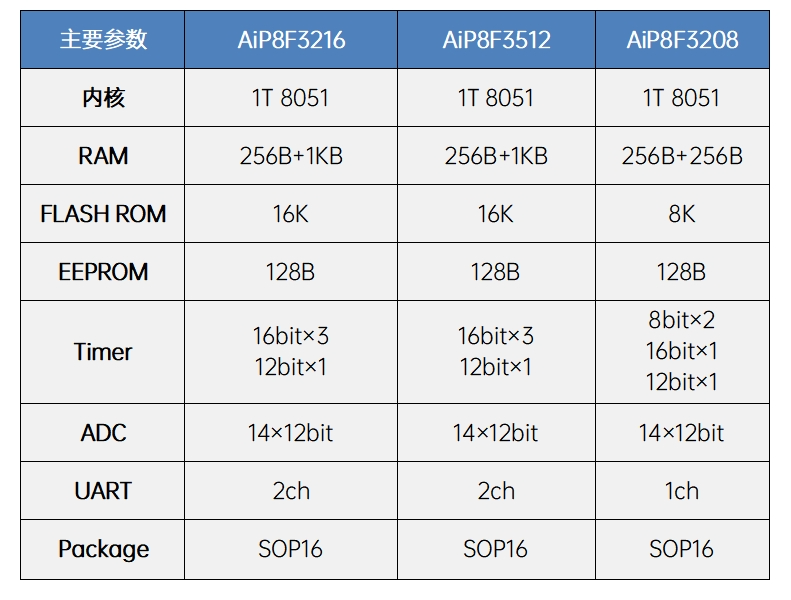

適用電烤箱方案的電源板MCU：

結語

該款電烤箱方案，支持多菜單全觸控功能，支持和弦音樂輸出，工作效率高，具備操作簡單、可靠性高的特點，同時支持多溫度控制，溫度穩定，加熱效果好，是低成本電烤箱的不二之選。
