剛開始學習5438，感覺這款單片機的時鐘模塊特別靈活，也是為了低功耗而設計的。但是靈活的代價是使得對時鐘模塊的操作復雜化了。我研究了很久終于略微懂了些，寫出來希望能幫到和我一樣的初學者。

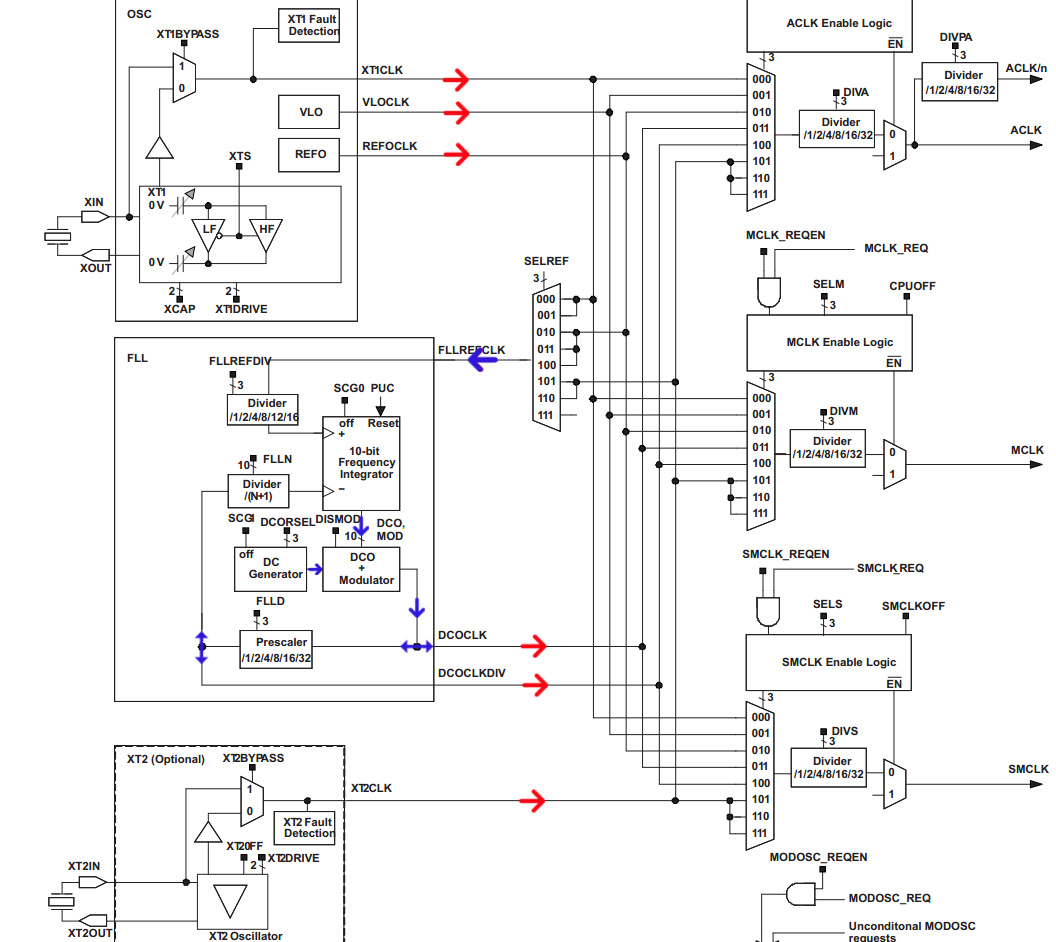

所有的答案都在這一張圖上了，這張圖我看了很久，方向是我后來加上的。如果你想靈活使用它的時鐘，這張圖一定好好看看。

時鐘源有六個，就是那六個紅色的箭頭，經過選擇最終可以提供三個時鐘信號ACLK,MCLK,SMCLK。

這個圖主要部分有三塊，我們分別來看：

OSC

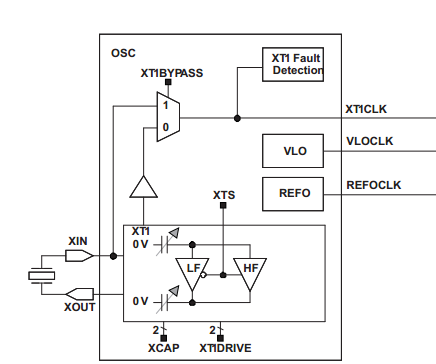

首先是時鐘源的選擇，可以使用32768Hz的手表晶振、標準晶體、諧振器或4—16Mz的外部時鐘源。

通過XT1BYPASS（由寄存器UCSCTL6中設置）可以選擇是晶振或諧振器還是外部時鐘源。

當XT1BYPASS為1時XT1CLK選擇外部時鐘源。為0時選擇為晶振或諧振器，此時還需要設置XTS、XCAP、XT1DRIVE（寄存器UCSCTL6中）。

XTS為0時工作在低頻模式下，設置XCAP為晶振選擇內部負載電容。XTS為1時工作在高頻模式下，支持高頻晶振，但要在XIN和XOUT引腳上接外部負載電容。

XT1DRIVE用于設置驅動能力。以使XT1快速啟動和支持不同頻率的晶振或振蕩器。

內部VLO 在無需外部晶振的情況下提供12kHz 的典型頻率，VLO為對時鐘要求不高的應用系統提供了低成本、超低功耗的時鐘源。當VLO 被用作ACLK、MCLK 或 SMCLK 時（SELA=1SELM=1或SELS=1）,VLO被選中。

REFO為內部調整低頻參考時鐘振蕩器，在不要求或不允許使用晶振的應用中，REFO可以用作高靈敏時鐘。REFO是內部調整過的32768Hz 時鐘，提供一個穩定的參考時鐘用作FLLREFCLK。REFOCLK 與 FLL 組合在無需外部晶振的情況下提供靈活的大范圍的系統時鐘。不使用REFO時，REFO不消耗電源。

FLL

這一塊是比較難懂的了。待我細細分析。

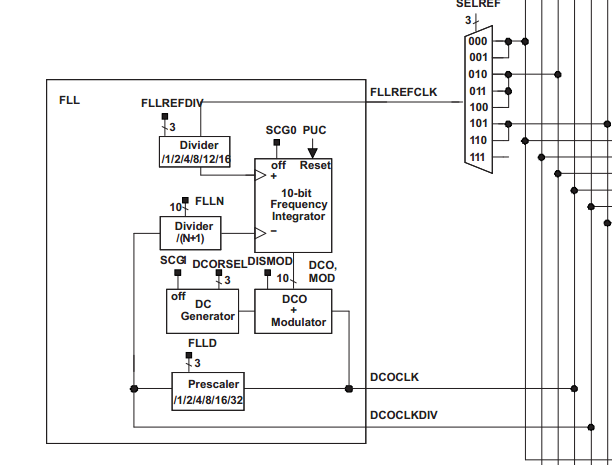

FLL模塊的核心是DCO振蕩器、DCO頻率調節器和一個十位的頻率積分器。

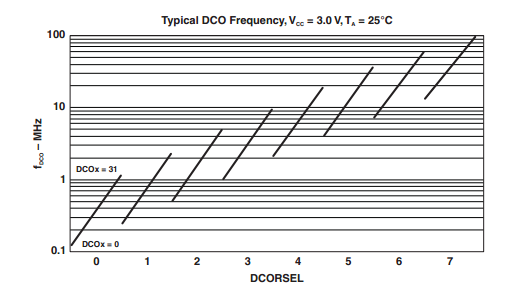

DCO振蕩器由DCORSEL(UCSCTL1中)的三個控制位選擇8 個標稱頻率范圍中的一個。DCO的5個控制位將由DCORSEL 位選擇的DCO 頻率范圍分成32 等份，間隔大約為8%。具體參數參見手冊。

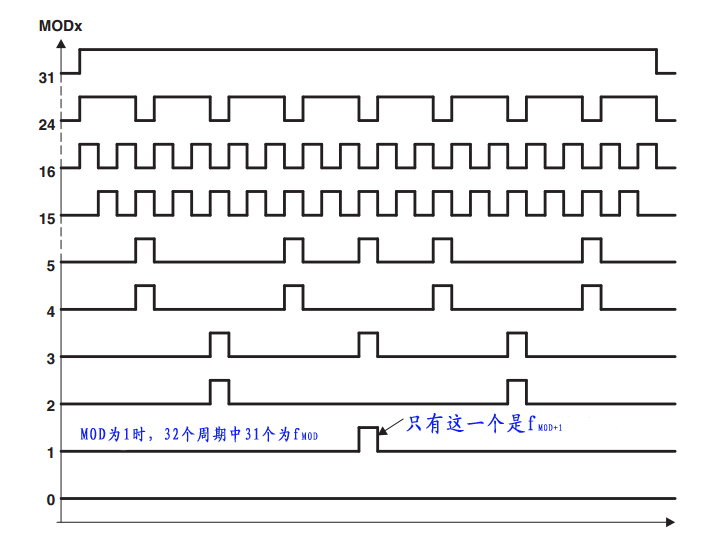

MOD的5個位，使頻率在DCOx 和下一個頻率DCOx+1 之間轉換。采用32周期調制法，32個周期中有MOD個周期的頻率是 。當 DCO=31 時，MODx 位功能失效，因為此時DCO的頻率已經是DCORSEL位選擇的頻率范圍的最高頻率了。操作過程如下圖所示：

由于DCO的頻率會受溫度以及電壓的影響，所以為了保持頻率穩定，通過了頻率積分器產生一個十位的偏差。FLLREFCLK/FLLREFDIV使積分器加1，DCOCLK/FLLD/(N+1)使積分器減1.積分器通過這個偏差調整DCOCLK的頻率。形成一個調整反饋環。

FLLREFCLK的來源有三個，分別是XT1CLK、REFOCLK和XT2CLK。通過設置SELREF(UCSCTL3中)來選擇。

如果狀態寄存器SR中的SCG0和SCG1位為1時，FLL被禁止，DCO以預先選擇的頻拍運行且不會自動穩定。 當DISMOD被置位時DCO調制器被禁止，DCOCLK被調整到由DCO位選擇的的DCO頻率上。

XT2

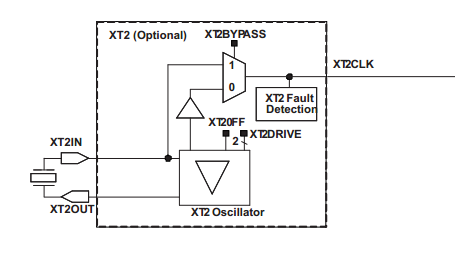

XT2模塊和OSC模塊類似，但比它簡單些，主要應用于對時鐘要求較高的情況。

UCS模塊寄存器

UCS模塊共有10個寄存器，但是很多位都是保留的，具體用到的不是很多。可以結合上面的結構圖對寄存器進行設置，初始化值在圖中有表示。

系統初始化

系統復位后系統的初始化如下：

XT1處于LF(低頻)模式且被選為XT1CLK時鐘源。

ACLK被選作 XT1CLK

MCLK選擇DCOCLKDIV

SMCLK選擇DCOCLKDIV

FLL操作使能，XT1CLK作為FLL的參考時鐘FLLREFCLK

XIN和XUOT被設置為普通I/O，XT1失效

XT2IN和XT2UOT被設置為普通I/O，XT2失效

由于XT1失效所以會產生時鐘錯誤，而ACLK和FLLREFCLK都是選擇XT1CLK作為時鐘源，此時錯誤控制邏輯會使ACLK和FLLREFCLK選擇REFOCLK。DCOFFG和XT1LFOFFG默認為置位狀態，使用時必須先清除錯誤標志.

以上是手冊中的內容，下面是我的疑惑：

1、為何不把XIN和XOUT對應的引腳初始化設置為晶振接口，這樣就省去了產生錯誤之后再轉換時鐘的麻煩。或者是把ACLK和FLLREFCLK直接選擇REFOCLK。

2、產生時鐘錯誤時，手冊上說會通過錯誤控制邏輯自動切換時鐘源，但是沒有改變時鐘選擇位SELx，需要在用戶程序中操作。但不知道是怎樣的原理。不知道如果程序中不改變控制位會是什么情況。

當時鐘剛打開或沒有正常工作時晶體振蕩器錯誤標志位XT1LFOFFG,XT1HFOFFG或XT2OFFG相應的位將被置位，一旦被置位即使已經恢復正常狀態也將一直保持置位。如果還存在錯誤時用戶用軟件將錯誤標志位清零，則錯誤標志位將自動置位，否則將保持清零。

時鐘運行在除LF模式下的XT1時，如果發生時鐘錯誤ACLK、MCLK、SMCLK都自動轉換選擇DCOCLKDIV。而工作在XT1的LF模式下時，三個時鐘都會切換為REFOCLK。但是選擇位SELx不會改變，需要由用戶程序操作。
