MSP430(F5529)相比MSP430(F149)來講，功能更加強大。

UCS簡介

MSP430F5XX/MSP430F6XX系列器件的UCS包含有五種時鐘源，依次是：XT1CLK、VLOCLK、REFOCLK、DCOCLK和XT2CLK。這五種時鐘的詳細介紹請參考該系列芯片的指導手冊，其中XT1CLK、VLOCLK、REFOCLK和XT2CLK跟MSP430F1XX系列沒有太大區別，學習配置起來也比較簡單。

UCS上電默認狀態

PUC后，UCS模塊的默認狀態如下：

(1)XT1處于LF模式作為XT1CLK時鐘源。ACLK選通為XT1CLK。

(2)MCLK選通為DCOCLKDIV

(3)SMCLK選通為DCOCLKDIV

(4)FLL使能，且將XT1CLK作為FLL參考時鐘。

(5)XIN和XOUT腳設置為通用IO，XIN和XOUT配置為XT1功能前，XT1保持禁用。

(6)如果可用的話，XT2IN和XT2OUT被設置為通用IO且保持禁止狀態。

清楚UCS上電默認狀態是非常重要的，這對于理解后面的配置邏輯來說非常重要。

UCS時鐘源切換

由于REFOCLK、VLOCLK、DCOCLK（這里暫時這么認為）默認狀態下是可用的，所以，切換的時候只需要通過UCSCTL4來配置ACLK、SMCLK和MCLK的時鐘源即可，而XT1CLK和XT2CLK需要根據硬件的具體配置情況確定，所以，這兩者的配置比起前三者來講，就有些不同了。下面，我們做三個實驗：

（1）將MCLK和SMCLK配置REFOCLK、VLOCLK

REFOCLK和VLOCLK是芯片默認提供的，只要芯片正常工作，這兩個時鐘就會正常工作，因此，該時鐘配置非常簡單，只需要修改UCSCTL4，將SELS和SELM配置為對應的選項VLOCLK或者REFOCLK即可，具體代碼如下：

#include

void main(void) {

  WDTCTL = WDTPW+WDTHOLD;

  P1SEL |= BIT0;

  P1DIR |= BIT0;//測量ACLK用

  P2SEL |= BIT2;

  P2DIR |= BIT2;//測量SMCLK用

  P7SEL |= BIT7;

  P7DIR |= BIT7;//測量MCLK用

  //UCSCTL4 = UCSCTL4&(~(SELS_7|SELM_7))|SELS_1|SELM_1; //將SMCLK和MCLK配置為VLOCLK

  UCSCTL4 = UCSCTL4&(~(SELS_7|SELM_7))|SELS_2|SELM_2; //將SMCLK和MCLK配置為REFOCLK

  while(1);

}

上面的代碼就實現了將SMCLK和MCLK切換為VLOCLK和REFOCLK，ACLK的操作也是同樣的，不作過多解釋。

（2）將MCLK和SMCLK配置XT1CLK

我手頭上的開發板XT1外接的是32.768K的手表時鐘晶振，XT1CLK的配置要分為以下幾步：

1.配置IO口5.4和5.5為XT1功能。

2.配置XCAP為XCAP_3，即12PF的電容。

3.清除XT1OFF標志位。

4.等待XT1起振。

具體的代碼如下：

#include

void main(void) {

  WDTCTL = WDTPW+WDTHOLD;

  P1SEL |= BIT0;

  P1DIR |= BIT0;//測量ACLK用

  P2SEL |= BIT2;

  P2DIR |= BIT2;//測量SMCLK用

  P7SEL |= BIT7;

  P7DIR |= BIT7;//測量MCLK用

  P5SEL |= BIT4|BIT5; //將IO配置為XT1功能

  UCSCTL6 |= XCAP_3;  //配置電容為12pF

  UCSCTL6 &= ~XT1OFF; //使能XT1

  while (SFRIFG1 & OFIFG){

    UCSCTL7 &= ~(XT2OFFG + XT1LFOFFG + DCOFFG);         // 清除三類時鐘標志位

                              // 這里需要清除三種標志位，因為任何一種

                              // 標志位都會將OFIFG置位

    SFRIFG1 &= ~OFIFG;                                  // 清除時鐘錯誤標志位

  }

  UCSCTL4 = UCSCTL4&(~(SELS_7|SELM_7))|SELS_0|SELM_0;     //將SMCLK和MCLK時鐘源配置為XT1

  while(1);

}

（3）將SMCLK和MCLK配置XT2

將SMCLK和MCLK配置為XT2跟配置為XT1的過程基本相同，唯一不同的是，在配置SMCLK和MCLK為XT2之前，需要將ACLK和REFCLK的時鐘源，因為ACLK和REFCLK的默認時鐘源是XT1，而我們這里并沒有配置啟動XT1CLK，所以會產生XT1時鐘錯誤，即XT1LFFG，因此，我們先將ACLK和REFCLK配置為芯片自帶的時鐘（REFOCLK或VLOCLK）或者即將啟動的時鐘（XT2），此外，XT2配置時不需要配置電容，故將SMCLK和MCLK配置為XT2的代碼如下：

#include

void main(void) {

  WDTCTL = WDTPW+WDTHOLD;

  P1SEL |= BIT0;

  P1DIR |= BIT0;//測量ACLK用

  P2SEL |= BIT2;

  P2DIR |= BIT2;//測量SMCLK用

  P7SEL |= BIT7;

  P7DIR |= BIT7;//測量MCLK用

  P5SEL |= BIT2|BIT3; //將IO配置為XT2功能

  UCSCTL6 &= ~XT2OFF; //使能XT2

  UCSCTL4 = UCSCTL4&(~(SELA_7))|SELA_1; //先將ACLK配置為VLOCLK

  UCSCTL3 |= SELREF_2;                  //將REFCLK配置為REFCLK

  while (SFRIFG1 & OFIFG){

    UCSCTL7 &= ~(XT2OFFG + XT1LFOFFG + DCOFFG);         // 清除三類時鐘標志位

                              // 這里需要清除三種標志位，因為任何一種

                              // 標志位都會將OFIFG置位

    SFRIFG1 &= ~OFIFG;                                  // 清除時鐘錯誤標志位

  }

  UCSCTL4 = UCSCTL4&(~(SELS_7|SELM_7))|SELS_5|SELM_5;     //將SMCLK和MCLK時鐘源配置為XT2

  while(1);

}

做完前面三個實驗，我們就能掌握MSP430F5XX系列時鐘切換的基本操作了，講的并不詳細，有其他疑問請仔細閱讀芯片手冊或者留言討論。

DCO模塊詳解

DCO模塊在MSP430F5XX系列芯片中非常重要，因為從MSP430F4XX開始，MSP430引用了FLL模塊，FLL即鎖相環，可以通過倍頻的方式提高系統時鐘頻率，進而提高系統的運行速度。

DCO模塊運行需要參考時鐘REFCLK，REFCLK可以來自REFOCLK、XT1CLK和XT2CLK，通過UCSCTL3的SELREF選擇，默認使用的XT1CLK，但如果XT1CLK不可用則使用REFOCLK。

DCO模塊有兩個輸出時鐘信號，級DCOCLK和DCOCLKDIV，其中，倍頻計算公式如下：

DCOCLK = D*(N+1)*(REFCLK/n)

DCOCLKDIV = (N+1)*(REFCLK/n)

其中：

n即REFCLK輸入時鐘分頻，可以通過UCSCTL3中的FLLCLKDIV設定，默認為0，也就是不分頻；

D可以通過UCSCTL2中的FLLD來設定，默認為1，也就是2分頻；

N可以通過UCSCTL2中的FLLN來設定，默認值為32。

所以，系統上電后如果不做任何設置，DCOCLK的實際值為2097152，DCOCLKDIV的實際值為1048576。

另外，配置芯片工作頻率還需要配置DCORSEL和DCOx，DCORSEL和DCOx的具體作用如下：

DCORSEL位于UCSCTL1控制寄存器中的4到6位，共3位，將DCO分為8個頻率段。

DCOx位于UCSCTL0中的8到12位，共5位，將DCORSEL選擇的頻率段分為32個頻率階，每階比前一階高出約8%，該寄存器系統可以自動調整，通常配置為0。

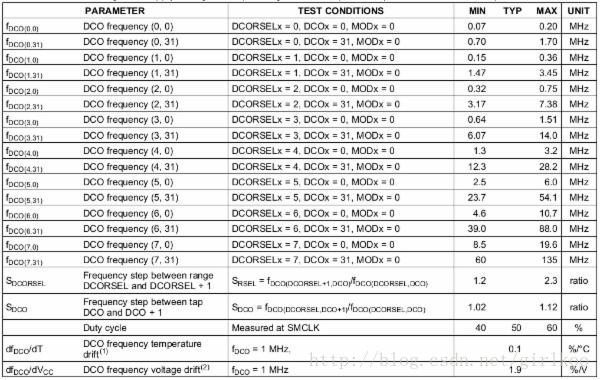

DCORSEL和DCOx值的具體作用可以參考MSP430F5529的數據手冊，閱讀該手冊相關部分可以找到如下表格：

可以見，DCORESL的頻率調節范圍大致如下：

DCORSEL = 0的調節范圍約為0.20~0.70MHZ；

DCORSEL= 1的調節范圍約為0.36~1.47MHZ；

DCORSEL = 2的調節范圍約為0.75~3.17MHZ；

DCORSEL = 3的調節范圍約為1.51~6.07MHZ；

DCORSEL = 4的調節范圍約為3.2~12.3MHZ；

DCORSEL = 5的調節范圍約為6.0~23.7MHZ；

DCORSEL = 6的調節范圍約為10.7~39.7MHZ；

DCORSEL = 7的調節范圍約為19.6~60MHZ。

理解了上面這些，可以理解TI官方例子中的代碼了，官方代碼中的相關部分如下：

if (fsystem <= 630)            //           fsystem < 0.63MHz

  UCSCTL1 = DCORSEL_0;

else if (fsystem <  1250)      // 0.63MHz < fsystem < 1.25MHz

  UCSCTL1 = DCORSEL_1;

else if (fsystem <  2500)      // 1.25MHz < fsystem <  2.5MHz

  UCSCTL1 = DCORSEL_2;

else if (fsystem <  5000)      // 2.5MHz  < fsystem <    5MHz

  UCSCTL1 = DCORSEL_3;

else if (fsystem <  10000)     // 5MHz    < fsystem <   10MHz

  UCSCTL1 = DCORSEL_4;

else if (fsystem <  20000)     // 10MHz   < fsystem <   20MHz

  UCSCTL1 = DCORSEL_5;

else if (fsystem <  40000)     // 20MHz   < fsystem <   40MHz

  UCSCTL1 = DCORSEL_6;

else

  UCSCTL1 = DCORSEL_7;

都在前面講到的范圍內，由于前面的范圍有重疊部分，例子代碼中的值是TI的工程師根據上面這些參數選取的比較合理的值。

到這里，我相信大家配合芯片手冊和本文，都能明白DCO配置相關部分的原理了，下面是將DCO參考時鐘選為XT1，并將DCOCLK倍頻到25M的詳細代碼：

#include

void delay(){

  volatile unsigned int i;

  for(i = 0; i != 5000; ++i){

    _NOP();

  }

}

void SetVcoreUp (unsigned int level)

{

  // Open PMM registers for write

  PMMCTL0_H = PMMPW_H;

  // Set SVS/SVM high side new level

  SVSMHCTL = SVSHE + SVSHRVL0 * level + SVMHE + SVSMHRRL0 * level;

  // Set SVM low side to new level

  SVSMLCTL = SVSLE + SVMLE + SVSMLRRL0 * level;

  // Wait till SVM is settled

  while ((PMMIFG & SVSMLDLYIFG) == 0);

  // Clear already set flags

  PMMIFG &= ~(SVMLVLRIFG + SVMLIFG);

  // Set VCore to new level

  PMMCTL0_L = PMMCOREV0 * level;

  // Wait till new level reached

  if ((PMMIFG & SVMLIFG))

    while ((PMMIFG & SVMLVLRIFG) == 0);

  // Set SVS/SVM low side to new level

  SVSMLCTL = SVSLE + SVSLRVL0 * level + SVMLE + SVSMLRRL0 * level;

  // Lock PMM registers for write access

  PMMCTL0_H = 0x00;

}

void main(void) {

  WDTCTL = WDTPW+WDTHOLD;

  P1SEL &= ~BIT1;

  P1DIR |= BIT1;

  P1SEL |= BIT0; //ACLK

  P1DIR |= BIT0;

  P2SEL |= BIT2; //SMCLK

  P2DIR |= BIT2;

  P7SEL |= BIT7; //MCLK

  P7DIR |= BIT7;

  P5SEL |= BIT4|BIT5;

  UCSCTL6 |= XCAP_3;

  UCSCTL6 &= ~XT1OFF;

  SetVcoreUp(1); //一次提高Vcore電壓等級，具體請參考手冊

  SetVcoreUp(2);

  SetVcoreUp(3);

  __bis_SR_register(SCG0);

  UCSCTL0 = 0;

  UCSCTL1 = DCORSEL_6;

  UCSCTL2 = FLLD_1 | 380;

  __bic_SR_register(SCG0);

  __delay_cycles(782000);

  /*

   * 默認狀態下：ACLK=FLLREFCLK=XT1 SMCLK=MCLK=DCOCLKDIV XT2關閉

   * 為了不產生XT1LFOFFG，將ACLK和FLLREFCLK設置為REFOCLK

   * 并打開XT2OFF，否則XT2將處于無法使用狀態

   * */

  //UCSCTL6 &= ~(XT2DRIVE0|XT2DRIVE1|XT2OFF);

  while (SFRIFG1 & OFIFG) {                               // Check OFIFG fault flag

    UCSCTL7 &= ~(XT2OFFG + XT1LFOFFG + DCOFFG);         // Clear OSC flaut Flags

    SFRIFG1 &= ~OFIFG;                                  // Clear OFIFG fault flag

  }

  UCSCTL4 = UCSCTL4&(~(SELS_7|SELM_7))|SELS_3|SELM_3;

  while(1){

    P1OUT ^= BIT1;

    delay();

  }

}

好了，經過上面的四個實驗，我們都能正確使用MSP430F5XX的UCS了，如果有什么疑問，歡迎留言討論。
