相信很多人都希望，不開蓋就可以對固件進行升級吧，就像手機那些。下文中的bootload就來實現這樣的功能。
         前段時間有項目關于Bootload設計。所以就仔細的去了研究了一翻。以前都是用的stm32官方的，沒有去深入了解。這次做完了過后，發現官方的版本存在一些問題。比如說YModem傳送過程中，完全沒有對數據區進行效驗，只是核對了下編號，就進行燒寫。整個程序完全為阻塞式，浪費了大量的cpu做無用功。當然這在升級程序方面也用不了多少時間。有一個重要的問題，官方代碼只可以用超級終端進行傳輸。這樣如果你用的是64位的win7，那就沒有辦法升級。因為只有xp或32位的win7才可以使用 超級終端。64位的win7下超級終端沒辦法使用。 不過SecureCRT工具到是可以在64位win7使用，但是官方代碼不對其支持。SecureCRT下支持的是最原始的YModem協議，第一幀數據包中不包含總字節數。超級終端下的YModem應該是改進版的，所以官方的dome只可以在超級終端下傳輸。下面會對YModem進行詳細說明。就會知道其中的原因。
         首先奉上一個精簡的Bootloader工程。
         http://pan.baidu.com/share/link?shareid=373630&uk=118334538
         支持協議：YModem, YModem-G。
         所支持的PC軟件：超級終端，SecureCRT。
         http://pan.baidu.com/share/link?shareid=373637&uk=118334538

YModem協議：         YModem協議是由XModem協議演變而來的，每包數據可以達到1024字節，是一個非常高效的文件傳輸協議。下面有一些相關的文檔。這里要感謝關注我微博的一些朋友提供的資料。省去了不少時間。

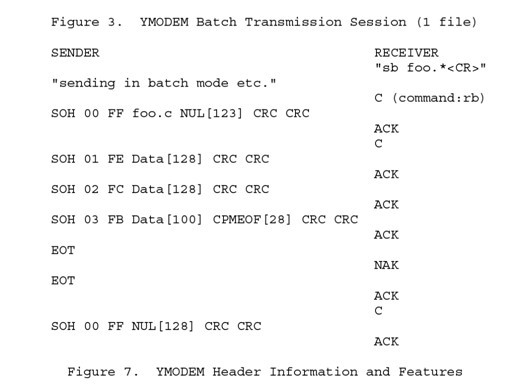

         下面先看下YModem協議傳輸的完整的握手過程：先看下圖

SENDER:發送方。
RECEIVER:接收方。
第一步先由接收方，發送一個字符'C'
發送方收到'C'后，發送第一幀數據包，內容如下：
SOH 00 FF Foo.c NUL[123] CRC CRC
第1字節SOH:表示本包數據區大小有128字節。如果頭為STX表示本包數據區大小為1024
第2字節00: 編號，第一包為00,第二包為01，第三包為02依次累加。到FF后繼續從0循環遞增。
第3字節FF: 編號的反碼。 編號為00 對應FF，為01對應FE，以此類推。

第4字節到最后兩字節：若第1字節為SOH時有128字節，為STX時有1024字節，這部分為數據區。“Foo.c” 文件名， 超級終端下，在文件名后還有文件大小。官方dome也是因為使用了這個文件大小進行比對。這就是為什么用SecureCRT中的YMODEM協議而無**確傳輸的原因。
         在文件名和文件大小之后，如果不滿128字節，以0補滿。
最后兩字節：這里需要注意，只有數據部分參與了效CRC驗,不包括頭和編碼部分。
16位CRC效驗，高字節在前，低字節在后。

接收方收到第一幀數據包后，發送ACK正確應答。
然后再發送一個字符'C'。
發送方收到'C'后，開始發送第二幀，第二幀中的數據存放的是第一包數據。
接收方收到數據后，發送一個ACK然后等待下一包數據傳送完畢，繼續ACK應答。直到所有數據傳輸完畢。
數據傳輸完畢后，發送方發EOT，第一次接收方以NAK應答，進行二次確認。
發送方收到NAK后，重發EOT，接收方第二次收到結束符，就以ACK應答。
最后接收方再發送一個'C'，發送方在沒有第二個文件要傳輸的情況下，
發送如下數據
SOH 00 FF 00~00(共128個) CRCH CRCL
接收方應答ACK后，正式結束數據傳輸。

以上部分，為YMODEM協議的基本操作流程。

STM32 Bootloader軟件設計

筆者一開始軟件的基本思想，串口接收數據，和寫數據到ROM中，兩者可以同步進行。這樣可以讓cpu得到最大程度的有效利用。
比如說接收一幀1024的數據，所用的時間= 當前波特率單字符所用時間 * （1024 + 1頭 + 2編碼 + 2CRC)= (1/115200 * 10) * (1024 + 1 + 2 + 2) = 89.323ms

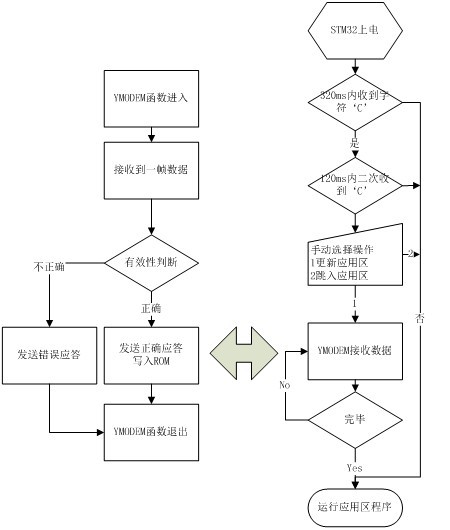

也是就是，在接收的這90ms左右的時間里，在接收下一幀結束這一期間內，可以把上一幀的數據寫入到ROM中。 串口接收數據是中斷的方式，所以收寫操作基本上算同步運行。程序流程如下


STM32 Bootloader使用方法：

 這個STM32 Bootloader程序使用起來很簡單，如果你以前沒有用過IAP升級方式，也沒關系下面會詳細說明。

準備工作：
         硬件：有串口目標板1，串口連接線。
         軟件：PC工具：超級終端 或SecureCRT，stm32目標板程序.bin，stm32 Bootloader。

1)         先把上面的工程stm32 Bootloader下載到目標板中；
2)         打開超級終端 或SecureCRT，設置波特特115200，停止位1，數據位8，效驗無。
3)         先按下‘C’再給目標板上電；（注意先后順序）

4)         選擇1，然后使用YModem, YModem-G協議發送"stm32目標板程序.bin"文件。
5)         傳輸完畢后，會自動運行。

注意：以下兩處根據自己的需求調整

stm32 Bootloader修改：
找到工程下的common.h文件：
以下三個宏定義根據自己目標板的需求來定：
#define ApplicationAddress      0x8002000        //程序首地址
#define ApplicationSize         120000           //目標程序預留空間
#define STM32F10X_HD                         //目標板芯片類型

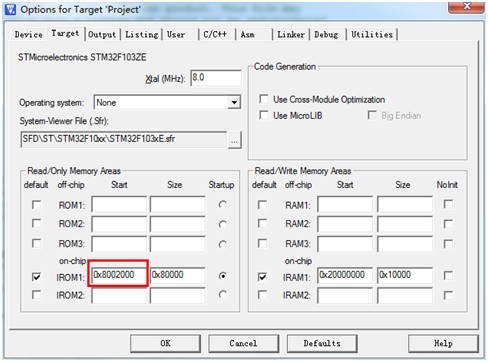

stm32目標板程序.bin偏移地址修改：
有兩個地方：
1找到system_stm32f10x.c
#define VECT_TAB_OFFSET  0x2000 /*!< Vector Table base offset field.
