以上在stm32f4xx中文參考手冊的截圖

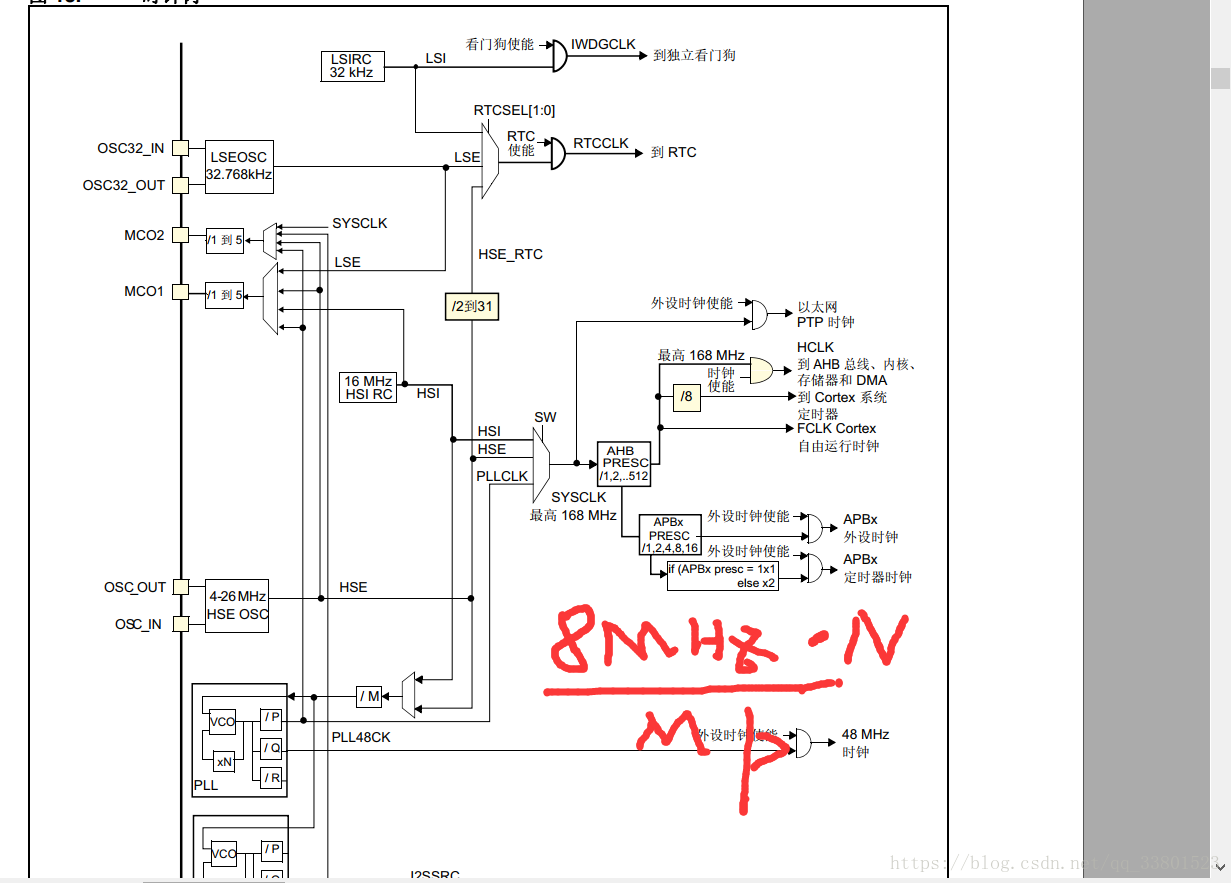

SYSCLK時鐘的來源有3個分別是 HSI  HSE PLL

我們主要的時鐘有 低速的內部時鐘  LSI   RC震蕩產生 32KHZ

                               低速的外部時鐘 LSE  32.768KHZ晶振

                              高速的內部時鐘  HSI  RC震蕩16MHZ

                               高速的外部時鐘 HSE  一般為8Mhz

一般情況我們的SYSCLK時鐘選擇PLLCLK

看看我們的函數是怎么操作時鐘分配的！

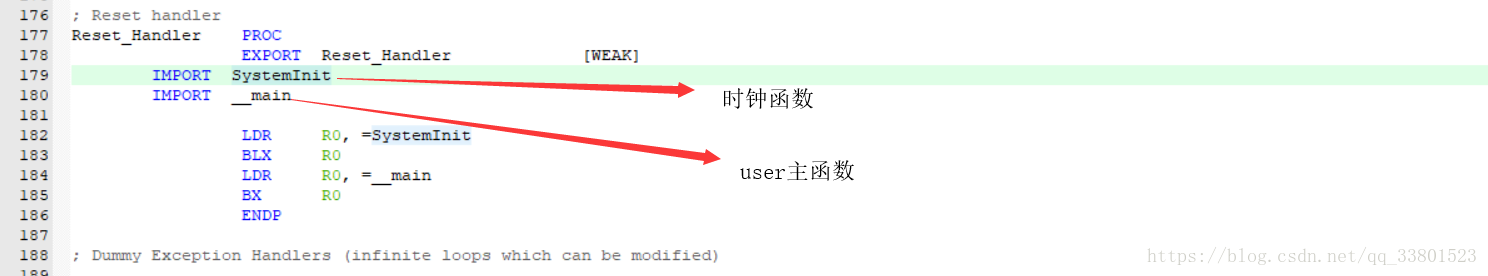

啟動文件首先先配置時鐘然后在運行用戶主函數，打開SystemInit函數

**

  * @brief  Setup the microcontroller system

  *         Initialize the Embedded Flash Interface, the PLL and update the

  *         SystemFrequency variable.

  * @param  None

  * @retval None

  */

void SystemInit(void)

{

  /* FPU settings ------------------------------------------------------------*/

  #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)

    SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));  /* set CP10 and CP11 Full Access */

  #endif

  /* Reset the RCC clock configuration to the default reset state ------------*/

  /* Set HSION bit */

  RCC->CR |= (uint32_t)0x00000001;

  /* Reset CFGR register */

  RCC->CFGR = 0x00000000;

  /* Reset HSEON, CSSON and PLLON bits */

  RCC->CR &= (uint32_t)0xFEF6FFFF;

  /* Reset PLLCFGR register */

  RCC->PLLCFGR = 0x24003010;

  /* Reset HSEBYP bit */

  RCC->CR &= (uint32_t)0xFFFBFFFF;

  /* Disable all interrupts */

  RCC->CIR = 0x00000000;

#if defined (DATA_IN_ExtSRAM) || defined (DATA_IN_ExtSDRAM)

  SystemInit_ExtMemCtl();

#endif /* DATA_IN_ExtSRAM || DATA_IN_ExtSDRAM */

  /* Configure the System clock source, PLL Multiplier and Divider factors,

     AHB/APBx prescalers and Flash settings ----------------------------------*/

  SetSysClock();

  /* Configure the Vector Table location add offset address ------------------*/

#ifdef VECT_TAB_SRAM

  SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM */

#else

  SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH */

#endif

}

以上為整個代碼

/* FPU settings ------------------------------------------------------------*/

  #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)

    SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));  /* set CP10 and CP11 Full Access */

  #endif

這個是設置FPU

/* Reset the RCC clock configuration to the default reset state ------------*/

  /* Set HSION bit */

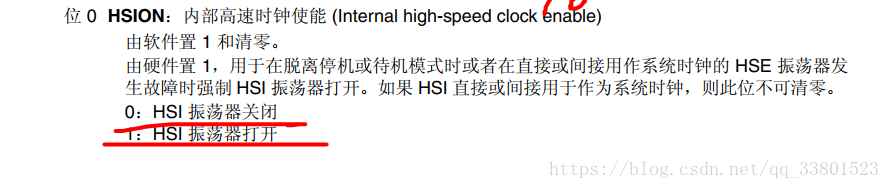

  RCC->CR |= (uint32_t)0x00000001;

CR寄存器的第0位置1，其他位保持不變 ，HSI振蕩器打開

/* Reset CFGR register */

  RCC->CFGR = 0x00000000;

CFGR寄存器全都設0，對其復位

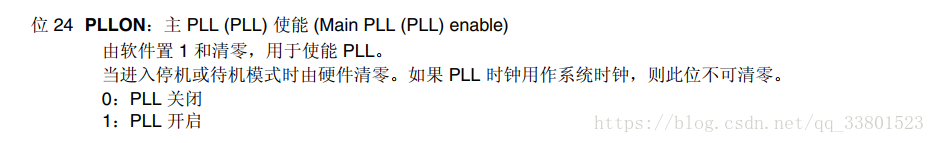

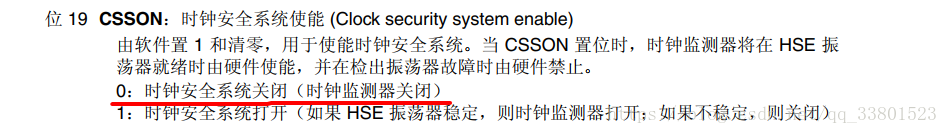

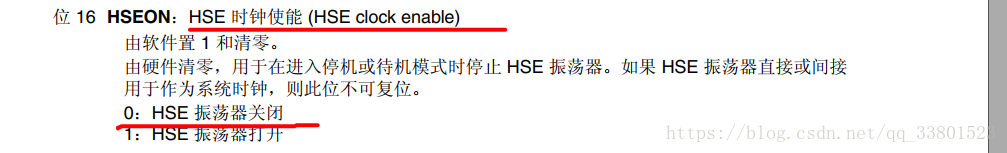

/* Reset HSEON, CSSON and PLLON bits */

  RCC->CR &= (uint32_t)0xFEF6FFFF;

將對cr寄存器設置?，1111 1110 1111 0110 1111 1111 1111 1111??將第16位19位24位置0，其他位保持不變

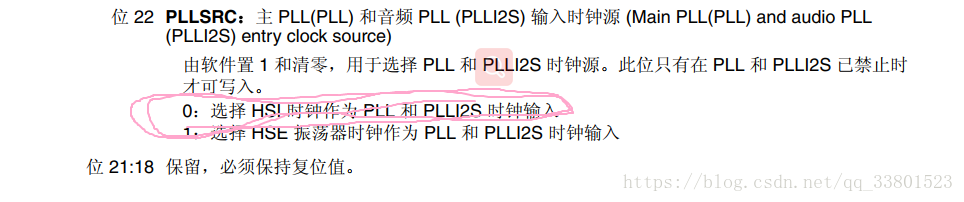

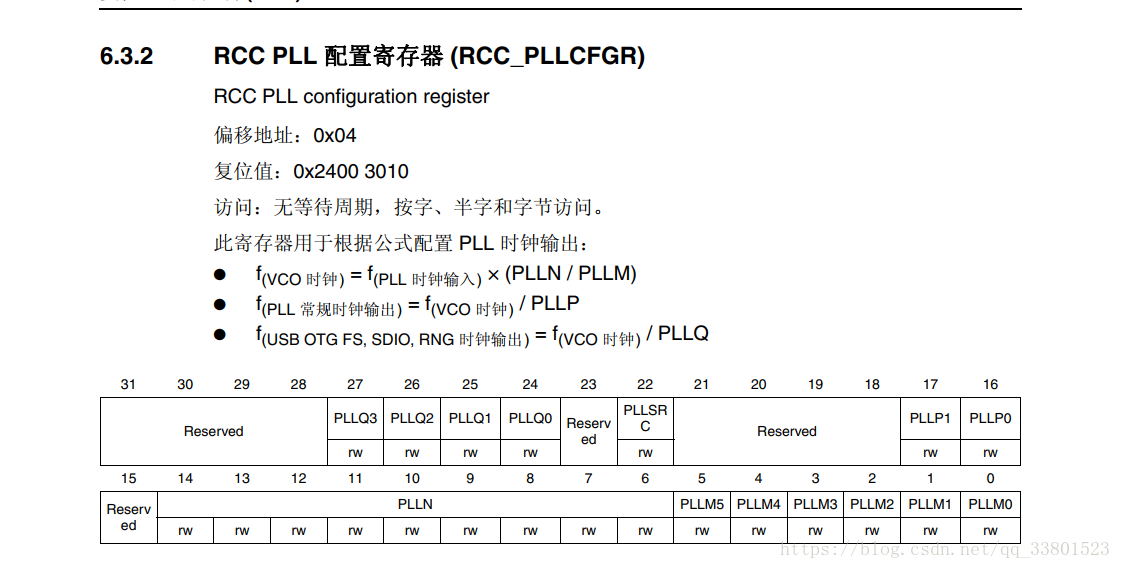

/* Reset PLLCFGR register */

  RCC->PLLCFGR = 0x24003010;

?00100100(4)  0           0         0000  00 (2)  0      011000000(192)                    010000?(16)

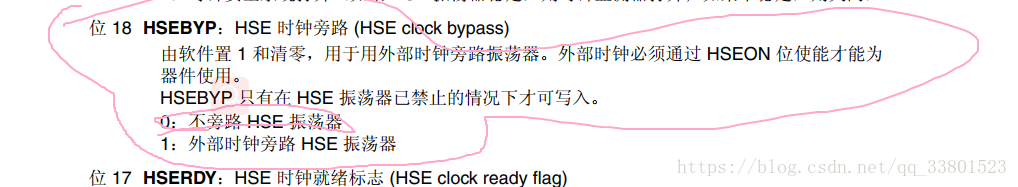

/* Reset HSEBYP bit */

  RCC->CR &= (uint32_t)0xFFFBFFFF;

/* Disable all interrupts */

  RCC->CIR = 0x00000000;

復位

 再來看看  SetSysClock();函數
