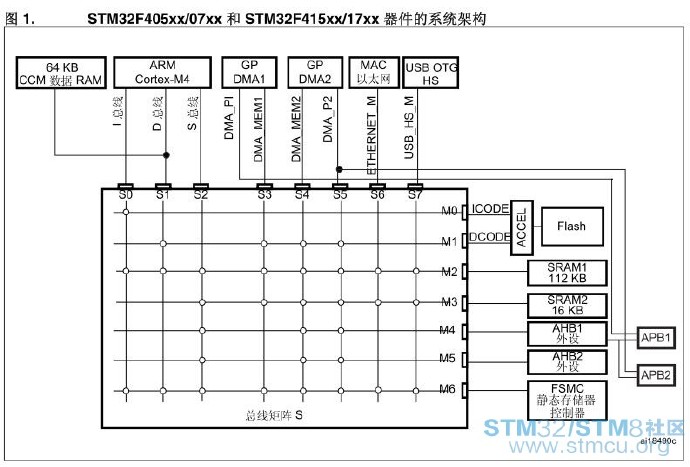

我們知道STM32F4當中有個CCM內存，如圖所示，這個內存是掛在D總線上直接和內核相連，因此除了內核之外誰都不能訪問，那么我們怎么將其利用起來呢？

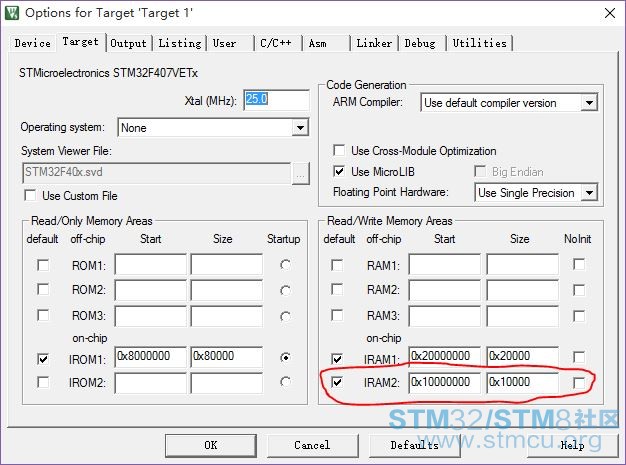

首先，我們可以使用Keil的設置選項，將IRAM2打勾，讓編譯器選擇什么時候使用這個內存。顯然，我們還可以將這兩個地址修改一下，將IRAM1改為0x10000000，這樣，編譯器就會優先分配CCM內存。

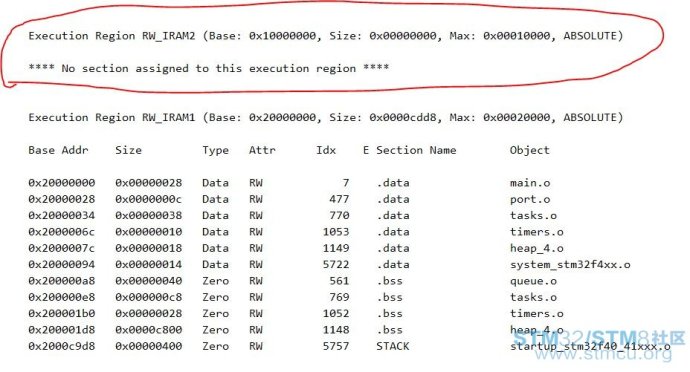

我們來看看結果，在MAP文件中，表明確實使用了這段內存，但是因為我們使用的內存較少， 還沒有用到CCM。

這種自動分配的方式有什么問題呢？這段內存是內核專有的，除了內核任何其它總線都不能訪問，這就意味著，一旦編譯器將數據分配到CCM中，而同時使用了DMA訪問，顯然會出問題。

于是我們就想到了自己分配這段內存，__attribute__((at(address)))這個語句就是專門干這事的，然后我們可以這么做：

1. int vat[10] __attribute__((at(0x10000000))) = {1,2,3,4,5,6,7,8,9,10};

復制代碼

再次編譯以后，發現確實如我們所愿，我們將一段數據放在在了CCM內存中：

1.     Execution Region RW_IRAM2 (Base: 0x10000000, Size: 0x00000028, Max: 0x00010000, ABSOLUTE)


2.


3.     Base Addr    Size         Type   Attr      Idx    E Section Name        Object


4.


5.     0x10000000   0x00000028   Data   RW            7    .ARM.__AT_0x10000000  main.o


復制代碼

太好了，那么我們能不能將FreeRTOS的數據放進CCM中呢？將FreeRTOS要使用的內存全部移到CCM中，使其成為專有內存，顯然會提高FreeRTOS的運行速度。

那么怎么放？首先我們想到了heap4.c這個文件當中有這么一段：

1.


2. #if( configAPPLICATION_ALLOCATED_HEAP == 1 )


3.


4.         extern uint8_t ucHeap[ configTOTAL_HEAP_SIZE ];


5. #else


6.         static uint8_t ucHeap[ configTOTAL_HEAP_SIZE ];


7. #endif

復制代碼

這是FreeRTOS中堆內存的分配，我們可以加入__attribute__將其放進CCM中，這樣做沒有問題，但是去修改FreeRTOS的源代碼顯然不是明智之舉。事到如今，我們只能自己定義鏈接器的儲存器映射了。

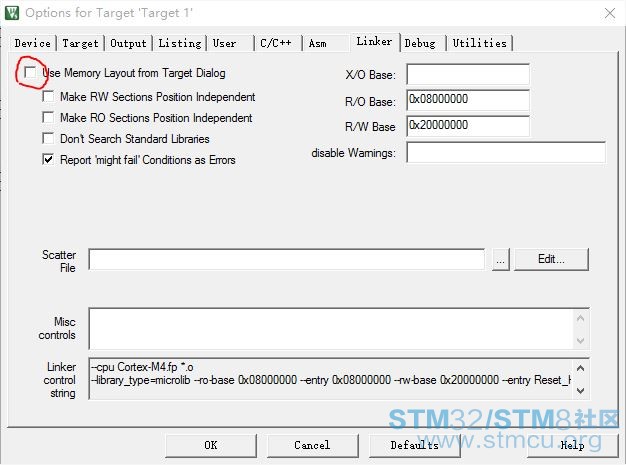

修改Keil的Linker選項，我們把Use Memory Layout from Targer Dialog的鉤去掉。

然后在Objects的目錄中找到一個后綴為sct的文件，打開之后如圖所示：

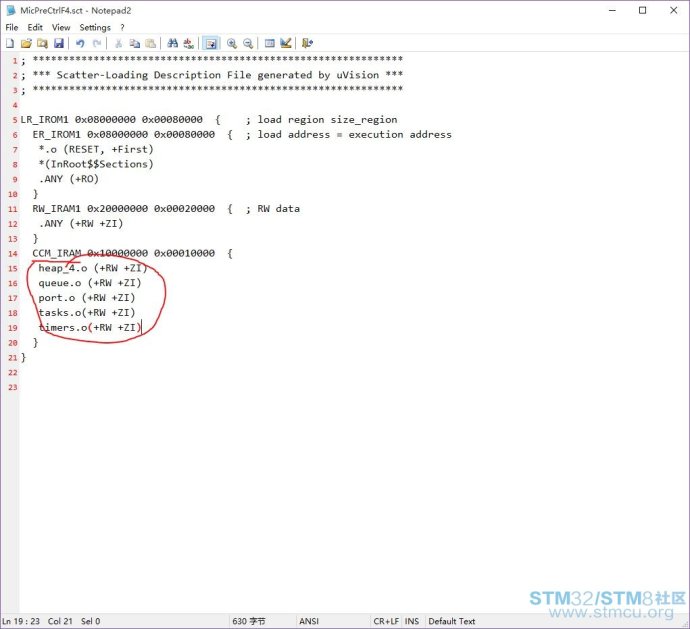

由于我們只需要將RTOS的數據放入CCM中，于是我們可以這樣修改，CCM_IRAM的名字是我自己取的，你可以改成任何你喜歡的，比如什么LOVEYOU之類的：

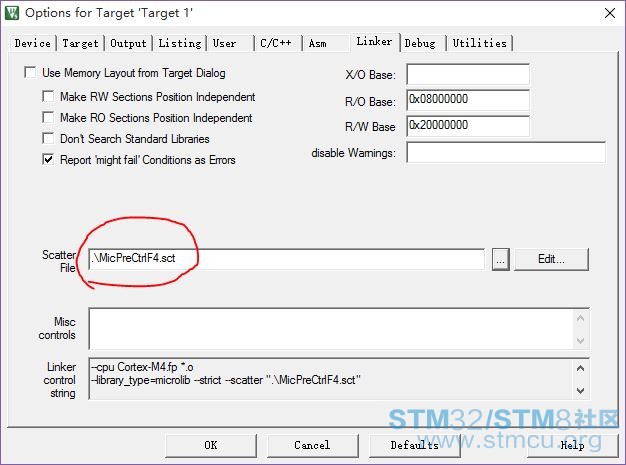

然后在鏈接器中選擇我們自己的文件：

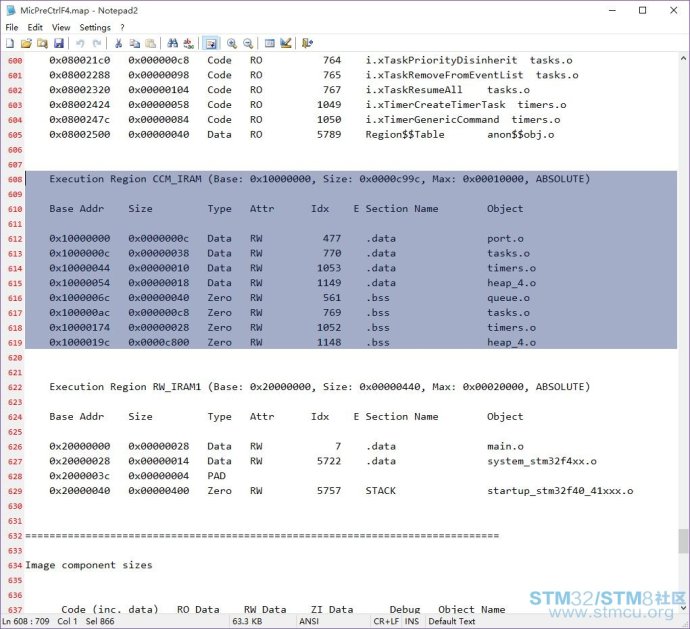

現在，映像文件變成了這樣：

是不是很簡單呢？系統堆棧仍然在主內存中，而FreeRTOS的堆內存已經移到了CCM中，由于互不影響，這里我分配了50K的空間專門給FreeRTOS使用。我們甚至還可以配置MPU將這段內存配置為特權級，避免一般任務修改等等，怎么使用，那就是你的事了。
