使用ITM機制實現調試stm32單片機，實現printf與scanf。

1. ITM簡介
ITM機制是一種調試機制，是新一代調試方式，在這之前，有一種比較出名的調試方式，稱為半主機（semihosting）方式。

在pc上編寫過C語言的人都知道，printf可以向控制臺輸出，scanf可以從控制臺獲取輸入，這里的printf/scanf都是標準庫函數，利用操作系統的這些函數，我們可以很方便的調試程序。在嵌入式設備上（如stm32單片機平臺上）開發工具（如MDK/IAR）也都提供了標準庫函，自然也提供了printf/scanf函數，那么這些函數是否可以使用呢？ 問題來了，printf向哪里輸出呢？并且大部分情況下，也沒有鍵盤，又如何使用scanf實現輸入呢？

我們都知道，嵌入式設備一般的使用仿真器，如常見Jlink/ulink，可以實現燒錄，單步，下斷點，查看變量，等等。仿真器將PC機和單片機連接器來。聰明的設計者們就在考慮是否可以借助仿真器，使得單片機可以借助PC機的屏幕以及PC機的鍵盤實現printf的輸出和scanf的按鍵獲取。
也就是說，如下的hello，world程序

1. #include

2. int main()

3. {

4.         //硬件初始化

5.         //....

6.         printf("hello, world");

7.         for(;;);

8. }

這個程序燒錄到單片機中后，仿真器連接接單片機與PC，開始在線調試后，那么這個程序會將"Hello, world"輸出到PC機上，在開發工具（MDK/IAR等）的某個窗口中顯示。

這就相當于，單片機借助了PC機的顯示/輸入設備實現了自己的輸出/輸入。這種方式無疑可以方便程序開發者調試。

這種機制有多種實現方式，比較著名的就是semihosting（半主機機制）和ITM機制。
ITM是ARM在推出semihosting之后推出的新一代調試機制。現在我們來嘗試一下這種方式調試。

2. stm32使用ITM調試
MCU：stm32f207VG
仿真器：Jlink V8
IDE：MDK4.50

2.1 硬件連接

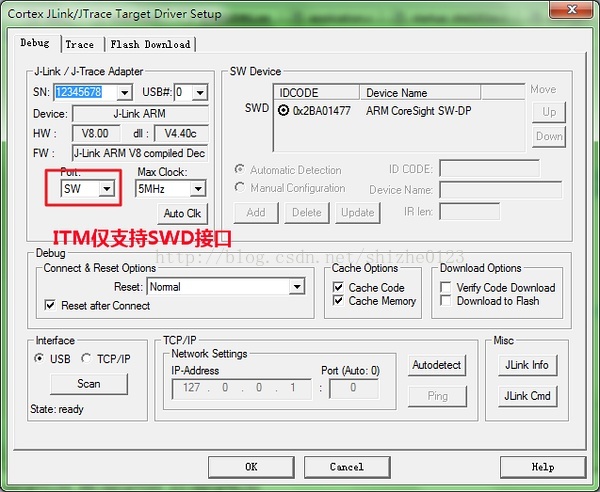

ITM機制要求使用SWD方式接口，并需要連接SWO線，一般的四線SWD方式（VCC SDCLK，SDIO，GND）是不行的。標準的20針JTAG接口是可以的，只需要在MDK里設置使用SWD接口即可。

2.2 添加重定向文件
將下面的文件保存成任意C文件，并添加到工程中。這里對這個文件簡單說明一下，要知道我們的程序是在單片機上運行的，為什么printf可以輸出到MDK窗口里去呢？這是因為 標準庫中的printf實際上調用 fputc實現輸出，所以我們需要自己編寫一個fputc函數，這個函數會借助ITM（類似于USART）提供的寄存器，實現數據的發送，仿真器會收到這些數據，并發往PC機。

實際上，如果你的單片機和一塊LCD連接，那么你只需要重新實現fputc函數，并向LCD上輸出即可，那么你調用printf時就會輸出到LCD上了。這中機制，就是所謂的重定向機制。

1. #include

2.

3. #define ITM_Port8(n)    (*((volatile unsigned char *)(0xE0000000+4*n)))

4. #define ITM_Port16(n)   (*((volatile unsigned short*)(0xE0000000+4*n)))

5. #define ITM_Port32(n)   (*((volatile unsigned long *)(0xE0000000+4*n)))

6. #define DEMCR           (*((volatile unsigned long *)(0xE000EDFC)))

7. #define TRCENA          0x01000000

8.

9. struct __FILE { int handle; /* Add whatever you need here */ };

10.     FILE __stdout;

11.     FILE __stdin;

12.

13. int fputc(int ch, FILE *f)

14. {

15.     if (DEMCR & TRCENA)

16.     {

17.         while (ITM_Port32(0) == 0);

18.         ITM_Port8(0) = ch;

19.     }

20.     return(ch);

21. }

2.2 配置JTAG的初始化配置文件

將下面文件放置在你的工程下，并取任意名稱，這里筆者取名為 STM32DBG.ini

1. /******************************************************************************/

2. /* STM32DBG.INI: STM32 Debugger Initialization File                           */

3. /******************************************************************************/

4. // <<< Use Configuration Wizard in Context Menu >>>                           //

5. /******************************************************************************/

6. /* This file is part of the uVision/ARM development tools.                    */

7. /* Copyright (c) 2005-2007 Keil Software. All rights reserved.                */

8. /* This software may only be used under the terms of a valid, current,        */

9. /* end user licence from KEIL for a compatible version of KEIL software       */

10. /* development tools. Nothing else gives you the right to use this software.  */

11. /******************************************************************************/

12.

13.

14. FUNC void DebugSetup (void) {

15. //  Debug MCU Configuration

16. //       DBG_SLEEP      Debug Sleep Mode

17. //       DBG_STOP       Debug Stop Mode

18. //       DBG_STANDBY    Debug Standby Mode

19. //       TRACE_IOEN     Trace I/O Enable

20. //    TRACE_MODE     Trace Mode

21. //             <0=> Asynchronous

22. //             <1=> Synchronous: TRACEDATA Size 1

23. //             <2=> Synchronous: TRACEDATA Size 2

24. //             <3=> Synchronous: TRACEDATA Size 4

25. //       DBG_IWDG_STOP  Independant Watchdog Stopped when Core is halted

26. //       DBG_WWDG_STOP  Window Watchdog Stopped when Core is halted

27. //      DBG_TIM1_STOP  Timer 1 Stopped when Core is halted

28. //      DBG_TIM2_STOP  Timer 2 Stopped when Core is halted

29. //      DBG_TIM3_STOP  Timer 3 Stopped when Core is halted

30. //      DBG_TIM4_STOP  Timer 4 Stopped when Core is halted

31. //      DBG_CAN_STOP   CAN Stopped when Core is halted

32. //

33. _WDWORD(0xE0042004, 0x00000027);  // DBGMCU_CR

34. _WDWORD(0xE000ED08, 0x20000000);   // Setup Vector Table Offset Register

35. }

36.

37. DebugSetup();                       // Debugger Setup

這里對這個文件做簡單的解釋，
_WDWORD(0xE0042004, 0x00000027); // DBGMCU_CR
這一句表示想 0xE0042004地址處寫入 0x000000027，這個寄存器是各個位表示的含義在注釋中給出了詳細的解釋。 0x27即表示
        BIT0 DBG_SLEEP
        BIT1 DBG_STOP
        BIT2 DBG_STANDBY
        BIT5 TRACE_IOEN
注意，要使用ITM機制，必須要打開BIT5。

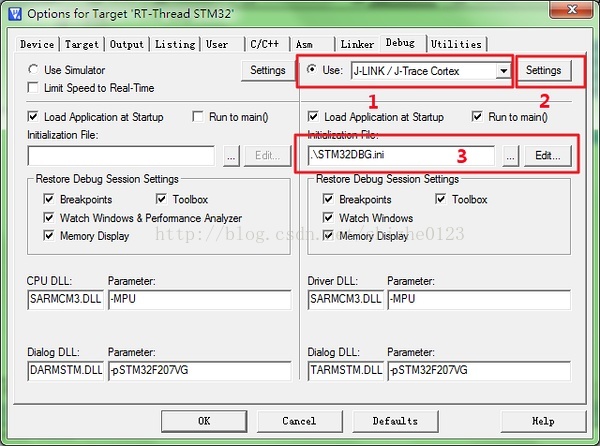

打開MDK工程，按照下圖修改。

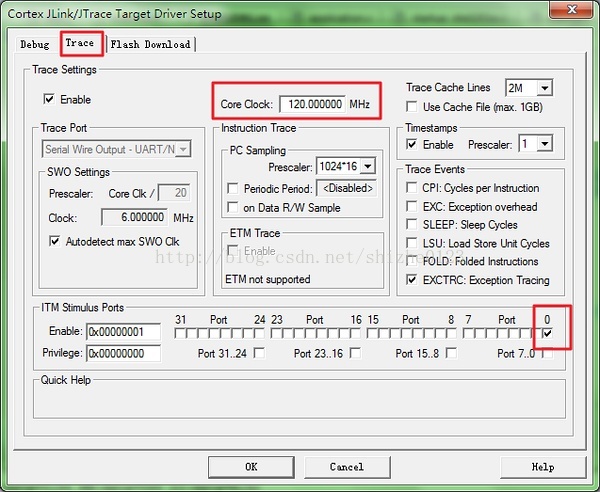

2.3 MDK中對JTAG的配置

下圖中注意兩點
1). 這里的CoreClock是120M，因為筆者使用的是stm32F207VG這款芯片，并且時鐘配置為120M，所以這里填入120M，如果你使用stm32F10x，時鐘配置成72M，那么這里需要填入72M。即需要跟實際情況保持一致。
2). 最后一定要將 0處打勾，并將其他bit位上的勾去掉，最好與此圖保持一致，除CoreClock外。

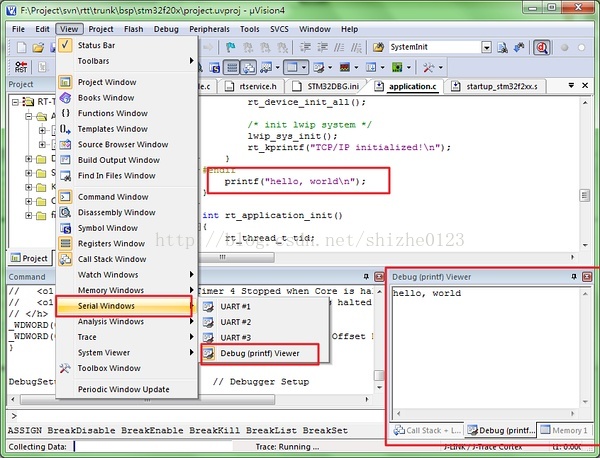

2.4 燒錄程序，并啟動調試。可以看到，筆者在程序源碼中插入了一句printf語句輸出，然后按照下圖，就可以看到程序的輸出了。

3. 綜合版本使用scanf和printf
3.1 添加retarget文件
將如下代碼保存成retarget.c，然后加入到工程中。

1. #pragma import(__use_no_semihosting_swi)

2.

3. struct __FILE { int handle; /* Add whatever you need here */ };

4.     FILE __stdout;

5.     FILE __stdin;

6.

7. int fputc(int ch, FILE *f)

8. {

9.     return ITM_SendChar(ch);

10. }

11.

12. volatile int32_t ITM_RxBuffer;

13. int fgetc(FILE *f)

14. {

15.   while (ITM_CheckChar() != 1) __NOP();

16.   return (ITM_ReceiveChar());

17. }

18.

19. int ferror(FILE *f)

20. {

21.     /* Your implementation of ferror */

22.     return EOF;

23. }

24.

25. void _ttywrch(int c)

26. {

27.     fputc(c, 0);

28. }

29.

30. int __backspace()

31. {

32.     return 0;

33. }
