前言
學習stm32 基本定時器的使用，用基本定時器產生定時PWM, 來控制LED，通過并控制PWM波的占空比，實現呼吸燈效果
示例詳解
基于硬件平臺： STM32F10C8T6最小系統板， MCU 的型號是 STM32F103c8t6, 使用stm32cubemx 工具自動產生的配置工程，使用KEIL5編譯代碼。

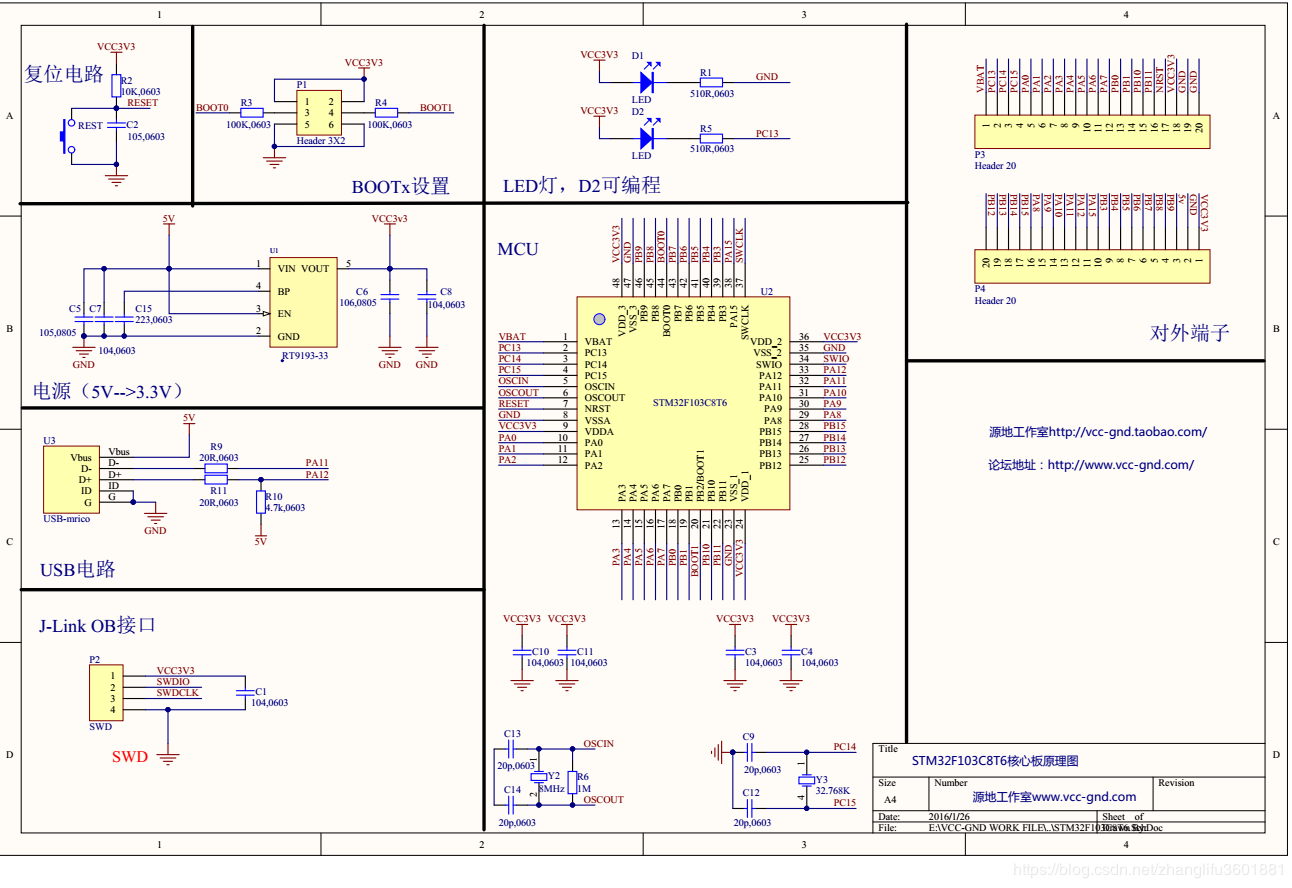

本示例所用的最小系統板原理圖：
關于CUBEMX工具及KEIL工具的操作將不再細講，如果還有不熟悉的可以查看之前的教程文檔。下面直接介紹工程配置：

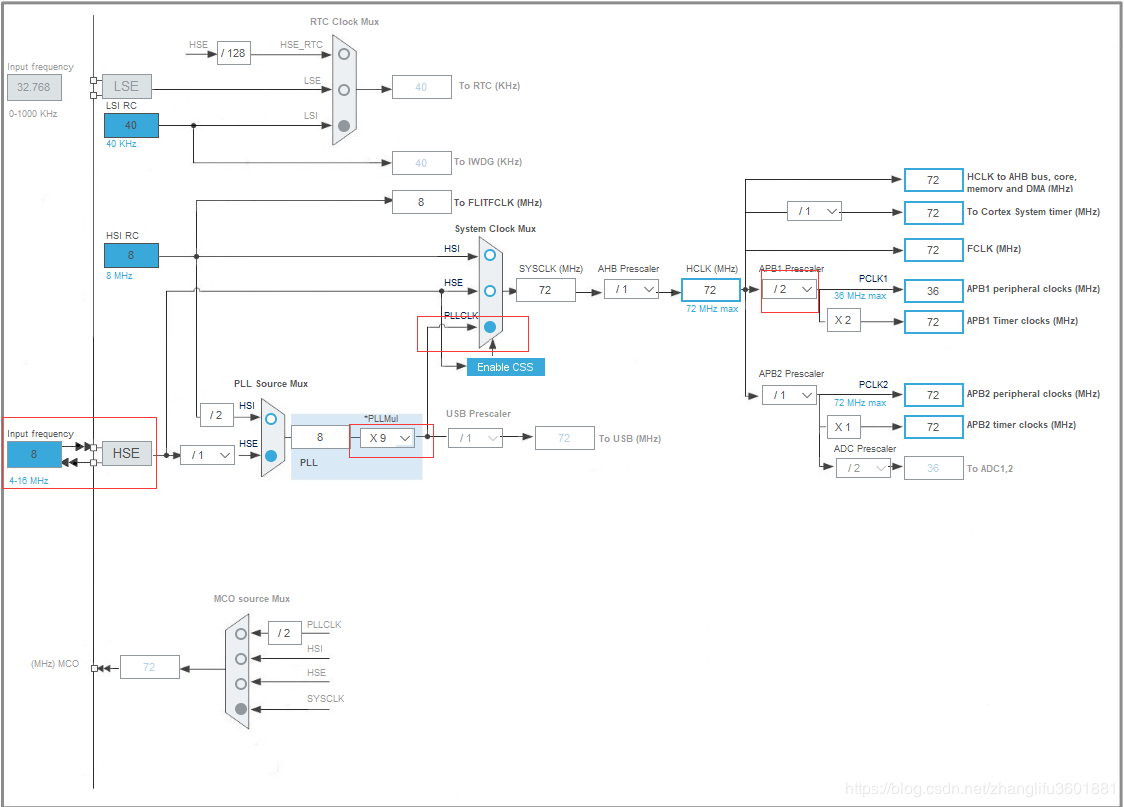

系統時鐘樹
定時器配置

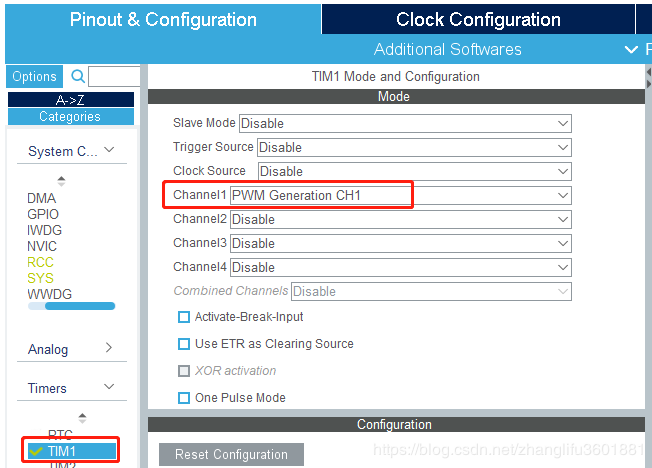

開啟PWM通道1

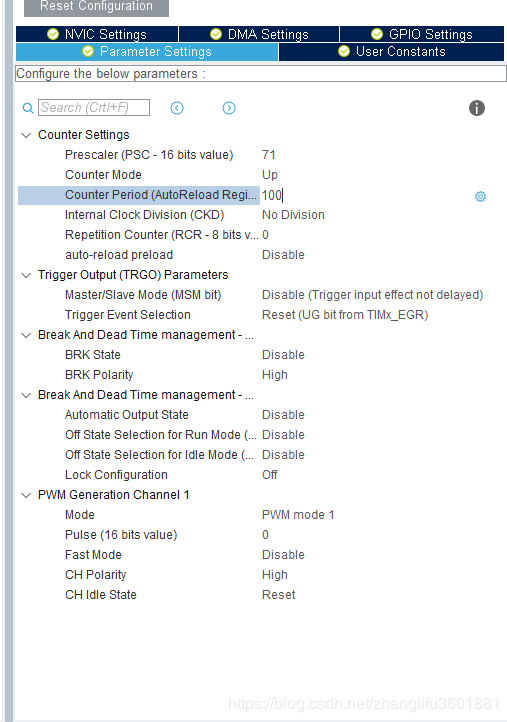

設置定時器周期為100us, 計數時鐘間隔為 1us.

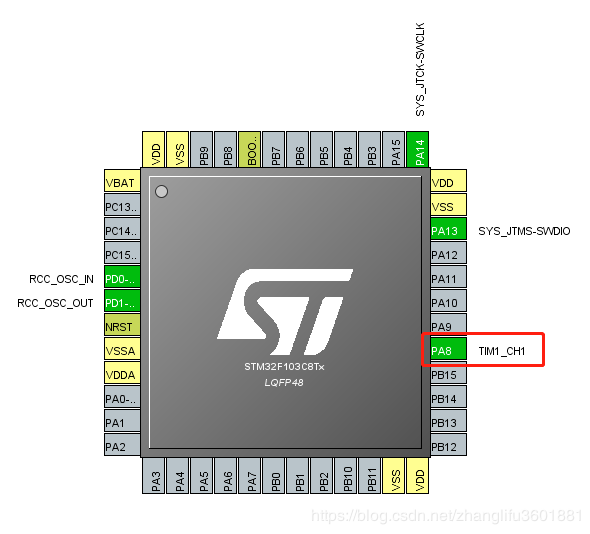

引腳配置
工程代碼

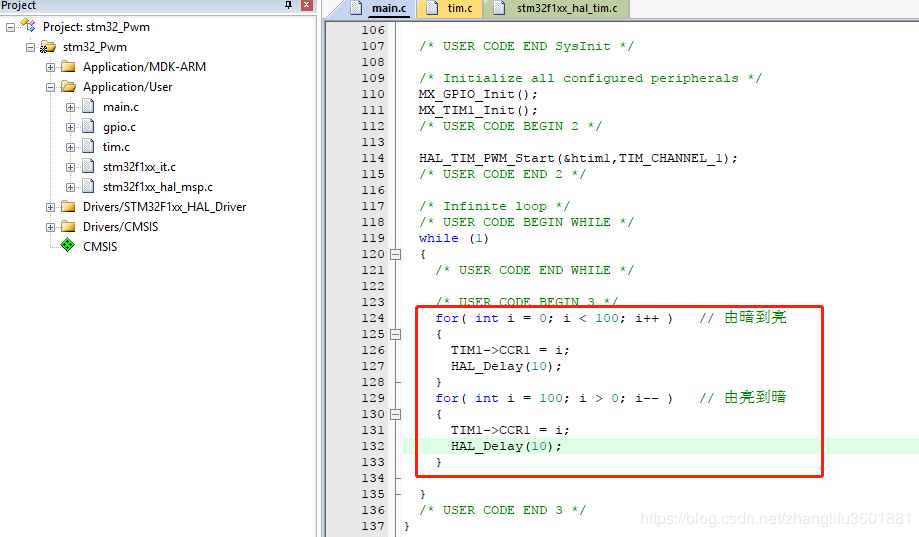

分別在main.c 中加入如下圖所示代碼：
到此，利用定時器產生PWM，并控制其占空比實現控制LED燈的實驗完成，如果將PA8接LED將可以看到LED 由亮到暗，再由暗到亮呼吸變化！！
PWM小時
PWM大時
OK,本期實驗完成！下期見！
上一篇：STM32 基礎系列教程 7 - 單脈沖PWM
下一篇：STM32 基礎系列教程 5 – 系統定時器
