1. S3C244串口概述
串口通訊一般要增加電平轉換電路，原因是TTL/CMOS電平與RS232電平不一致：
TTL/CMOS電平：
CMOS電平：
常用的電平轉換芯片是MAX3232。

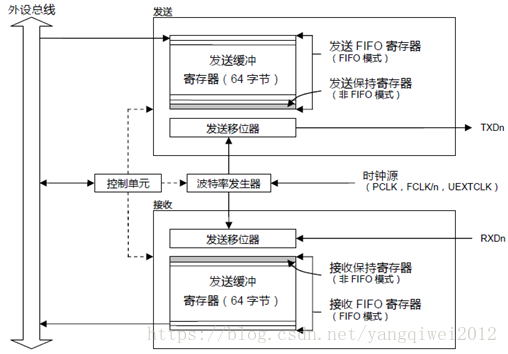

S3C2440有3個獨立的異步串口，可以選擇工作在中斷或DMA方式下。每個UART包括一個波特率發生器、發送器、接收器和一個控制單元。
UART有FIFO模式和非FIFO模式。FIFO模式下可以利用64字節的發送/接收緩沖寄存器，非FIFO模式下只使用了發送/接收緩沖寄存器中的1個字節。本篇入門級以非FIFO為例。
2. 串口設置及相關寄存器
串口引腳是GPIO復用的。本篇UART只用3根引腳：TXD、RXD、GND。

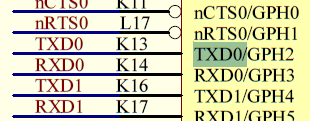

TXD0 – GPH2 , RXD0 – GPH3
需要初始化以下6個寄存器：
ULCONn (UART LINE CONTROLREGISTER) – 設置數據位信息

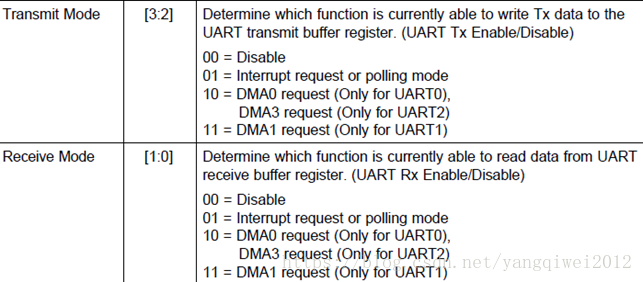

UCONn(UART CONTROL REGISTER) – 設置發送和接收模式，及時鐘源。
UBRDIVn– 設置UART波特率

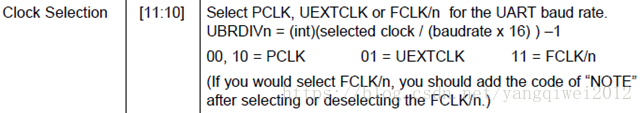

波特率計算公式：

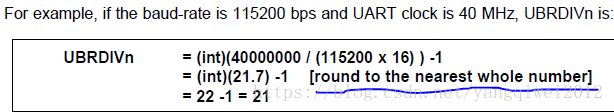

例子：

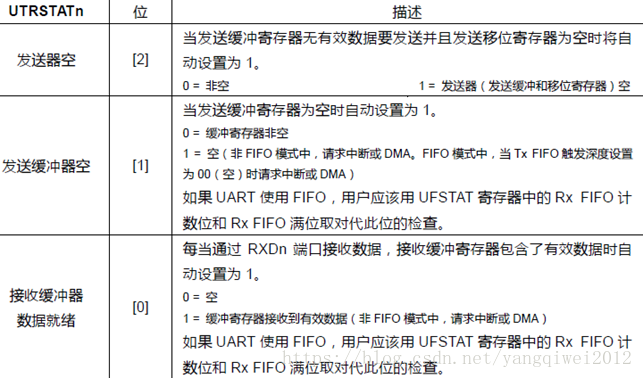

UTRSTATn(UARTTX/RX REGISTER) – 狀態位
使用while(!UTRSTAT0&(1<<2)); 等待發送完成（while(!UTRSTAT0&(1<<1)); 也可以）
使用while(!UTRSTAT0&(1<<0)); 等待接收數據。
UTXHn(HOLDINGREGISTER) – 發送緩沖寄存器(Transmit)
URXHn(HOLDINGREGISTER) – 接收緩沖寄存器(Receive)
3. 串口UART0應用
串口UART0接收到數據后再將其發出去。波特率為115200。
uart.h
#ifndef __UART_H__
#define __UART_H__
extern void Uart0_Init(unsigned int baudrate);
extern void putc(unsigned char c);
extern unsigned char getc(void);
#endif
uart.c
#include "2440addr.h"
#define PCLK 50000000
void Uart0_Init(unsigned int baudrate)
{
rGPHCON &= ~((3<<4)|(3<<6));
rGPHCON |= (2<<4)|(2<<6); //GPH2-TXD, GPH3-RXD
rGPHUP &= ~((1<<2)|(1<<3)); //GPH2,GPH3 enable pull-up
rULCON0 = 0x03; //8-bits 1-stop bit
rUCON0 = 0x05;
rUBRDIV0 = (int)(PCLK/baudrate/16)-1;
rURXH0 = 0;
}
void putc(unsigned char c)
{
rUTXH0 = c;
// while(!(rUTRSTAT0 & (1<<2)));
while(!(rUTRSTAT0 & (1<<1))); //ok
}
unsigned char getc(void)
{
while(!(rUTRSTAT0 & (1<<0)));
return rURXH0;
}
Main.c
#include "common.h"
#include "uart.h"
int Main()
{
unsigned char a;
Uart0_Init(115200);
while(1)
{
a=getc();
putc(a);
}
return 0;
}
