很多單片機有低功耗模式，STM32也不例外。在系統或者電源復位后，微控制器出于運行狀態之下，HCLK為CPU提供時鐘，內核執行代碼。當CPU不需要繼續運行時，可以利用多種低功耗模式來節省功耗，例如等待某個事件觸發。

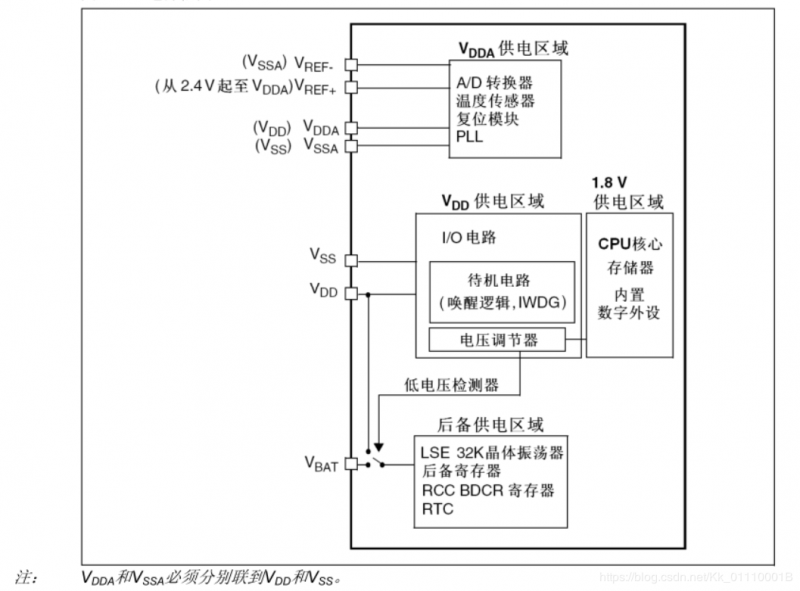

STM32電源框圖
STM32的三種低功耗模式
睡眠模式：內核停止，外設如NVIC，系統時鐘Systick仍運行。
停止模式：所有時鐘都已停止。1.8V內核電源工作。
PLL,HIS和HSE RC振蕩器功能禁止。
寄存器和SRAM內容保留。
待機模式：1.8V內核電源關閉。
只有備份寄存器和待機電路維持供電。
寄存器和SRAM內容全部丟失。實現最低功耗。

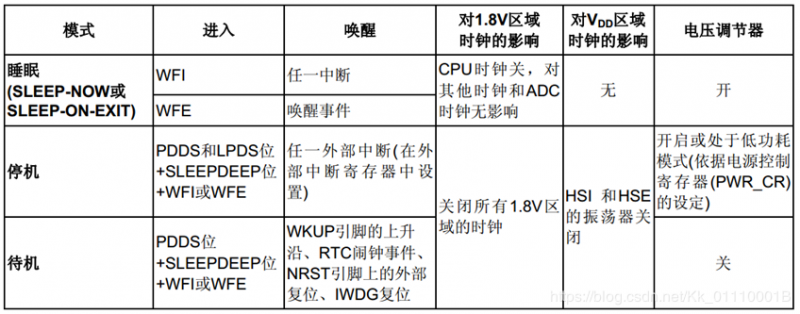

低功耗配置圖(詳細配置參考STM32參考手冊)

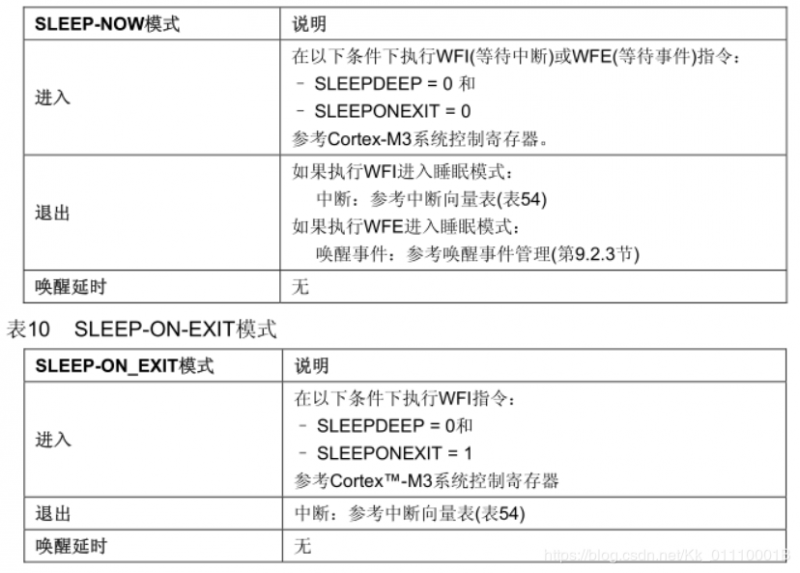

睡眠模式

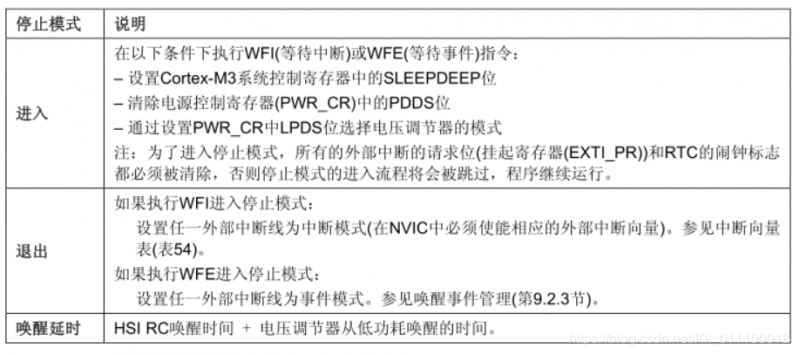

停止模式

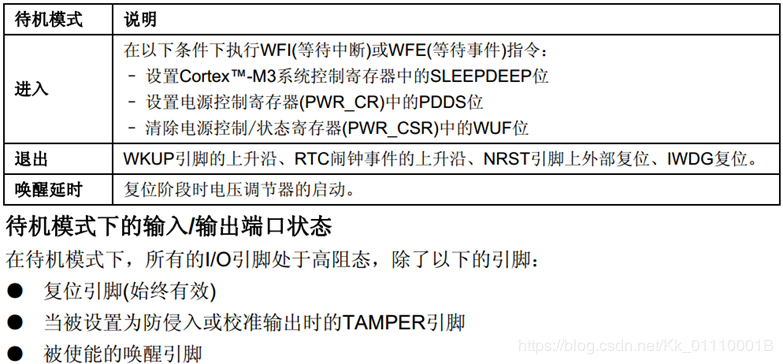

待機模式
電源控制寄存器

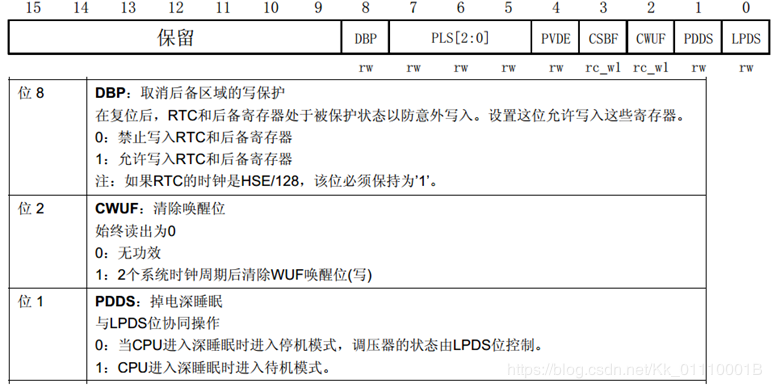

PWR_CR電源控制寄存器

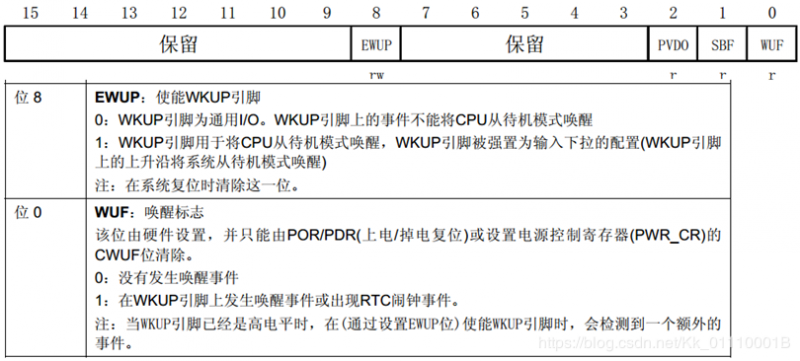

PWR_CSR電源控制/狀態寄存器
部分相關代碼
進入待機模式
/*進入待機模式*/
void Wkup_Standby(void)
{
//復位全部IO
RCC_APB2PeriphResetCmd(RCC_APB2Periph_GPIOA|
RCC_APB2Periph_GPIOB|
RCC_APB2Periph_GPIOC|
RCC_APB2Periph_GPIOD|
RCC_APB2Periph_GPIOE|
RCC_APB2Periph_GPIOF|
RCC_APB2Periph_GPIOG,ENABLE);
//RCC PWR
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);
//WKUP Cmd
PWR_WakeUpPinCmd(ENABLE);
//進入待機模式
PWR_EnterSTANDBYMode();
}
WKUP初始化
//WKUP Init
void Wkup_Init()
{
GPIO_InitTypeDef GPIO_InitTypeStruct;
EXTI_InitTypeDef EXTI_InitTypeStruct;
NVIC_InitTypeDef NVIC_InitTypeStruct;
//RCC GPIOA AFIO
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABLE);
//PA0 IUD
GPIO_InitTypeStruct.GPIO_Mode = GPIO_Mode_IPD;
GPIO_InitTypeStruct.GPIO_Pin = GPIO_Pin_0;
GPIO_InitTypeStruct.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitTypeStruct);
// Config EXTI
GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource0);
EXTI_InitTypeStruct.EXTI_Line = EXTI_Line0;
EXTI_InitTypeStruct.EXTI_LineCmd = ENABLE;
EXTI_InitTypeStruct.EXTI_Mode = EXTI_Mode_Interrupt;
EXTI_InitTypeStruct.EXTI_Trigger = EXTI_Trigger_Rising;
EXTI_Init(&EXTI_InitTypeStruct);
//IT config
NVIC_InitTypeStruct.NVIC_IRQChannel = EXTI0_IRQn;
NVIC_InitTypeStruct.NVIC_IRQChannelCmd = ENABLE;
NVIC_InitTypeStruct.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitTypeStruct.NVIC_IRQChannelSubPriority = 3;
NVIC_Init(&NVIC_InitTypeStruct);
if(Wkup_Keydelay() == 0) Wkup_Standby();
}
