//實驗的思路為對TIM3進行初始化后，進入死循環等到TIM3的溢出中斷，當TIM3_CNT的值等于TIM3_ARR時， 就會產生TIM3的中斷，進入中斷處理函數；TIM3_CNT從0開始計數。
// 看一下時鐘頻率

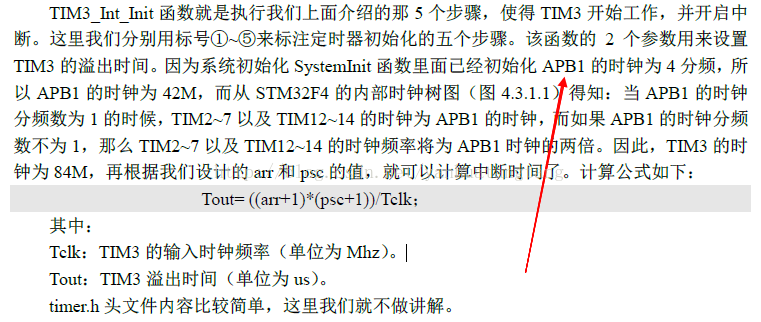

根據時鐘樹得到TIM3掛載在APB1時鐘上，APB1來自SYSCLK時鐘，是來自PLLCLK，有HSE時鐘經過分頻-倍頻-分頻得到的；

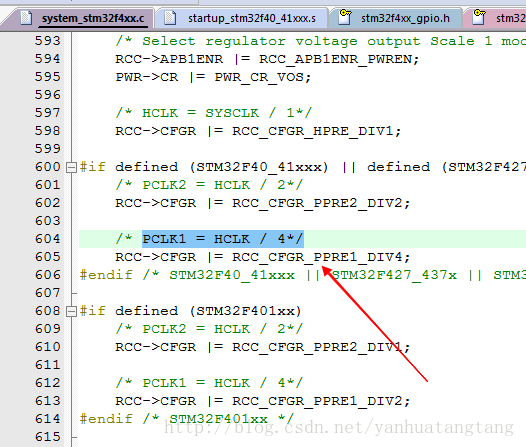

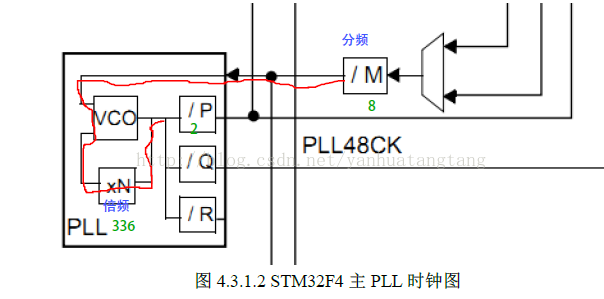

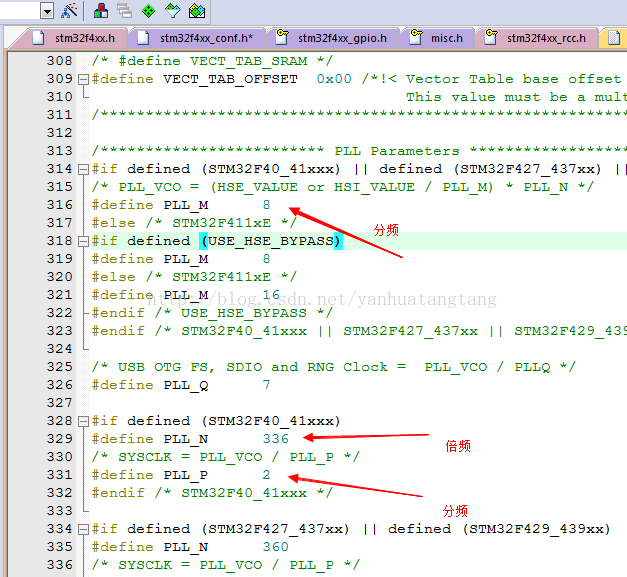

stm32F407中時鐘HSE的頻率為8M，在systemInit()中，先分頻M=8；再倍頻N=336;再分頻P=2；得到SYSCLK的頻率為168Hz,在使用定時器TIM時，需要進行分頻，APB1的時鐘頻率為42Mhz,這里進行了4分頻。
