第一步：stm8 ADC簡介

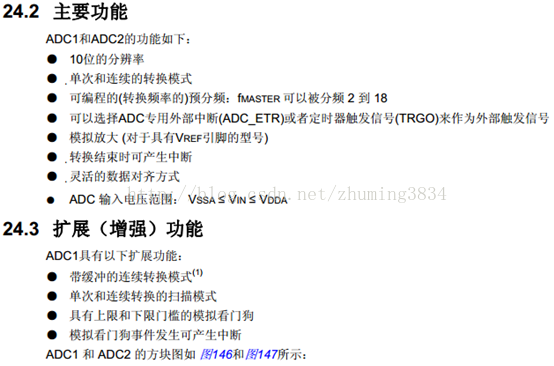

stm8的ADC1和ADC2是10位逐次比較型模擬數字轉換器。A/D轉換的各個通道可以執行單次和連續的轉換模式。

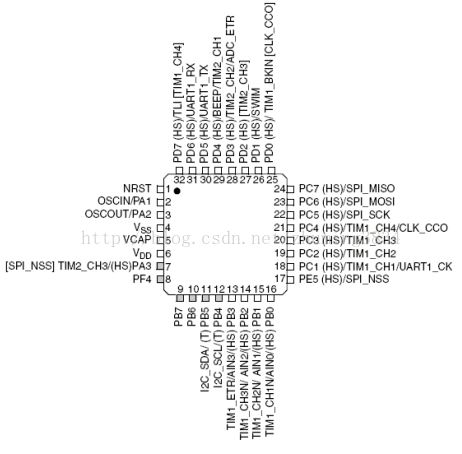

stm8S103k5引腳圖如下：
stm8
可以看見它只有16/15/14/13引腳是ADC的引腳，分別是AIN0、AIN1、AIN2、AIN3。都是ADC1。

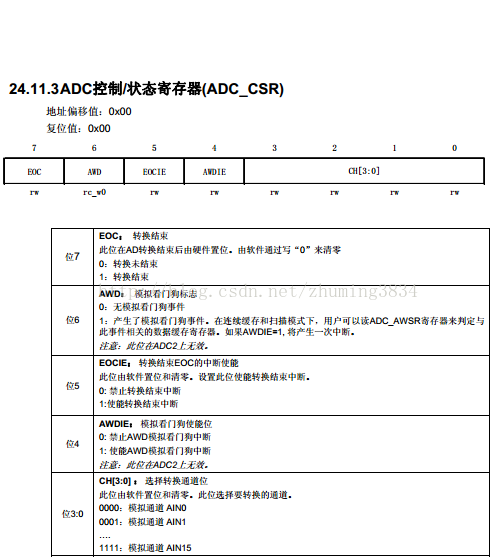

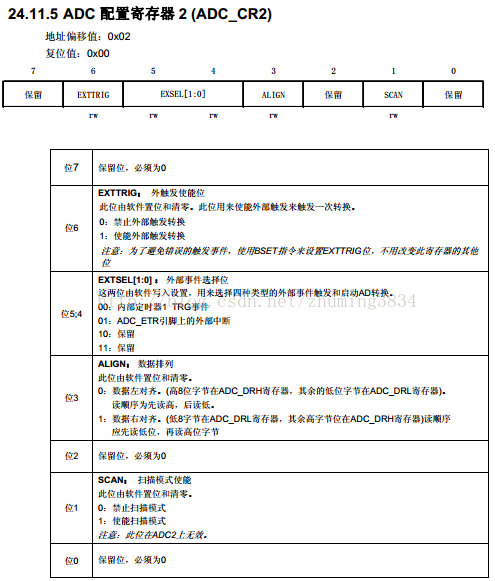

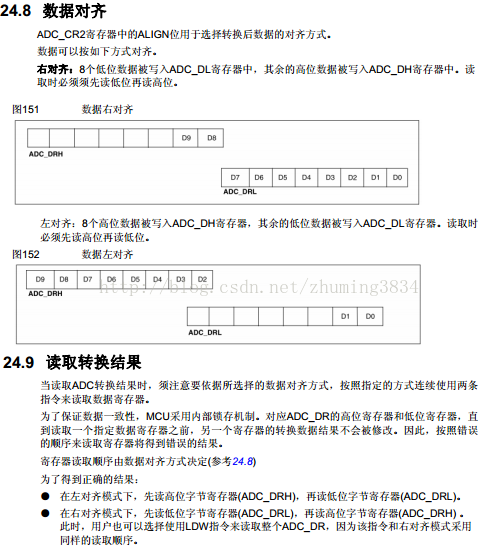

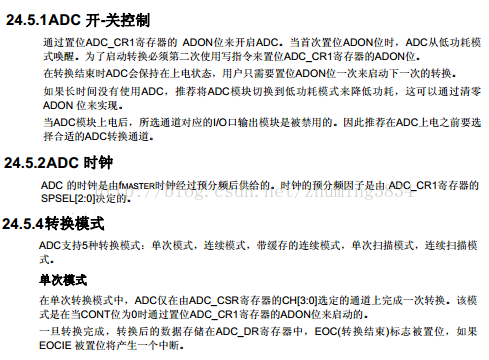

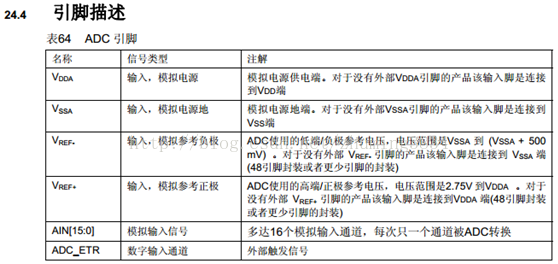

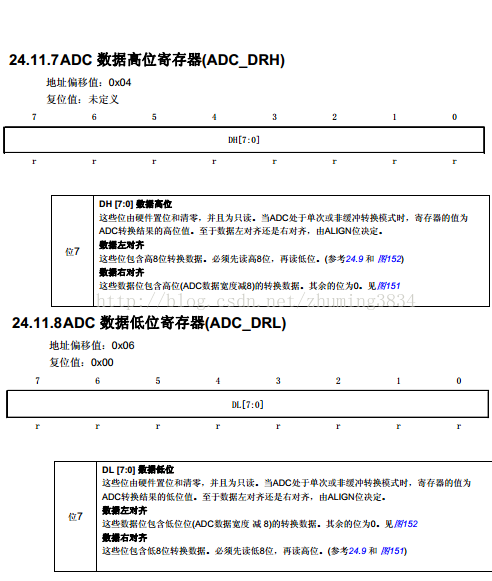

第二步：ADC相關寄存器說明

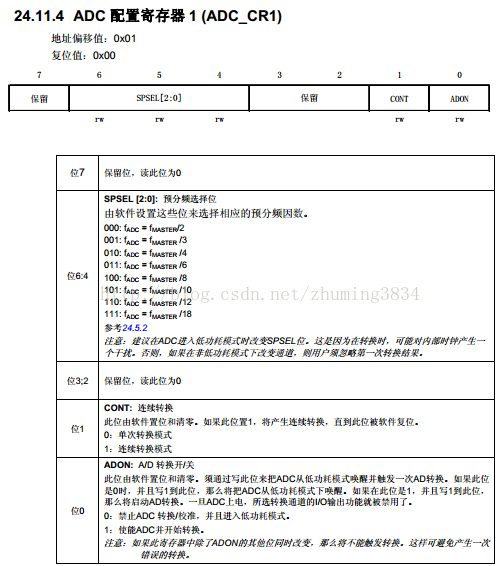

基本還是和前幾節一樣都是直接截圖的數據手冊。
第三步：具體實現
實現功能：PB0腳AIN0，當接3.3V電壓時點亮LED，接地時LED熄滅，沒有可調電阻和可調電源，就這么操作了。
#include "IOSTM8S105K4.h"
#define u16 unsigned int
#define u8 unsigned char
void System_Init(void)
{
CLK_SWR = 0xE1; //選擇高速內部時鐘HSI為主時鐘
CLK_ICKR |= 0x01; //高速內部HSI時鐘使能
while(!(CLK_ICKR&0x02)); //等待內部高速HSI就緒
CLK_CKDIVR = 0x18; // Fhsi = Fhsi = Fcpu = Fmaster = 2MHz
}
/*延時xms函數@ HSI 2MHz*/
void delay_ms(u16 xms)
{
u16 i,j;
for(i=xms;i>0;i--)
for(j=330;j>0;j--)
{
asm("nop");
}
}
void Gpio_Init(void)
{
/*PE5設置為推挽輸出*/
PE_DDR|=0x20;
PE_CR1|=0x20;
PE_CR2|=0x00; //最大為10MHz
}
/*ADC初始化*/
void Adc_Init(void)
{
/*PB0 設置為懸浮輸入*/
PB_DDR &=0xFE; //PB0輸入模式
PB_CR1 &=0xFE; //PB0浮空輸入
PB_CR2 &=0xFE; //PB0禁止外部中斷
/*開啟ADC時鐘*/
CLK_PCKENR2 |= 0x08; //開啟ADC時鐘 ADC時鐘默認是開啟的，可不設置
/*設置ADC時鐘、轉換模式、數據對齊格式和通道*/
ADC_CR1 = 0x00; //ADC時鐘1MHz，單次轉換，關閉ADC 默認如此
ADC_CR2 = 0x00; //數據左對齊，禁止外部觸發，禁止掃描模式 默認如此
ADC_CSR = 0x00; //選擇通道0 AIN0 默認如此
}
/*獲取10位的ADC轉換結果*/
u16 Get_Adc_Result(void)
{
u8 ADC_H,ADC_L;
u16 ADC_temp;
ADC_CR1 |= 0x01; //啟動ADC 啟動ADC電源
delay_ms(1); //延時1ms 等待ADC啟動
ADC_CR1 |= 0x01; //再次啟動ADC轉換
while((ADC_CSR&0x80) == 0); //等待ADC轉換結束
ADC_H = ADC_DRH; //左對齊 先讀高八位
ADC_L = ADC_DRL; //讀取低位值
ADC_temp = (ADC_H << 8) +ADC_L; //兩個八位數據合并成一個16位數據
return ADC_temp; //返回10位ADC轉換結果
}
int main( void )
{
u16 temp;
System_Init();
Gpio_Init();
Adc_Init();
while (1)
{
temp = Get_Adc_Result();
if(temp>=800) //如果ADC轉換結果大于800
{
PE_ODR = 0x00; //PE5口的LED點亮
}
else PE_ODR = 0xFF; //否則PE5口的LED不點亮
delay_ms(800); //延時800ms
}
}
