STM8S103K3: 外部時鐘 + 內部時鐘 的切換。

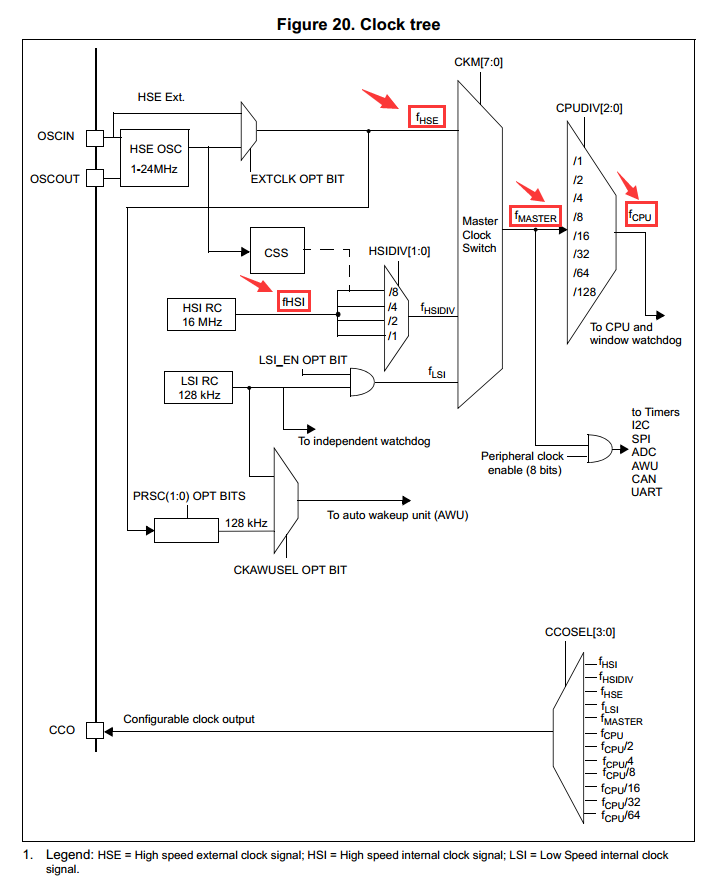

1. 首先看一下 STM8S103K3 的時鐘結構圖，可以幫助你很好的理解。

   這里有幾個時鐘，就是圖中標識的時鐘，需要弄清楚一下：

• fHSE: 外部高速晶振時鐘，它是由外部晶振產生，大小由外部晶振大小決定，STM8S的外部晶振范圍:1-24M，看圖中的”HSE OSC 1-24M“。

• fHSI:內部RC高速時鐘，它是由內部的RC震蕩電路產生的，其值16M。但是可以經過后面的分頻器分頻，四個分頻系數可供選擇（1,2,4,8）。注：精準度比外部晶振的要稍差一些。

• fMASTER:主時鐘，它是由HSE 或者 HSI提供時鐘，主要功能給外圍設備（peripherals，如I2C,SPI,ADC等）提供時鐘，還有給CPU提供時鐘源。

• fCPU:cpu時鐘，它是由fMASTER經過分頻得到，其作用就是給CPU提供時鐘，一個機械周期就是一個fCPU的時鐘周期。

2. 下面是時鐘的源碼部分，可供大家參考。
   這里寫了四段程序，分別是：

• 使用高速內部時鐘（寄存器版）

• 使用高速內部時鐘（庫函數版）

• 使用外部時鐘（寄存器版）

• 使用外部時鐘（庫函數版）

源碼如下，看注釋應該就可以了。

/*******************************************************************************

* Function Name  : InitCpuClock.

* Description    : Initial CPU clock, .

* Input          : None.

* Output         : None.

* Return         : None.

*******************************************************************************/

static void InitCpuClock(void)

{

#if 1

    // 寄存器版本 - 使用高速內部時鐘

    //Use HSI @8MHZ, div = 2; 8=16/2

    CLK->ECKR &= ~CLK_ECKR_HSEEN;                      // 失能外時鐘

    CLK->CKDIVR &= (uint8_t)(~CLK_CKDIVR_HSIDIV);      // 清零內部時鐘預分頻

    CLK->CKDIVR |= CLK_PRESCALER_HSIDIV2;               // 設置內部時鐘預分頻 2; 具體可以參考數據手冊 (reference manual)

    CLK->ICKR |= CLK_ICKR_HSIEN;                        // 使能內部高速時鐘

    while(!(CLK->ICKR&CLK_ICKR_HSIRDY));                // 等待內部高速時鐘穩定, 穩定后則內部時鐘已經開跑了。 時鐘 = 16/2 M

#endif

#if 0

    // 庫函數版本 - 使用內部高速時鐘

    //Use HSI @8MHZ, div = 2; 8=16/2

    CLK_HSECmd(DISABLE);                                // 失能外時鐘

    CLK_HSIPrescalerConfig(CLK_PRESCALER_HSIDIV2);      // 設置內部時鐘預分頻 2; 具體可以參考數據手冊 (reference manual)

    CLK_HSICmd(ENABLE);                                 // 使能內部高速時鐘

    while(!(CLK->ICKR&CLK_ICKR_HSIRDY));                // 等待內部高速時鐘穩定, 穩定后則內部時鐘已經開跑了。 時鐘 = 16/2 M

#endif

#if 0

// 寄存器版本  - 使用外部時鐘

    CLK->CKDIVR |= CLK_PRESCALER_CPUDIV1;               // CPU 時鐘分頻 1，CPU時鐘 = 外部時鐘(即是外部晶振頻率)

    CLK->ECKR |= CLK_ECKR_HSEEN;                        // 允許外部高速振蕩器工作

    while(!(CLK->ECKR & CLK_ECKR_HSERDY));              // 等待外部高速振蕩器準備好

    CLK->SWCR |= CLK_SWCR_SWEN;                         // 使能切換

    CLK->SWR = CLK_SOURCE_HSE;                          // 選擇芯片外部的高速振蕩器為主時鐘

    while(!(CLK->SWCR&CLK_SWCR_SWIF));                  // 等待切換成功

    CLK->SWCR &= ~(CLK_SWCR_SWEN|CLK_SWCR_SWIF);       // 清除切換標志

#endif

#if 0

// 庫函數版本  - 使用外部時鐘

    CLK->CKDIVR |= CLK_PRESCALER_CPUDIV1;               // CPU 時鐘分頻 1，CPU時鐘 = 外部時鐘(即是外部晶振頻率)

    CLK_ClockSwitchConfig(CLK_SWITCHMODE_AUTO,          // 時鐘自動切換模式，注: 參數是自動切換，不然只使用這一個函數是不能切換成功的

                          CLK_SOURCE_HSE,               // 要切換的時鐘(這里是外部時鐘)

                          DISABLE,                      // 是否使能切換完成中斷(這里失能)

                          CLK_CURRENTCLOCKSTATE_ENABLE);// 是否還使能當前時鐘(這里選擇 關掉當前時鐘HSI)

    CLK->SWCR &= ~(CLK_SWCR_SWEN|CLK_SWCR_SWIF);       // 清除切換標志

#endif

}
