一、測試條件
硬件: STM32L432KC
主頻: 80MHz
編譯器: IAR 8.20.1
編譯選項: High Speed no size constraints
CRC 生成多項式: 0x782f
二、測試方法
軟件提前生成CRC表,用于查詢。分別使用軟件CRC算法和硬件CRC外設對一個緩存進行計算,目的是從該緩存中找到同步頭。同步頭共11字節,前兩個字節為后九個字節的CRC校驗值。通過迭代算法依次對11字節進行計算和比較,當找到同步頭后返回同步頭偏移量。通過時間比較兩者之間的速度。
三、測試結果
迭代24464次后,從緩存中找到同步頭。

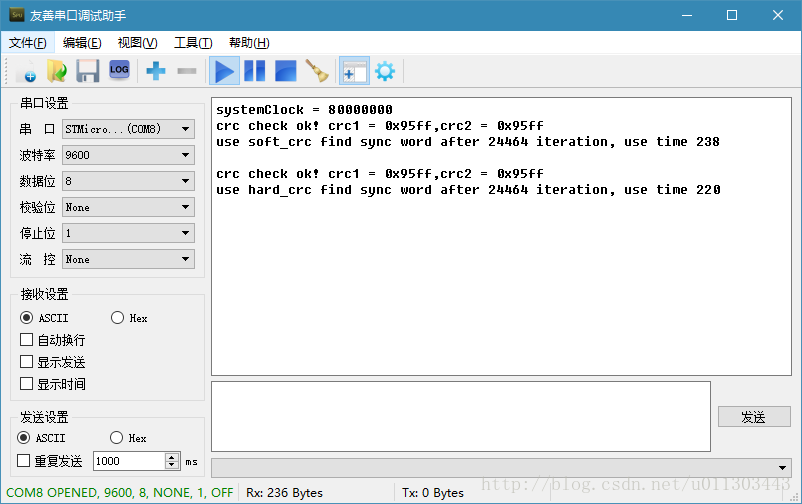

不開啟編譯時間優化時,軟件算法用時238ms,硬件CRC用時220ms。

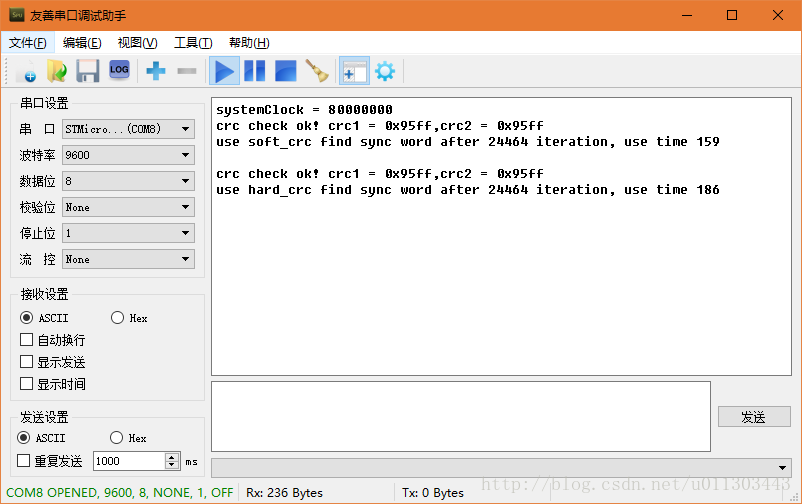

開啟編譯時間優化后,軟件算法用時159ms,硬件CRC用時186ms。
四、附測試代碼
#include "user_crc.h"
#include "stm32l4xx_hal.h"
#define SOFT_CRC 1
#define HARD_CRC 2
CRC_HandleTypeDef CrcHandle;
uint16_t crc_tab[256];
void crc_init()
{
/*##-1- Configure the CRC peripheral #######################################*/
CrcHandle.Instance = CRC;
/* The default polynomial is not used. It is required to defined it in CrcHandle.Init.GeneratingPolynomial*/
CrcHandle.Init.DefaultPolynomialUse = DEFAULT_POLYNOMIAL_DISABLE;
/* Set the value of the polynomial */
CrcHandle.Init.GeneratingPolynomial = CRC_POLYNOMIAL_16B;
/* The user-defined generating polynomial generates a
16-bit long CRC */
CrcHandle.Init.CRCLength = CRC_POLYLENGTH_16B;
/* The default init value is used */
CrcHandle.Init.DefaultInitValueUse = DEFAULT_INIT_VALUE_DISABLE;
/* The input data are not inverted */
CrcHandle.Init.InputDataInversionMode = CRC_INPUTDATA_INVERSION_NONE;
/* The output data are not inverted */
CrcHandle.Init.OutputDataInversionMode = CRC_OUTPUTDATA_INVERSION_DISABLE;
/* The input data are 8-bit long */
CrcHandle.InputDataFormat = CRC_INPUTDATA_FORMAT_BYTES;
if (HAL_CRC_Init(&CrcHandle) != HAL_OK)
{
/* Initialization Error */
Error_Handler();
}
}
void crc_buildTab(uint16_t gen_polynom)
{
for(int value = 0; value < 256; value++)
{
uint16_t crc = value << 8;
for(int i = 0; i < 8; i++)
{
if(crc & 0x8000)
crc = (crc << 1) ^ gen_polynom;
else
crc = crc << 1;
}
crc_tab[value] = crc;
}
}
uint16_t soft_crc_calc(const uint8_t *data, uint16_t len)
{
uint16_t crc = 0x0000;
for(uint16_t offset = 0; offset < len; offset++)
{
crc = (crc << 8) ^ crc_tab[(crc >> 8) ^ data[offset]];
}
return crc;
}
uint16_t hard_crc_calc(const uint8_t *data, uint16_t len)
{
uint16_t crc = 0x0000;
crc = HAL_CRC_Calculate(&CrcHandle, (uint32_t *)data, len);
return crc;
}
uint16_t find_sync_word(uint8_t *data, uint32_t data_len, uint8_t crc_type)
{
uint8_t *ptr;
uint16_t crc_stored,crc_calced;
ptr = data;
for(uint32_t i=0; i { crc_stored = ptr[0]<<8 | ptr[1]; if(crc_type == SOFT_CRC) { crc_calced = soft_crc_calc((uint8_t *)&ptr[2], 9); } else if(crc_type == HARD_CRC) { crc_calced = hard_crc_calc((uint8_t *)&ptr[2], 9); } if( (crc_stored != 0x0000) && (crc_stored == crc_calced) ) { printf("crc check ok! crc1 = 0x%04x,crc2 = 0x%04x\n", crc_stored,crc_calced); return i; } ptr++; } return 0xffff; } void crc_test() { uint32_t tick1,tick2; uint32_t find_cnt = 0; uint16_t gen_polynom = 0x782f; crc_init(); crc_buildTab(gen_polynom); tick1 = HAL_GetTick(); find_cnt = find_sync_word((uint8_t *)superFrameBuf, sizeof(superFrameBuf), SOFT_CRC); tick2 = HAL_GetTick(); printf("use soft_crc find sync word after %d iteration, use time %d\n", find_cnt, tick2 - tick1); printf("\n"); tick1 = HAL_GetTick(); find_cnt = find_sync_word((uint8_t *)superFrameBuf, sizeof(superFrameBuf), HARD_CRC); tick2 = HAL_GetTick(); printf("use hard_crc find sync word after %d iteration, use time %d\n", find_cnt, tick2 - tick1); }
