本文檔介紹的是在 QT 系統環境下 iTOP-iMX6 CAN 實驗調試步驟。給用戶提供了
“can_libs.rar”、“can_tools.zip”和“iTOP-IMX6-QtE4.7-CAN_V1.0.rar”壓縮包，分別是 can 工具需要的庫文件、can 工具二進制文件以及 can 實驗 Qt 源碼。

CAN 是 Controller Area Network 的縮寫，是 ISO 國際標準化的串行通信協議。近年
來，其所具有的高可靠性和良好的錯誤檢測能力受到重視，被廣泛應用于汽車計算機控制系統和環境溫度惡劣、電磁輻射強和振動大的工業環境。

1.硬件連接
作者測試 can，使用的是兩塊 iTOP-iMX6 開發板。板子是 can 的+連接+，-連接-，如下
圖所示。

2.canconfig 工具配置

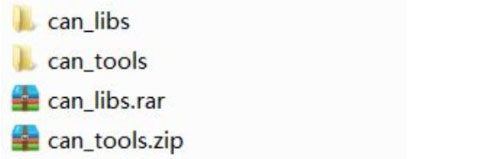

首先配置工具和庫文件，將壓縮包“can_libs.rar”和“can_tools.zip”解壓得到
“can_tools”和“can_libs”，拷貝解壓出來的文件到 tf 卡或者 u 盤，如下圖所示。

然后將 tf 卡或者 u 盤掛載到開發板上（參考使用手冊 11.3.3 小節），如下圖所示。

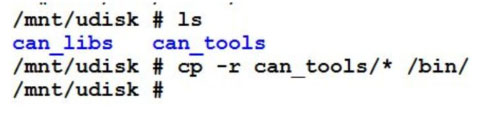

拷貝工具軟件到/bin 目錄下，使用命令“ cp -r can_tools/* /bin/”，如下圖所示。

使用命令“cp -r can_libs/* /lib/”拷貝庫文件到/lib 目錄下，如下圖所示。

使用命令“cd /lib”進入到/lib 目錄，使用“ln -s libsocketcan.so.2.2.1
libsocketcan.so”和“ln -s libsocketcan.so.2.2.1 libsocketcan.so.2”命令，生成鏈接文
件，如下圖所示。

3. 測試軟件的使用

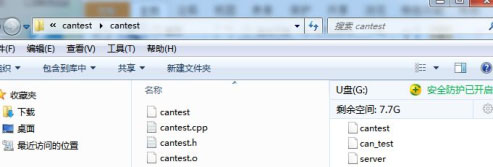

將“iTOP-IMX6-QtE4.7-CAN_V1.0”解壓后“cantest”目錄下可執行文件“cantest”
拷貝到 U 盤上，如下圖所示。

然后使用命令“mount /dev/udisk /mnt/disk/”將 u 盤掛載到開發板上，使用命令
“cp -r /mnt/disk/cantest /topeet/”將可執行文件拷貝到“/topeet”目錄下，使用命令“umount /dev/udisk”解除掛載，如下圖所示。

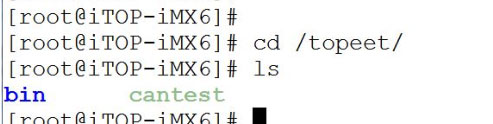

以同樣的方式將可執行文件拷貝到另一個開發板上，使用命令“cd /topeet”進入
“/topeet”目錄下，我們可以使用命令“ls”查看到“cantest”，如下圖所示。

在兩塊開發板上，分別使用命令“./cantest -qws”，如下圖所示。

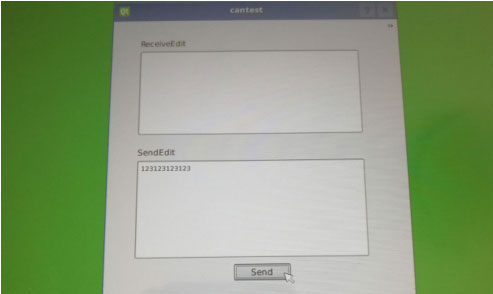

如下圖所示，開發板接入鼠標，點擊發送。

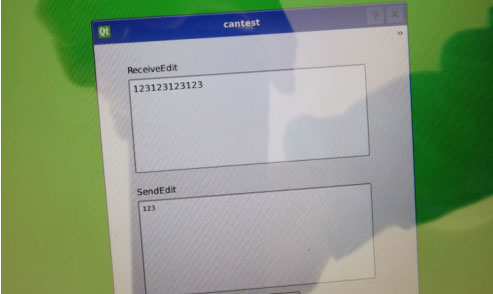

另一個開發板會接收到發來的信息，如下圖。
