ESP32學習筆記(4)——UART串口使用

發布者:知識的海洋最新更新時間:2025-03-04 來源: jianshu關鍵字:ESP32  UART  串口使用 手機看文章 掃描二維碼
隨時隨地手機看文章

一、概述

通用異步收發送器(UART)是一種硬件特性,它使用廣泛適應的異步串行通信接口(如RS 232、RS 422、RS 485)來處理通信(即時序要求和數據幀)。UART提供了一種廣泛采用和廉價的方法來實現不同設備之間的全雙工或半雙工數據交換。

ESP32芯片有三個UART控制器(UART 0、UART 1和UART 2),它們具有一組相同的寄存器,以便于編程和靈活性。

每個UART控制器都是獨立配置的,參數包括波特率、數據比特長度、位序、停止位數、奇偶校驗位等。所有控制器都與不同廠商的UART支持設備兼容,還可以支持紅外數據關聯協議(IRDA)。

ESP-IDF 編程指南——UART

二、API說明

以下 UART 接口位于 driver/include/driver/uart.h。

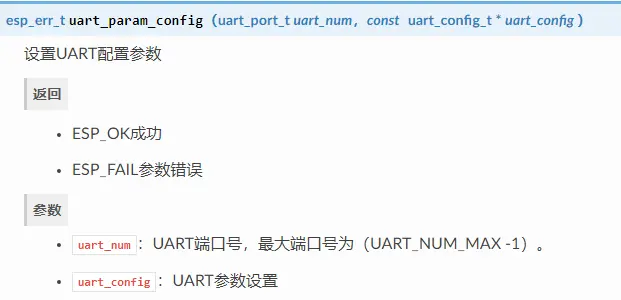

2.1 uart_param_config

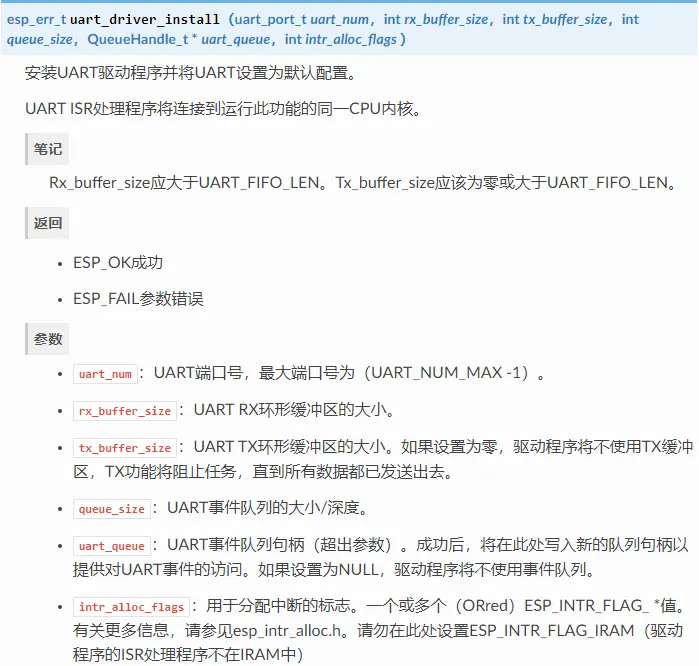

2.2 uart_driver_install

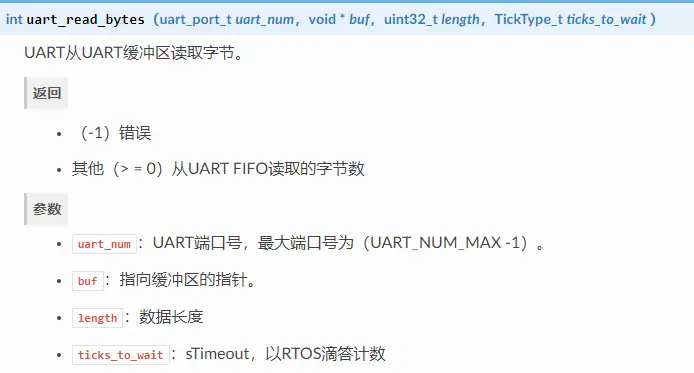

2.3 uart_read_bytes

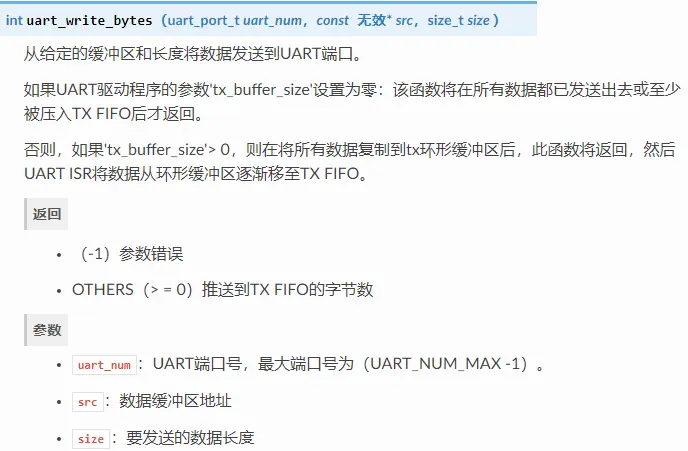

2.4 uart_write_bytes

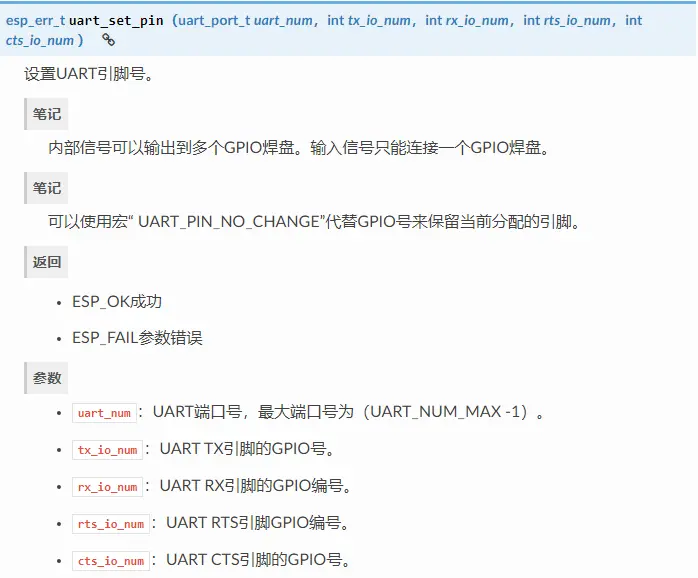

2.5 uart_set_pin

ESP32的串口是支持引腳映射的,比如我的開發板串口一默認的是GPIO9和GPIO10,現在將TX、RX映射到GPIO4和GPIO5上。

三、編程流程

3.1 設置通信參數

如設置波特率、數據位、停止位等

在結構體中進行配置:


typedef struct {

    int baud_rate;                      /*!< UART baud rate*/

    uart_word_length_t data_bits;       /*!< UART byte size*/

    uart_parity_t parity;               /*!< UART parity mode*/

    uart_stop_bits_t stop_bits;         /*!< UART stop bits*/

    uart_hw_flowcontrol_t flow_ctrl;    /*!< UART HW flow control mode (cts/rts)*/

    uint8_t rx_flow_ctrl_thresh;        /*!< UART HW RTS threshold*/

    union {

        uart_sclk_t source_clk;         /*!< UART source clock selection */

        bool use_ref_tick  __attribute__((deprecated)); /*!< Deprecated method to select ref tick clock source, set source_clk field instead */

    };} uart_config_t;

3.2 設置通信引腳

ESP32的串口是支持引腳映射的,比如我的開發板串口一默認的是GPIO9和GPIO10,現在將TX、RX映射到GPIO4和GPIO5上。


請調用函數uart_set_pin()并指定驅動程序應將Tx,Rx,RTS和CTS信號路由至的GPIO引腳號。


如果要為特定信號保留當前分配的管腳號,請傳遞宏UART_PIN_NO_CHANGE。


應該為不使用的引腳指定相同的宏。


// Set UART pins(TX: IO17 (UART2 default), RX: IO16 (UART2 default), RTS: IO18, CTS: IO19)ESP_ERROR_CHECK(uart_set_pin(UART_NUM_2, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE, 18, 19));

3.3 驅動程序安裝

設置好通信引腳后,通過調用安裝驅動程序uart_driver_install()并指定以下參數:


Tx環形緩沖區的大小


Rx環形緩沖區的大小


事件隊列句柄和大小


分配中斷的標志


該功能將為UART驅動程序分配所需的內部資源。


// Setup UART buffered IO with event queueconst int uart_buffer_size = (1024 * 2);QueueHandle_t uart_queue;// Install UART driver using an event queue hereESP_ERROR_CHECK(uart_driver_install(UART_NUM_2, uart_buffer_size,

                                        uart_buffer_size, 10, &uart_queue, 0));

3.4 運行UART通信

串行通信由每個UART控制器的有限狀態機(FSM)控制。


發送數據的過程涉及以下步驟:


將數據寫入Tx FIFO緩沖區


FSM序列化數據


FSM將數據發送出去


接收數據的過程類似,但是步驟相反:


FSM處理傳入的串行流并將其并行化


FSM將數據寫入Rx FIFO緩沖區


從Rx FIFO緩沖區讀取數據


因此,應用程序?qū)⒈幌拗茷榉謩e使用uart_write_bytes()和從相應的緩沖區寫入和讀取數據uart_read_bytes(),而FSM將完成其余的工作。


3.4.1 發送

準備好要傳輸?shù)臄?shù)據后,調用該函數uart_write_bytes()并將數據緩沖區的地址和數據長度傳遞給該函數。該函數將數據復制到Tx環形緩沖區(立即或在有足夠空間可用之后),然后退出。當Tx FIFO緩沖區中有可用空間時,中斷服務程序(ISR)將數據從Tx環形緩沖區移至后臺的Tx FIFO緩沖區。下面的代碼演示了此功能的用法。


// Write data to UART.char* test_str = 'This is a test string.n';uart_write_bytes(uart_num, (const char*)test_str, strlen(test_str));

該功能uart_write_bytes_with_break()類似于uart_write_bytes()但在傳輸結束時添加了一個串行中斷信號。意味著它會在發送完數據之后,設置TX低電平一段時間(RTOS任務節拍為單位)。


// Write data to UART, end with a break signal.uart_write_bytes_with_break(uart_num, 'test breakn',strlen('test breakn'), 100);

將數據寫入Tx FIFO緩沖區的另一個功能是uart_tx_chars()。不像uart_write_bytes(),此功能在可用空間之前不會阻塞。相反,它將寫入可立即放入硬件Tx FIFO中的所有數據,然后返回已寫入的字節數。


有一個“陪伴”功能uart_wait_tx_done(),可監視Tx FIFO緩沖區的狀態并在其為空時返回。


// Wait for packet to be sentconst int uart_num = UART_NUM_2;ESP_ERROR_CHECK(uart_wait_tx_done(uart_num, 100)); // wait timeout is 100 RTOS ticks (TickType_t)

3.4.2 接收

UART接收到數據并將其保存在Rx FIFO緩沖區后,需要使用函數進行讀出uart_read_bytes()。,這個函數會阻塞待在那里,直到讀滿需要的字節,或是超時。


在讀取數據之前,您可以調用來檢查Rx FIFO緩沖區中可用的字節數uart_get_buffered_data_len(),然后再讀取相應的內容,這樣就不會造成不必要的阻塞。下面給出了使用這些功能的示例。


// Read data from UART.const int uart_num = UART_NUM_2;uint8_t data[128];int length = 0;ESP_ERROR_CHECK(uart_get_buffered_data_len(uart_num, (size_t*)&length));length = uart_read_bytes(uart_num, data, length, 100);

如果不再需要Rx FIFO緩沖區中的數據,則可以通過調用清除緩沖區uart_flush()。


四、串口回環輸出

這里我將GPIO4、GPIO5改成了GPIO23、GPIO18


#include #include 'freertos/FreeRTOS.h'#include 'freertos/task.h'#include 'driver/uart.h'#include 'driver/gpio.h'/**

 * This is an example which echos any data it receives on UART1 back to the sender,

 * with hardware flow control turned off. It does not use UART driver event queue.

 *

 * - Port: UART1

 * - Receive (Rx) buffer: on

 * - Transmit (Tx) buffer: off

 * - Flow control: off

 * - Event queue: off

 * - Pin assignment: see defines below

 */#define ECHO_TEST_TXD  (GPIO_NUM_23)#define ECHO_TEST_RXD  (GPIO_NUM_18)#define ECHO_TEST_RTS  (UART_PIN_NO_CHANGE)#define ECHO_TEST_CTS  (UART_PIN_NO_CHANGE)#define BUF_SIZE (1024)static void echo_task(void *arg){

    /* Configure parameters of an UART driver,

     * communication pins and install the driver */

    uart_config_t uart_config = {

        .baud_rate = 115200,

        .data_bits = UART_DATA_8_BITS,

        .parity    = UART_PARITY_DISABLE,

        .stop_bits = UART_STOP_BITS_1,

        .flow_ctrl = UART_HW_FLOWCTRL_DISABLE,

        .source_clk = UART_SCLK_APB,

    };

    uart_driver_install(UART_NUM_1, BUF_SIZE * 2, 0, 0, NULL, 0);

    uart_param_config(UART_NUM_1, &uart_config);

    uart_set_pin(UART_NUM_1, ECHO_TEST_TXD, ECHO_TEST_RXD, ECHO_TEST_RTS, ECHO_TEST_CTS);


    // Configure a temporary buffer for the incoming data

    uint8_t *data = (uint8_t *) malloc(BUF_SIZE);


    while (1) {

        // Read data from the UART

        int len = uart_read_bytes(UART_NUM_1, data, BUF_SIZE, 20 / portTICK_RATE_MS);

        // Write data back to the UART

        uart_write_bytes(UART_NUM_1, (const char *) data, len);

    }}void app_main(void){

    xTaskCreate(echo_task, 'uart_echo_task', 1024, NULL, 10, NULL);}

五、串口隊列接收

/*********************************************************************

 * INCLUDES

 */#include #include #include #include 'freertos/FreeRTOS.h'#include 'freertos/task.h'#include 'freertos/queue.h'#include 'driver/uart.h'#include 'esp_log.h'#define BUF_SIZE (1024)#define UART_MAX_NUM_RX_BYTES (1024)static void uartEventTask(void *pvParameters);/*********************************************************************

 * LOCAL VARIABLES

 */static QueueHandle_t s_uart0Queue;static const char *TAG = 'board_uart';/*********************************************************************

 * PUBLIC FUNCTIONS

 *//**

 @brief 串口驅動初始化

 @param 無

 @return 無

*/void UART_Init(void){

    // Configure parameters of an UART driver,

    // communication pins and install the driver

    uart_config_t uart_config =

    {

        .baud_rate = 115200,

        .data_bits = UART_DATA_8_BITS,

        .parity = UART_PARITY_DISABLE,

        .stop_bits = UART_STOP_BITS_1,

        .flow_ctrl = UART_HW_FLOWCTRL_DISABLE    };


    uart_param_config(UART_NUM_0, &uart_config);                                            // 配置串口0參數

    uart_set_pin(UART_NUM_0, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE);// 配置串口0引腳

    // Install UART driver, and get the queue.

    uart_driver_install(UART_NUM_0, BUF_SIZE * 2, BUF_SIZE * 2, 100, &s_uart0Queue, 0);     // 安裝UART驅動程序


    // Create a task to handler UART event from ISR

    xTaskCreate(uartEventTask, 'uartEventTask', 2048, NULL, 12, NULL);  }/*********************************************************************

 * LOCAL FUNCTIONS

 */static void uartEventTask(void *pvParameters){

    uart_event_t event;

    uint8_t *pTempBuf = (uint8_t *)malloc(UART_MAX_NUM_RX_BYTES);


    for(;;)

    {

        // Waiting for UART event.

        if(xQueueReceive(s_uart0Queue, (void *)&event, (portTickType)portMAX_DELAY))

        {

            bzero(pTempBuf, UART_MAX_NUM_RX_BYTES);


            switch(event.type)

            {

                // Event of UART receving data

                // We'd better handler data event fast, there would be much more data events than

                // other types of events. If we take too much time on data event, the queue might be full.

                case UART_DATA:

                    // ESP_LOGI(TAG, '[UART DATA]: %d', event.size);

                    uart_read_bytes(UART_NUM_0, pTempBuf, event.size, portMAX_DELAY);

                    uart_write_bytes(UART_NUM_0, (const char *)pTempBuf, event.size);

                    break;


                // Event of HW FIFO overflow detected

                case UART_FIFO_OVF:

                    ESP_LOGI(TAG, 'hw fifo overflow');

                    // If fifo overflow happened, you should consider adding flow control for your application.

[1] [2]
