【STM32學習筆記4.3】GPIO輸入模式控制

發布者:SereneSpirit最新更新時間:2025-02-07 來源: jianshu關鍵字:STM32  GPIO 手機看文章 掃描二維碼
隨時隨地手機看文章

前言

本系列文章統一圍繞STM32F103C8T6最小系統開發板進行記錄,如涉及其他開發板將會特別說明。

HC-SR501人體紅外傳感器

工作原理

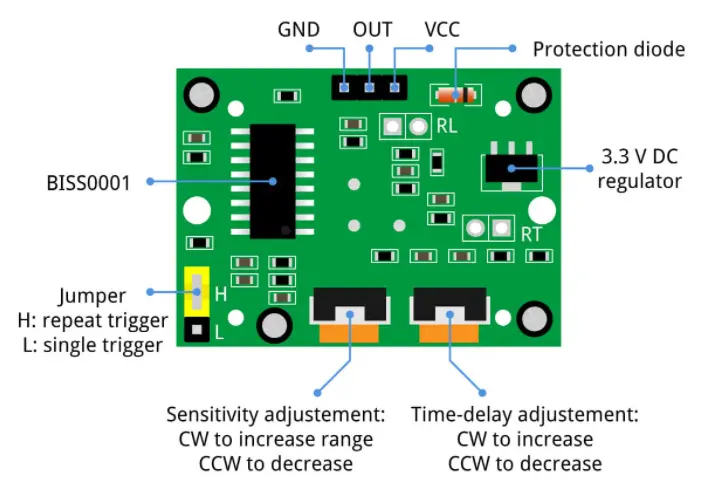

HC-SR501模塊三個引腳從左到右分別為GND、Output和VCC,其中VCC工作電壓范圍為5V-20V。



觸發模式

可通過跳線選擇模塊感應觸發方式:

  1. 不可重復觸發方式:感應輸出高電平后,延時時間一結束,輸出將自動從高電平變?yōu)?a href="http://www.nncyjs.com/zhuanti/qXzvTS" style="color:#4595e6;" target="_blank">低電平。

  2. 重復觸發方式: 感應輸出高電平后,在延時時間段內,如果有人體在其感應范圍內活動,其輸出將一直保持高電平,直到人離開后才延時將高電平變?yōu)榈碗娖?感應模塊檢測到人體的每一次活動后會自動順延一個延時時間段,并且以最后一次活動的時間為延時時間的起始點)。

感應距離(Sensitivity adjustment)

左側電位器可調節模塊感應距離,順時針旋轉,感應距離增大(最大約 7 米),反之,感應距離減小(最小約 3 米)。

延時時間(Time-delay adjustment)

右側電位器可調節模塊感應距離,順時針旋轉,感應延時加長(最大約300S),反之,感應延時減短(最小約 0.5S)。

配置思路

  1. 開啟時鐘:GPIOB

  2. 配置初始化結構體參數:

    1. 引腳:PB10

    2. 輸出模式:下拉輸入(當檢測到人體時返回高電平)

  3. 初始化GPIO端口。

  4. 控制操作:輪詢判斷,檢測到人體后LED亮起。

代碼

初始化函數

void drv_pir_init(void)

{

    GPIO_InitTypeDef pir;

    // 打開GPIOB的時鐘

    RCC_APB2PeriphClockCmd(PIR_GPIO_CLK, ENABLE);


    // 配置IO口:PB10作為讀入數據的引腳,持續保持低電平,不需要配置輸出速度

    // 當檢測到人體時,輸出變?yōu)楦唠娖?p>    pir.GPIO_Mode = GPIO_Mode_IPD;

    pir.GPIO_Pin = GPIO_Pin_10;


    // 調用GPIO初始化函數

    GPIO_Init(GPIOB, &pir);

}

讀取狀態

u8 drv_pir_detect(void){
    return GPIO_ReadInputDataBit(PIR_GPIO_PORT, PIR_GPIO_PIN);}

輪詢觸發

通過在主函數中輪詢觸發以點亮LED。

int main(){
    drv_led_init();
    drv_pir_init();
    while (1) {
        if (drv_pir_detect() == PIR_DETECT) {
            if (drv_pir_detect() == PIR_DETECT) {
                drv_led_ctl(LED_ON);
            } else {
                drv_led_ctl(LED_OFF);
            }
        } else {
            drv_led_ctl(LED_OFF);
        }
    }
    return 0;}
