主板上焊接圓插母，焊孔加大，圓插母貼到主板，PRO MICRO模塊元件面朝向主板，模塊不采用插針，而直接焊元件腳當插針，將高度降到最低。

?

?

模塊是micro插座，用導線將模塊連接到主板的type c插座；reset采用微動開關，對著底板的位置開一小孔，方便燒錄固件。

?

?

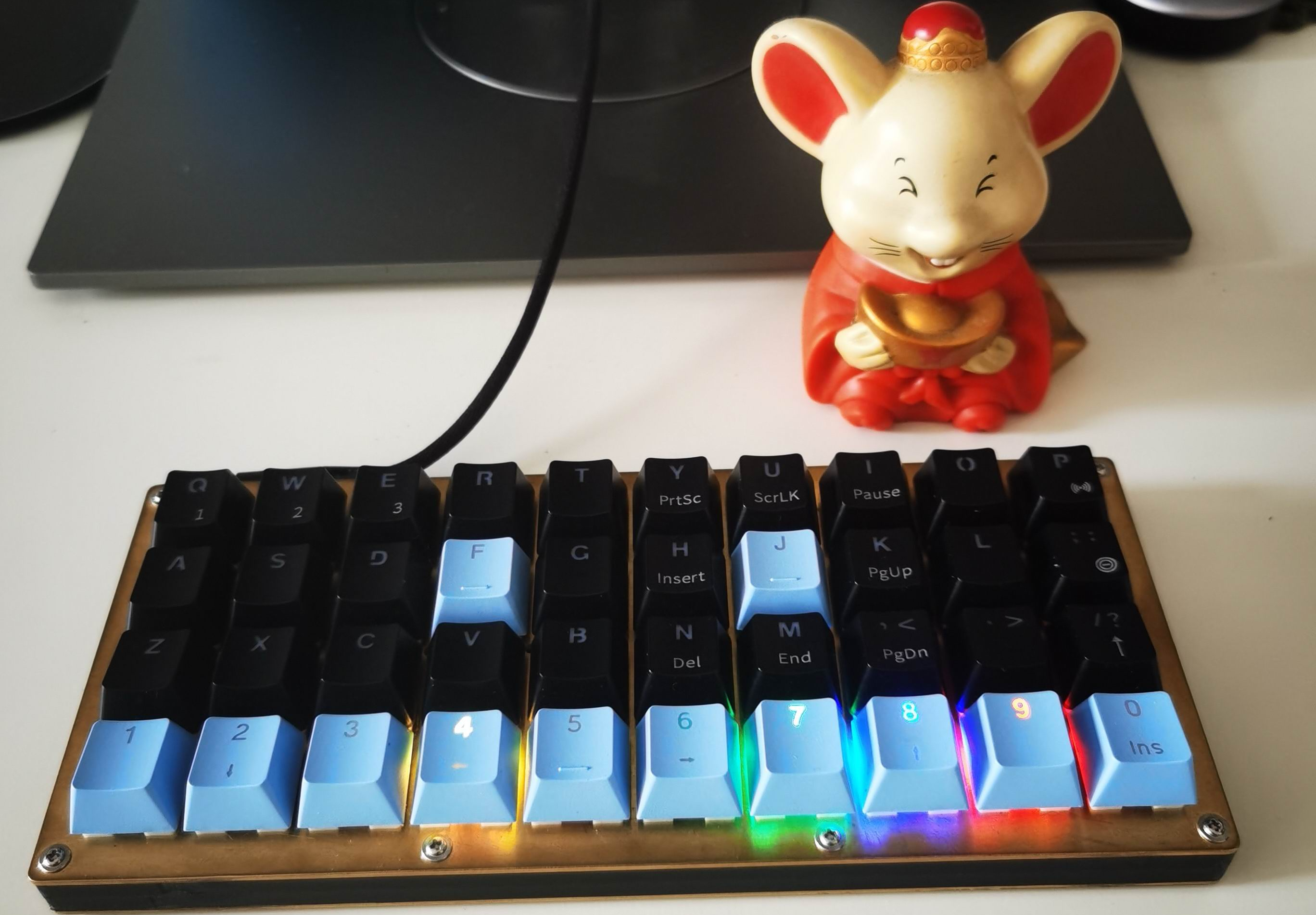

最下方一行裝了RGB燈，不同的顏色對應不同的層。

?

銅定、銅底

?

?

0層：字母+功能鍵，Fn1進入標點符號層，Fn2進入數字層，Fn3為F功能區、虛擬鼠標、方向鍵，Fn4為軟件快捷鍵和媒體鍵。

按Fn1加空格切換中文，輸入中文時，拇指按空格選第一個字，Shift選第二個字，輸入大寫字母左手拇指按Shift，所有操作均無需離開主區域。

?

?

1層：所有標點符號按個人習慣和易于記憶布置，如？就是Fa發問的F位置，#就在井號的J位置…… +-×/=和2層的數字鍵盤一致。

?

?

2層 ：右邊是完整的數字小鍵盤，雙擊Fn2還可以鎖定2層，方便大量輸入數字時使用。左邊是方向鍵，方便文字編輯時使用，使用時雙手手無需做移動。

?

?

3層：右手拇指摁在Fn3上，就像用鼠標的手勢一樣，方便舒服。

直列鍵盤與常規鍵盤相比，最大的優勢就是方向鍵、數字小鍵盤等布局很整齊好用。用來玩游戲，也可以設置專門的一層。

鍵盤雖小，功能齊全，小白也可享受DIY的樂趣。

鍵位設置是整個鍵盤的靈魂，按需設置好，使用將很方便，它很快就成為我唯一的主力鍵盤。

?

以上為V1.0版的鍵位設置，經過不停的使用，進入了2.0版的更新，更高效更好用了，不斷更新的版本詳見附件。

?

小配列鍵盤如何做到好用？

精心設計的小配列設置，所有按鍵均在十指舒服操作范圍，小指無需向外按鍵；

最頻繁使用的回車鍵、退格鍵就在右手小指下，無需移動即可操作；

切換1、2層的按鍵及shift、空格鍵就在兩拇指下方，拇指的作用不再只用來按空格，十指利用率有效提高；
左手拇指按Fn1鍵，左手下面是完整的數字小鍵盤與運算符號，非常適合左手數字，右手鼠標的操作；【更新】
右手拇指按Fn2鍵，右手下面是上下左右與Home、End等方向鍵，手勢與拿鼠標相似，自然舒服，在碼字時尤其方便移動光標位；【更新】
所有標點符號只需拇指按Fn1鍵或Fn2鍵，另一只手的手指按相應按鍵即可，所有鍵位均在手指舒適區；
左手拇指按Fn3鍵，單手按F鍵簡單易用，右手Fn3鍵，虛擬鼠標……【更新】

?

參考資料，感謝各位大牛的貢獻！
https://docs.qmk.fm/#/zh-cn/

http://www.keyboard-layout-editor.com/

https://kbfirmware.com/

http://builder.swillkb.com/

https://www.bilibili.com/read/cv10071032/

https://www.zfrontier.com/app/flow/2dq9AoE37KpE

https://post.smzdm.com/p/aekz8pdm/

https://www.zfrontier.com/app/flow/2wqGYOQPMpOQ

https://www.bilibili.com/read/cv5275203/

?

歡迎大家指正或建議。

?
