因HAL庫運行效率慢,所以串口部分使用LL庫,LL庫更底層
工程設置

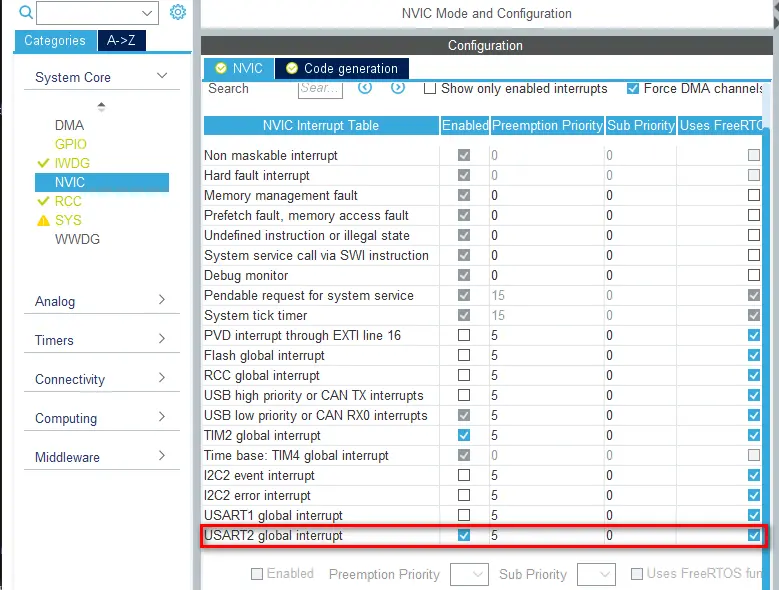

1、開啟串口中斷

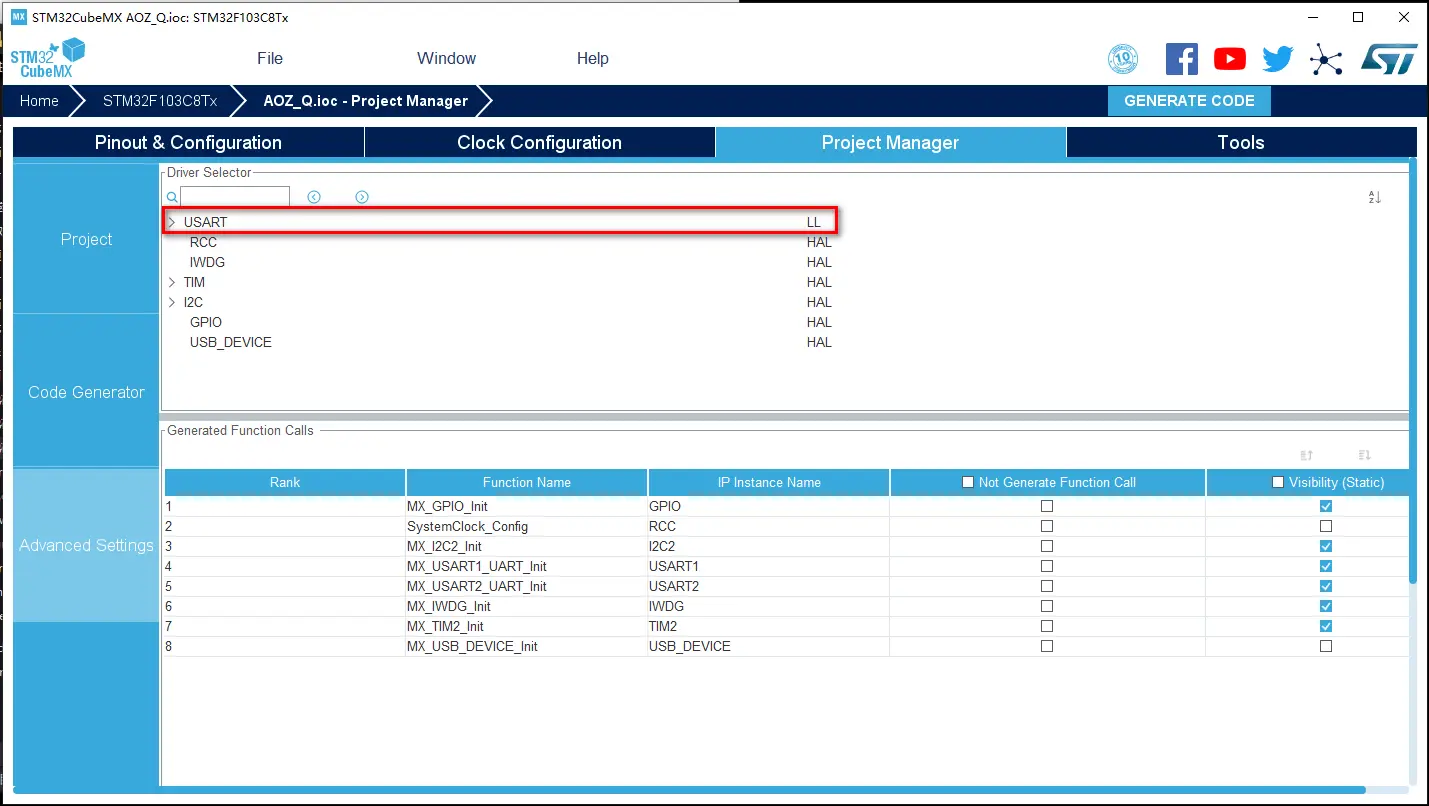

2、串口使用LL庫

1、設置中斷回調
void LLx_UART2_RxCpltCallback(unsigned char data){
ReceiveData(&wirless_dev, data);}
2、設置串口中斷
void USART2_IRQHandler(void){
/* USER CODE BEGIN USART2_IRQn 0 */
extern void LLx_UART2_RxCpltCallback();
volatile unsigned char data;
data = USART2->DR;
LLx_UART2_RxCpltCallback(data);
LL_USART_ClearFlag_RXNE(USART2);
/* USER CODE END USART2_IRQn 0 */
/* USER CODE BEGIN USART2_IRQn 1 */
/* USER CODE END USART2_IRQn 1 */}
3、設置串口發送函數
static void uart2_DataOut(uint8_t * data, uint16_t datasize){
for (uint8_t a = 0; a < datasize; a++)
{
while(!LL_USART_IsActiveFlag_TXE(USART2)){};
LL_USART_TransmitData8(USART2,*(data + a));
}}
4、打開串口中斷
LL_USART_ClearFlag_RXNE(USART2);
LL_USART_EnableIT_RXNE(USART2);
注意:進中斷一定要清中斷!!!!
