一、 使用工具

1. cortex-debug 插件


1. PyOcd 燒錄器

可以通過 pip install pyocd  來安裝

二、 pyocd 配置

首先要找到其芯片對應的包。其網上找。我這里使用的是 stm32f103ve ，其包是Keil.STM32F1xx_DFP.2.4.0.pack。

另外在項目中加入 pyocd 的配置文件 pyocd.yaml。其內容為，

  pack:
      - ChipPackage/Keil.STM32F1xx_DFP.2.4.0.pack

即包的路徑。

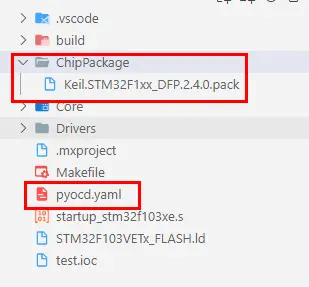

我以 stm32cubemx 生的項目結構為例，


其中 pyocd 的下載命令為，

 > pyocd  load   -t   stm32f103ve  ./build/test.elf

三、 vscode 的 launch.json 配置

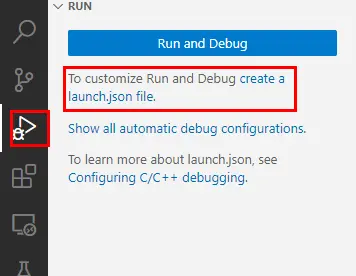

首先創建調試的配置文件 launch.json


選擇 C/C++(LLVM/GDB)的調試方式，然后就生成相應的配置文件。

接下來，點擊右正角的按鈕


選擇 Cortex Debug: PyOcd

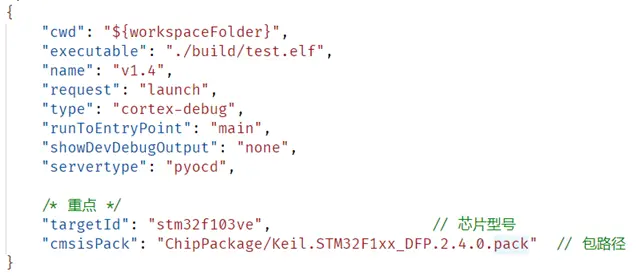

插件就會幫我們生成默認的配置信息。

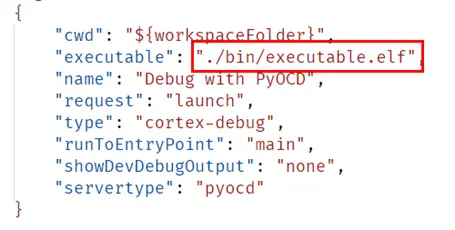

其中 executable 代表你的可執行文件路徑

其他的含義：

• cwd 工作目錄

• executable 執行文件

• name 在存在多個調試方案時里，用以區別

• request 我也不太清楚

• type 不懂

• runToEntryPoint 進行程序后第一個停止的位置選擇在main入口

• showDevDebugOutput 不懂

• servertype 可能表示插件會調用什么下載方案吧

  但是只有這些信息還不行，還要告訴你交叉編譯的對方平臺是什么。

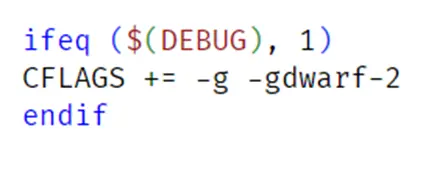

另外還要注意的是，在C/C++中若要進行調試，必須在每個編譯命令中加入 -g。在stm32cubemx的makefile文件中，其有一個 Debug 對數，是作為調試開關。

debug開關

判斷過程

四、 注意事項

若你寫好配置文件后，運行調試，出現以下兩種問題的其中一種

1. 點擊調試后，terminal 里報錯


1. 或者在調試的時候，vscode進入的不是源文件。


產生這種情況的，主要是你的路徑中包含有中文。

第1種情況是在 Cortex-debug 插件在 v1.6 的版本上會出現。你可以選擇把其轉換為 v1.4。但是，這里調試的話，就會出現第二種情況。

因此，最佳解決方法是Cortex-debug可以保持在 v1.6 上，但是 項目路徑改為不包中文。

五、 我理解下的調試

我之所以想要進行這次調試實驗，除了在應用中調試是很重要，還有的是我想知道c++在arm-none-eabi-g++下是編譯成什么代碼，從而從它的編譯匯編來理解其語言的本質。

當源文件被編譯后，就會產生匯編，轉成機器代碼。而調試的關鍵是明白源代碼哪部分轉成什么樣的匯編，因此就需要在編譯過程mark下一些調試信息，就是命令參數-g的作用。

而作為嵌入式下的編程，雖然和PC上編程有點不同，但本質也是一樣的。也是通過一個調試進程和執行中的軟件進行交互。舉個例子說，一個正在運行的軟件，若沒有調試的任務給到它，那么它就按照原來的順序來執行，但若調試進程發出了調試請求后，其就會停下手上的工作，等待進程發出的命令，從而進行下一步動作。

我們從cortex-debug插件也能看得出來，

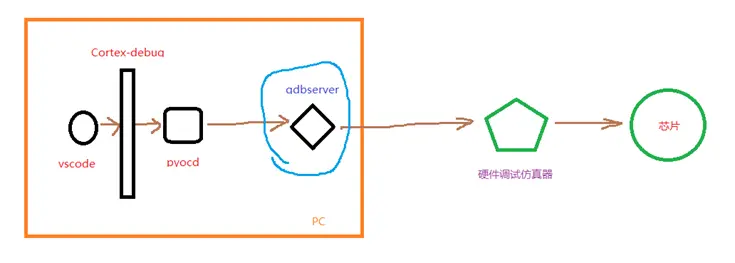

其使用pyocd，而pyocd也調用了gdbserver命令。


軟件的核心是gdbserver。

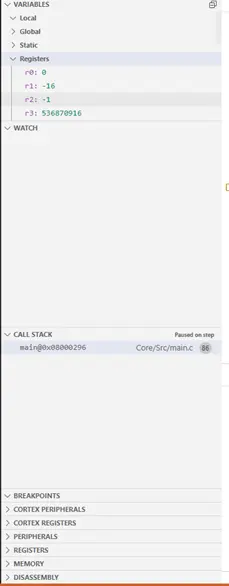

另外一定要用好 vscode 的窗口顯示和GDB的相關命令

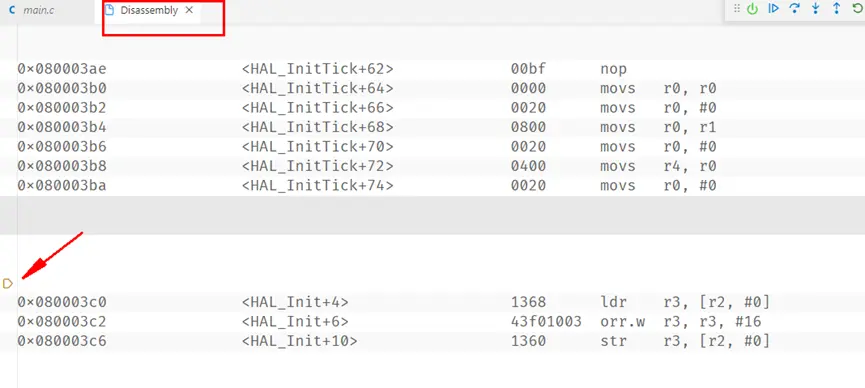

其中，若你想查看當前行的匯編是怎樣的，或者當前的內存是怎樣的。就要在 DEBUG CONSOLE 里輸入相應的gdb命令。
