有時候,我們不想讓程序存儲在起始的位置,比如現在有一段bootloader,對應的app(應用程序)存儲的位置就會有一個偏移地址。那么,如何讓程序存儲在指定的偏移地址呢?
本文將結合STM32,給大家講一講在Keil和IAR開發環境中設置起始地址0x08010000的方法。
Keil配置方法
首先,打開工程目標選項:Project -> Options for Target -> Target。
修改目標ROM起始地址,如下圖所示:

說明:
1、勾選的IROM即對應的存儲區域;
2、起始地址(Start)和大小(Size)根據你實際情況進行配置。
IAR配置方法

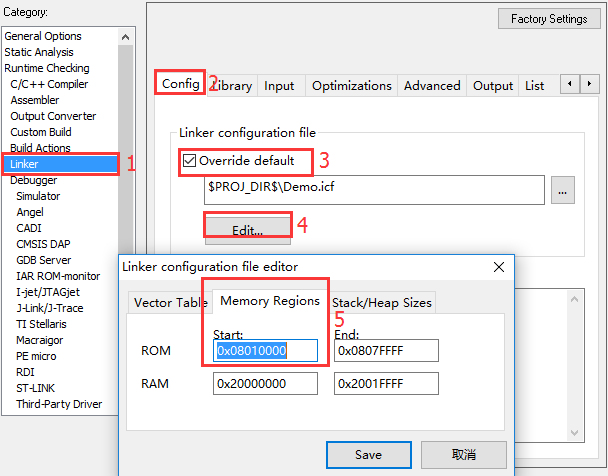

類似方法,進入配置界面: 1、進入配置界面:Pooject -> Options -> Linker -> Config; 2、勾選上“Override default”; 3、點擊“Edit”,修改ROM起始地址為; 4、點擊“Save”保存(第一次修改后,xxx.icf文件名和路徑都選擇默認)。
具體如下圖所示:

驗證代碼存儲地址

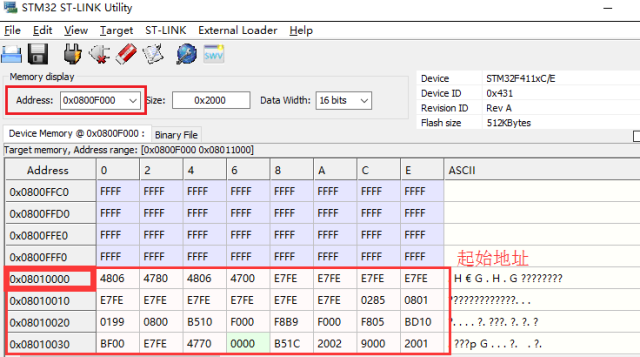

對于STM32芯片來說,可以直接使用STM32 ST-LINK Utility(或者STM32CubeProg)工具讀取FLASH數據驗證代碼是否存儲在相應地址位置。
至于其他廠家芯片,可以使用對應可以讀取FLASH數據的工具來驗證。
如下圖所示:

從上圖可以看到,代碼是從0x08010000起始存儲的。通過查看前面的存儲區域可以發現,數據全是0xFFFF。也就是說,沒有被代碼占用這些扇區。
關鍵字:STM32 Keil 偏移地址 程序存儲
