項目簡介

利用CubMX生成基于32單片機的HAl庫工程，然后編寫程序在proteus上仿真驗證。本項目最適合沒有開發板的同學學習，零成本利用仿真軟件率先入門STM32單片機。這是第六部分針對STM32單片機內置TIM模塊的PWM波形產生的學習和理解。

硬件模塊

STM32F103R4

示波器

軟件工具

CubMX

Proteus

KEIL

電路連接圖

工作流程

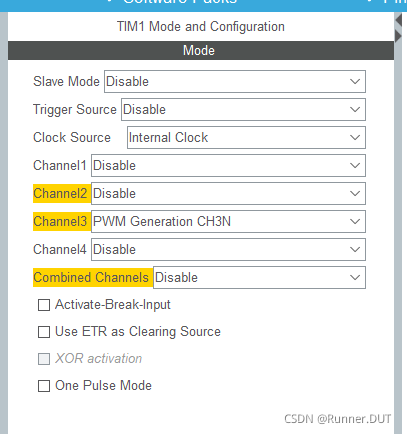

首先，在CubMX種設置號一些參數，選擇TIM1定時器，按下圖設置好工作模式。輸出PWM的引腳是PB15引腳。

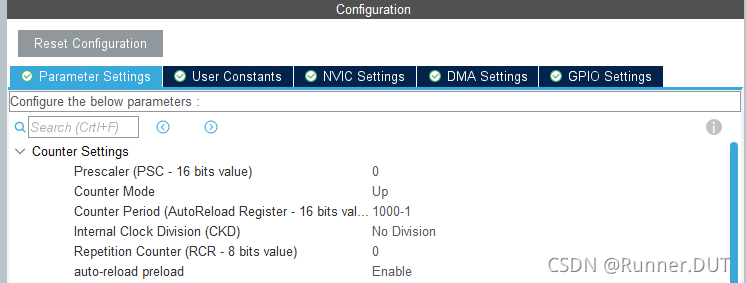

然后再按下圖設置好預分頻和計數值

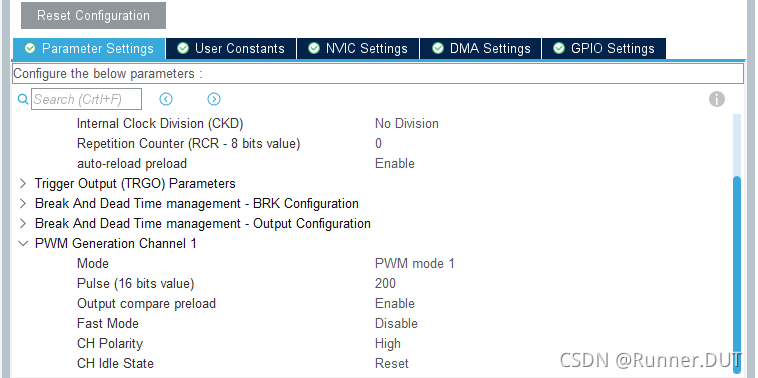

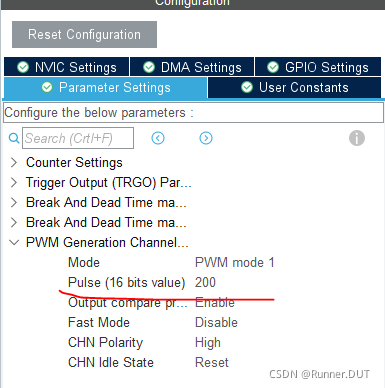

最好設置好占空比，占空比=Pulse/Per，比如想要設置占空比為20%，而上面設置了計數值為1000，那么按照這個占空比，就照下圖設置好Pulse為200即可。

然后生成工程。

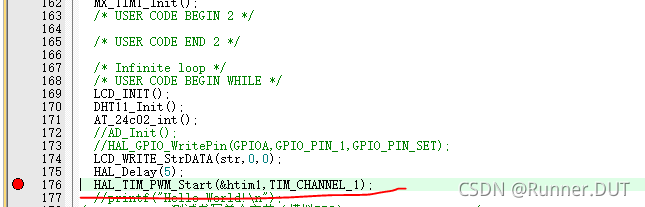

增加輸出PWM的代碼。

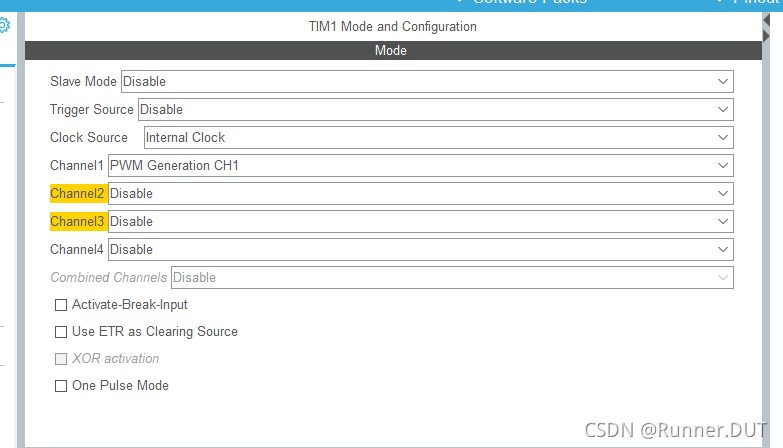

出現問題了，上網查了一下好像是超出了單片機內部的資源。網上推薦的方法是直接換一個型號的32單片機，但是我不想用這種方法，后來我刪掉一行有浮點運算的Printf函數就可以了，可能是printf用的太多了，太占內存。可以運行了，但是一開始還是沒有PWM波形輸出，于是我換了個通道，如下圖。

Prescaler：分頻值，可以設置為0

Counter Mode：計數模式

Counter Period：自動裝載值

Auto-reload preload：使能自動裝載功能

Mode：PWM波模式

Pulse：計數比較值

CH Polarity：輸出極性

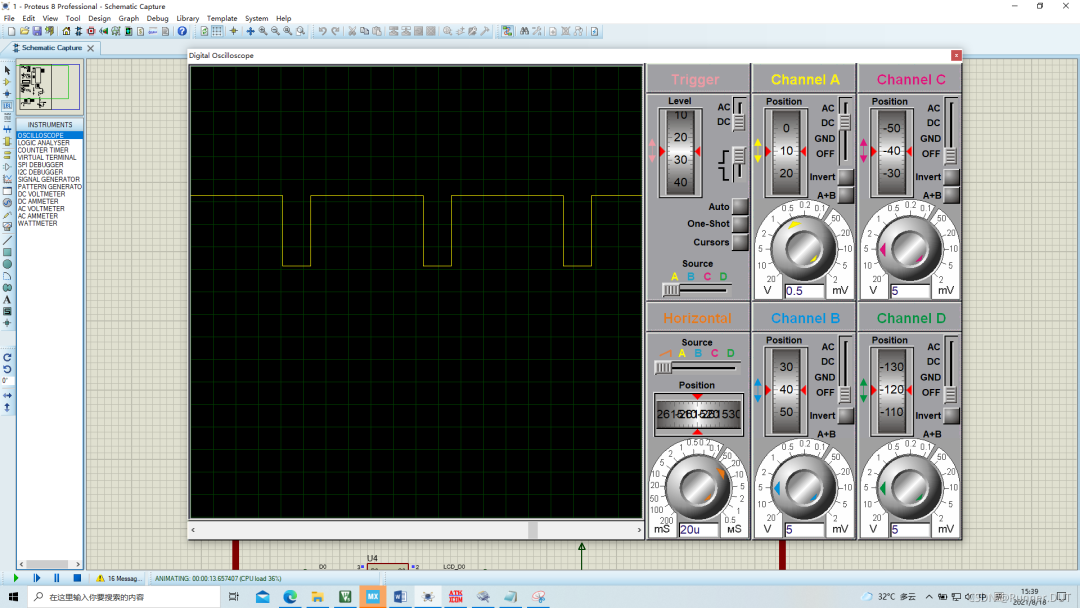

輸出的結果如下圖，這是20%的

然后改變占空比為50%

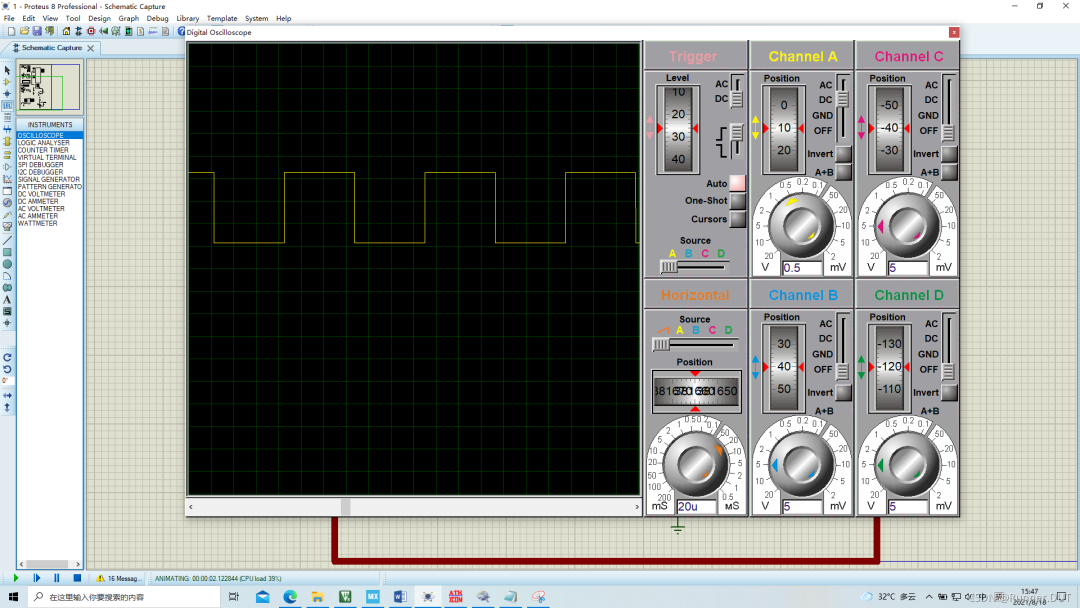

輸出波形

至此，PWM模塊完成。

程序代碼

mian.c

int main(void)

{

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */

  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */

  MX_GPIO_Init();

//  MX_ADC1_Init();

 // MX_USART1_UART_Init();

  MX_TIM1_Init();

  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */

  /* USER CODE BEGIN WHILE */;

  HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_1);//開啟PWM波形輸出

  __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, 500); //改變占空比，500/1000=50%

  while(1)

  {

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

  }

  /* USER CODE END 3 */

}
