如今隨著節能環保要求的不斷提高，對于電源待機功耗也有著更進一步的要求。Power Integration（PI）最新推出的CapZero 3系列產品可以通過降低開關電源中與X電容放電電阻相關的功耗，從而實現待機功耗滿足安規要求。
什么是X電容
X電容是跨接在電力線兩線之間，即“L-N”之間，X電容器能夠抑制差模干擾，通常采取金屬化薄膜電容器，電容容量是uF級。X電容多數是方型，也就是類似于盒子的形狀，在它的表面一般都標有安全認證標志、耐壓字樣（一般有AC300V或AC275V）、依靠標準等信息。
X安規電容應用包括以下三方面
一、抑制電磁干擾

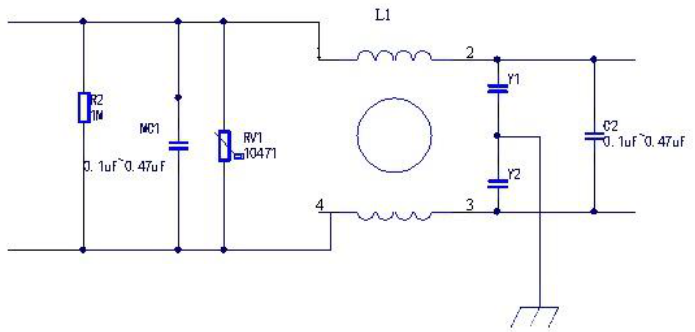

抗電磁干擾是X電容最常見的作用，一般兩根引腳跨接在零線和火線之間，適用于高頻、直流、交流、耦合，跨接脈沖電路中，能夠能承受過壓沖擊，一般與電阻并聯使用，目的是起到泄放電荷作用；
二、阻容降壓

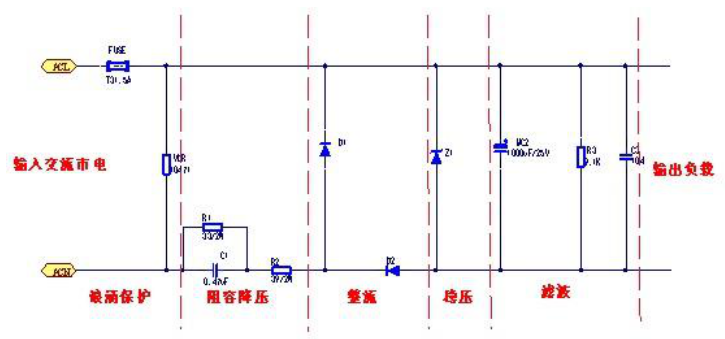

阻容降壓也是X電容經常用到的，特別對于成本低廉成品，電容降壓的工作原理是利用電容在一定的交流信號頻率下產生的容抗來限制最大工作電流。同時在電容器上串聯一個阻性元件，則阻性元件兩端所得到的電壓和它所產生的功耗完全取決于這個阻性元件的特性。因此，電容降壓實際上是利用容抗限流，而電容器實際上起到一個限制電流和動態分配電容器和負載兩端電壓的角色。如下圖
三、濾波
X2安規電容器可以用作直流濾波使用，可以并聯使用。
X電容是安規電容，也就是說該電容必須不能對人體造成傷害。因此安全標準規定，當正在工作之中的機器電源線被拔掉時，在一秒鐘之內，X電容的儲能要降至34V DC以下。
而今隨著設備功率的不斷提升，無論是EMI要求還是濾波要求，都需要更大容量的X電容，從小家電100 nF到洗衣機的6 μF。但是為了滿足快速泄能要求，為X電容放電所需要的放電電阻需要隨著X電容的增加而減小，電阻越小就會帶來空載功耗的增加，這就給改善待機功耗帶來了巨大難題。
應對全新挑戰，CAPZero升級
日前，為了實現降低X電容放電功耗，PI專門開發了成為CAPZero3系列產品。CAPZero顧名思義，是將“電容影響降至為零”的一項技術，PI資深技術培訓經理閻金光（JASON YAN）表示，可以把CAPZero看成一個智能開關，只有在AC電壓斷開的情況下才會為濾波電容提供放電電路，這樣就可以實現最小的待機功耗。CAPZero采用自供電工作方式，功耗小于4mW，遠遠低于放電電阻的待機功耗。閻金光表示，對于部分大規格的X電容來說，對應的電阻待機功耗甚至可能超過1W。

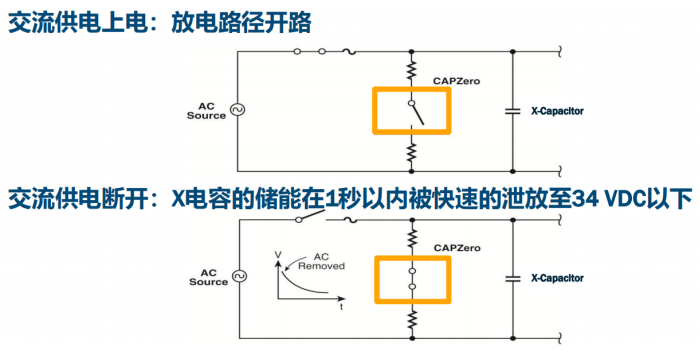

CAPZero工作原理

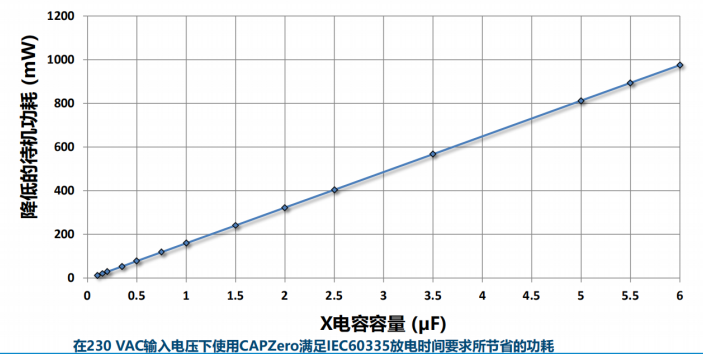

X電容以及所對應的待機功耗，可以看到X電容容量越大待機功耗也就越高，二者呈線性關系。
閻金光指出，目前已經是CAPZero第三代產品，相比上代產品，支持更低的總串聯電阻，也就是支持更大的X電容。

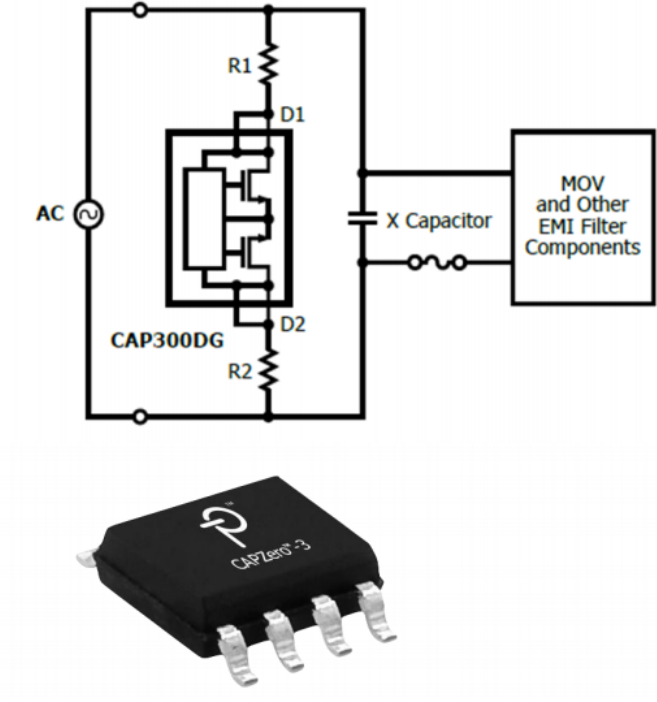

除此之外，CAPZero-3 IC既可以放置在系統輸入保險絲之前，也可以放置在它之后。新器件具有較高的共模抗浪涌能力，因此無需外部接地連接，并且內部集成了1000 V MOSFET，還具有較高的差模抗浪涌能力。封裝和PCB的爬電距離保持在4 mm以下。
據閻金光介紹，CAPZero的產品完全引腳兼容，因此如果有CAPZero-2無法滿足的規格，直接替換為CAPZero-3即可，同時，該產品滿足IEC60335，IEC62368等安規標準。CAPZero-3器件經認證符合CB和Nemko的安全要求，因此開發人員無需對電源的X電容放電電路進行單獨的安全測試。
回顧一下SENZero產品
SENZero并不是PI的新器件，但是該產品同樣是為了降低待機功耗所開發的。SENZero可在交流供電存在期間斷開與高壓母線連接的檢測電阻，從而消除檢測電阻產生的功耗，進而幫助降低系統總功耗，有助于滿足注重節能的產品制造商和能效標準監管機構的嚴格要求。

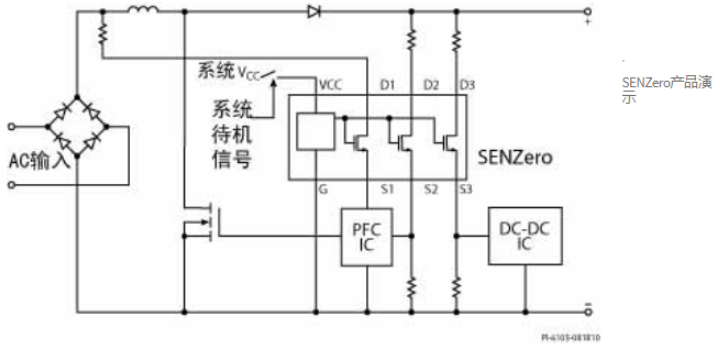

在電源的功率因數校正(PFC)電路上和/或在電源轉換級中，SENZero器件可在空載或待機模式下使高壓檢測電阻或電阻分壓器與DC高壓母線斷開連接，從而達到降低功耗的目的。這樣可關閉或禁用電源中的功能塊，使電源在非完全工作模式下省去不必要的功耗。
無論是CAPZero還是SENZero，原理都是通過IC實現了對關鍵器件進行開關控制，從而實現更嚴苛的待機功耗，這也是PI一直以來的發展方向，降低功耗的同時極簡化電路設計。
