基于MC33388的接口電路圖
來源:互聯網發布者:失蹤的貓 更新時間: 2020/12/20

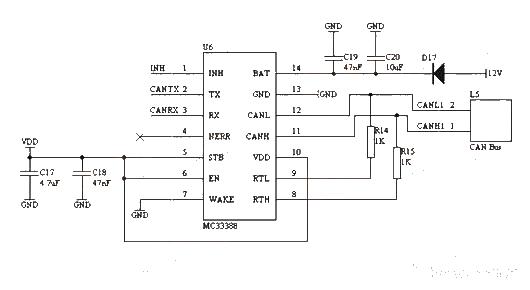

車燈控制系統中的主節點同時也是CAN/LIN網關，負責將LIN總線數據傳輸到CAN總線上，GZ60的一個CAN通道用來提供與CAN總線的接口。CAN總線收發器選用Freescale公司的MC33388。該收發器支持的最高CAN速率為125Kb/s，在睡眠模式下，功耗很小。CAN模塊的硬件電路如圖所示。
基于MC33388的接口電路
