二極管是整流器的主要組件。整流器的功能是將輸入的交流信號轉換為直流信號。半波、全波和橋式整流器是整流器的三種重要類型。然而，在這些橋式整流器中被廣泛使用，因?yàn)樗绕渌愋偷木哂袃?yōu)勢。

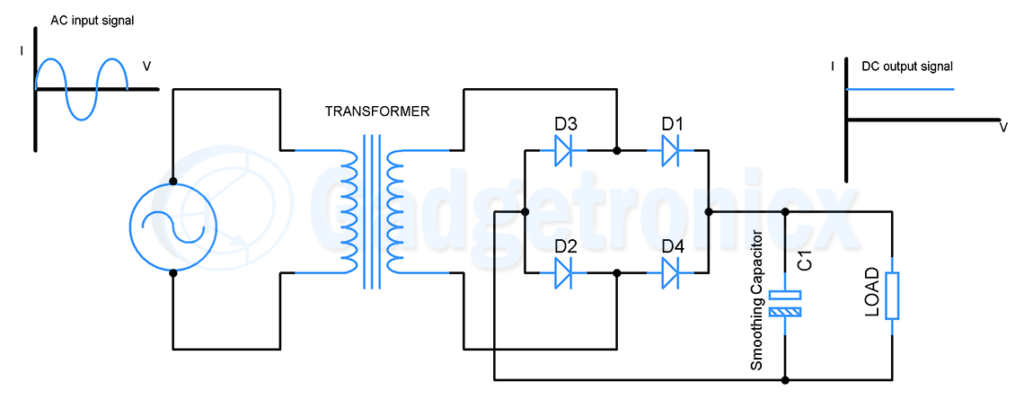

上圖為橋式整流電路。它使用 4個二極管背靠背連接。這廣泛用于將輸入的交流信號轉換為直流信號的電源。在所有整流器中，橋式整流器被證明比其他整流器具有更多優勢，因此我們將在這里看看它的工作原理。該電路的工作從交流電源開始，交流電源進入降壓變壓器，將高壓交流信號轉換為低壓交流電。然后，降壓的交流信號通過以橋式配置排列的二極管D1、D2、D3和D4。

這是這里發生的事情，交流信號包括正半周期和負周期。在正半周期二極管D1傳導電流，因?yàn)樗钦蚱玫?，并通過二極管D2流回交流電源的負極端子。類似地，當交流信號的負半周期通過橋式整流器時，電流流過二極管D4并流過負載電阻R。然后，它進入二極管D3回到電源的正極端子。合成輸出信號如上所示。為了進一步轉換此純直流信號，使用平滑電容器。電容器的目的是平滑該輸出信號，使輸出成為穩定的直流信號。

與全波和半波相比，橋式整流器具有顯著的優勢。

橋式整流器的輸出電壓約為輸入電壓的0.67V最大值。

輸出信號的紋波頻率將是輸入頻率的兩倍，這使得使用小型平滑電容器而不是笨重的電容器可以輕松消除紋波。
