1896年，馬可尼利用電磁波成功覆蓋了約3公里的距離。不久之后，他在南威爾士的拉弗諾克角和弗拉特霍爾姆島之間建立了無線電聯系。發射器由一個火花電感器組成，該電感器耦合到偶極子天線。
在接收器側，他使用了另一個偶極子和一個裝滿銀和鎳屑的玻璃管，即所謂的凝聚器。這些文件使相干器能夠充當“定義的”不良觸點，RF脈沖能量“嘎嘎作響”觸點，從而驅動連接到輸出的音頻放大器。
這里所示的電路的工作原理相同。誠然，它與馬可尼廣泛的無線電設備覆蓋的距離不同，但你不需要開始在家庭的銀餐具上銼刀！發射器由一個帶有壓電火花機構的空（！）一次性點煙器組成。在空打火機的氣體噴嘴上，您焊接一根30厘米長、直徑1毫米（20SWG）的實心黃銅線，用作天線。
按下火花按鈕時，天線會在VHFFM頻段短暫輻射電磁能量。通過將發射器靠近FM收音機并“發射”它，很容易驗證效果！

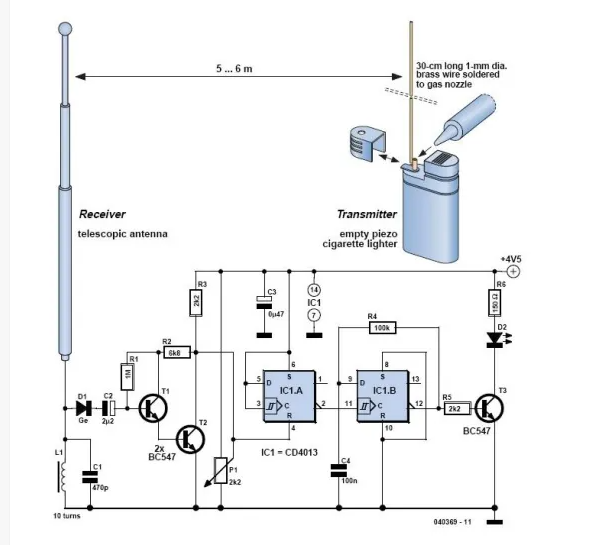

火花發射器電路圖
與原始發射器相比，我們的接收器是在“全固態”電子設備中實現的最新設計。伸縮天線拾取發射器的射頻能量，并將其施加到由電感器和電容器組成的諧振電路上。電信號由鍺二極管（AAxxx或OAxx）整流，并由達林頓級放大。
第二個晶體管的集電極導致4型雙穩態（觸發器）IC引腳4013處的電壓變化。接收器靈敏度可以使用預設P1進行調整。每次發射器火花消失時，觸發器都會切換并打開或關閉LED。作為電路變體，您可能希望使用繼電器而不是LED，以允許使用“原始”火花發射器打開和關閉燈、電視機、電機或執行器。你的朋友會留下深刻的印象。
