本文說明如何使用示波器顯示數據，包括水平和垂直控件、通道設置、數學波形、參考波形和顯示設置。

使用示波器水平控件

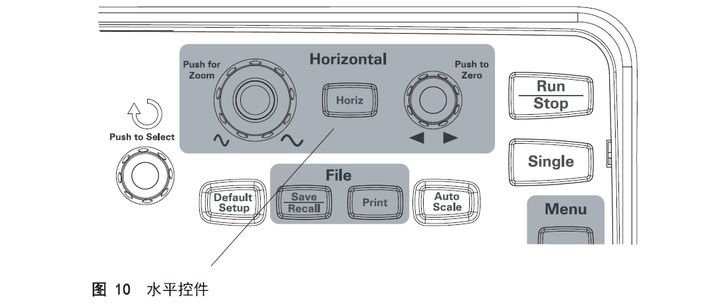

示波器水平控件包括：

? 水平刻度旋鈕 — 使用屏幕中心作為參考來更改示波器的時間/ 格設置。

? 水平位置旋鈕 — 參照屏幕中心更改觸發點的位置。

? 水平 [Horiz] 鍵 — 顯示“ 水平” 菜單，用于顯示縮放的（延遲的）時基、更改時基模式以及顯示采樣率。

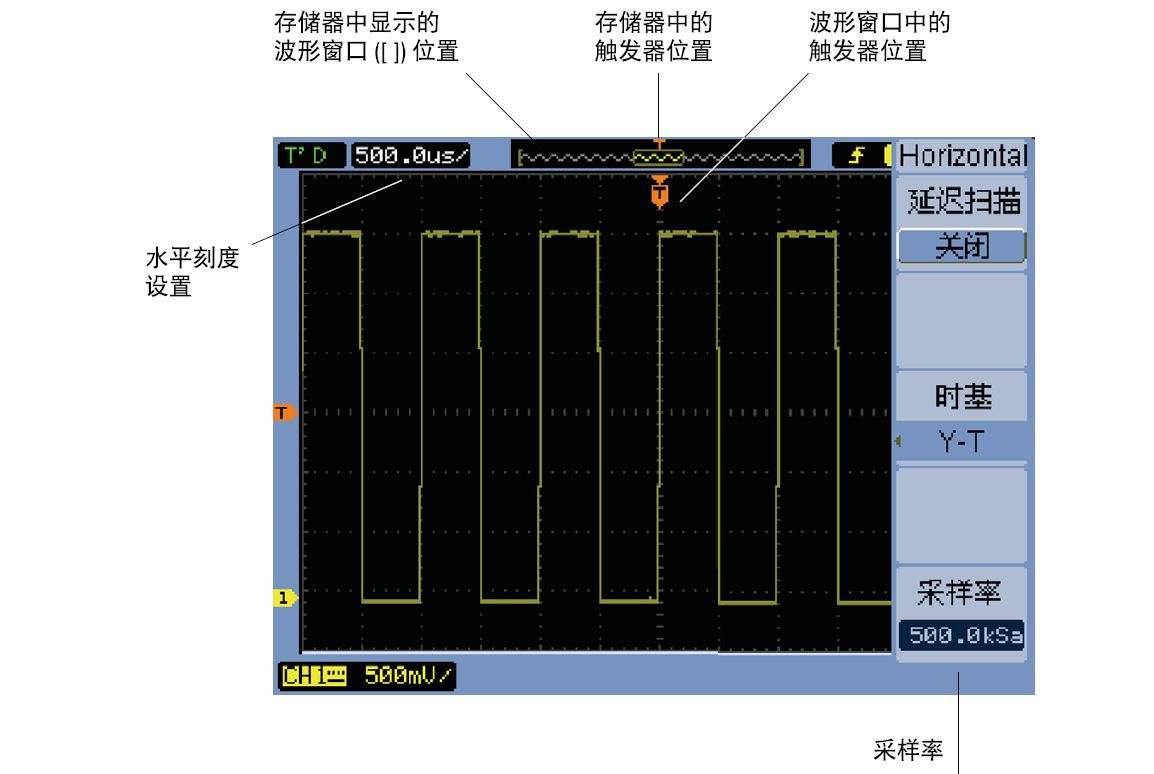

圖11 顯示屏幕圖標說明和控件指示器。

圖 11 狀態欄、觸發位置和水平刻度控件指示器

調整示波器水平刻度

? 轉動水平刻度旋鈕以更改水平每格時間（時間/ 格）設置

時間/ 格設置以 1-2-5 步進順序更改。

時間/ 格設置也稱為掃描速度。

當時間/ 格設置為 50 ms/div 或更慢速度時，示波器將進入“ 慢速掃描”模式。

當水平刻度設置為 20 ns 或更快速度時，示波器將使用 sine(x)/x 插值擴展水平時基。

? 按下水平刻度旋鈕以在縮放的時基和正常時基顯示之間切換。

時間/ 格設置顯示在屏幕左上方的狀態欄中。因為所有通道都以相同的時基顯示（在交替觸發模式中除外），所以示波器對所有通道顯示一個時間/ 格設置。

示波器慢速掃描模式

當水平刻度設置為 50 ms/div 或更慢速度時，示波器將進入“ 慢速掃描” 模式。

在“ 慢速掃描” 模式下，將使用峰值檢測采集，以避免漏掉數據（盡管“ 采集” 菜單可能顯示不同的采集模式設置）。示波器將為顯示的預觸發部分采集足夠的數據，然后等待觸發。在觸發時，示波器將為顯示的后觸發部分繼續捕獲數據。

在使用“ 慢速掃描” 模式查看低頻信號時，應將通道耦合設置為“ 直流”。

使用“ 慢速掃描” 模式可看到低頻波形的動態更改（如同電位計的調整）。例如，在變頻器監視和電源測試等應用中通常使用“ 慢速掃描” 模式。

示波器調整水平位置

? 轉動水平位置旋鈕可參照屏幕中心更改觸發點的位置。

位置旋鈕可調整所有通道、數學函數和參考波形的水平位置。

? 按下水平位置旋鈕可將觸發點“ 歸零” （也就是將其移至屏幕中心）。

示波器顯示縮放的時基

縮放的時基（也稱為延遲的掃描時基）可放大原始波形顯示的一部分（現在位于屏幕的上半部分），并在屏幕的下半部分以縮放時基顯示它。

1 要使縮放的時基在“ 打開” 和“ 關閉” 之間切換，可按下水平刻度旋鈕，或按下水平 [Horiz] 鍵，然后按下“ 水平” 菜單中的縮放軟鍵。

2 當縮放的時基為“ 打開” 時：

? 顯示屏的上半部分顯示原始波形和被放大的部分。

? 水平刻度旋鈕可更改放大程度（使放大區域變寬或變窄）。

? 水平位置旋鈕可將放大區域在原始波形上前后移動。

? 顯示屏的下半部分以縮放的時基顯示放大數據。

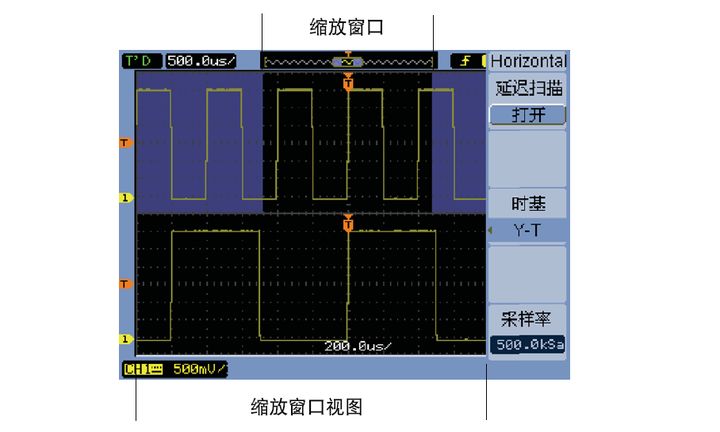

圖 12 縮放的時基窗口

示波器更改水平時基（Y-T、X-Y 或滾動）

1 按下水平 [Horiz]。

2 在“ 水平” 菜單中，按下時基。

3 繼續按下時基軟鍵或轉動 輸入旋鈕以選擇下列某項：

Y-T - 振幅與時間。這是典型的水平時基設置。

X-Y - 通道 2 （X 軸）與通道 1 （Y 軸），請參見“X-Y 格式" 。

滾動在---“ 滾動” 模式下，波形顯示從右向左滾動，最小水平刻度設置為500 ms/div。所有觸發或水平位置控件均不可用。“ 滾動” 模式的應用類似于使用“ 慢速掃描” 模式的應用。

X-Y 格式

此格式可對兩個波形的電壓電平進行逐點比較。在研究兩個波形之間的相位關系時，這種格式很有用。這種格式僅應用于通道 1 和 2。選擇 X-Y 顯示格式可在水平軸上顯示通道 1，在垂直軸上顯示通道 2。

示波器使用未觸發的樣本采集模式，并將波形數據顯示為點。采樣率可在10 kSa/s 至 1 MSa/s。

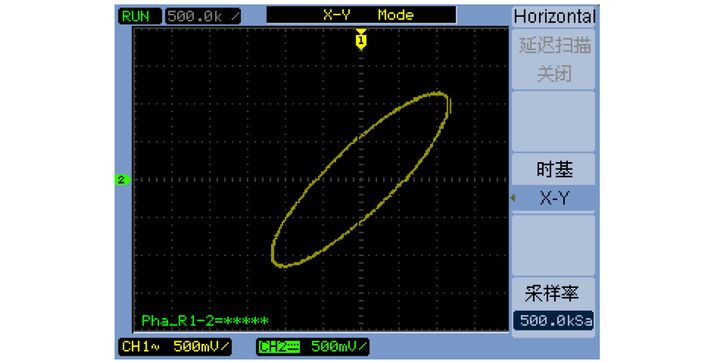

圖 13 顯示反相波形的 X-Y 顯示格式

以下模式或函數不能采用 X-Y 格式：

? 自動電壓或時間測量。
? 光標測量。
? 波罩測試。
? 數學函數波形。
? 參考波形。
? 縮放的時基顯示。
? 將波形顯示為矢量。
? 水平位置旋鈕。
? 觸發控件。

查看采樣率

1 按下水平 [Horiz]。

2 在“ 水平” 菜單中，采樣率菜單項顯示用于當前水平刻度設置的采樣率。

使用示波器垂直控件

垂直控件包括：

? 通道（[1]、[2]、[3] 和 [4]）、數學 [Math] 和參考 [Ref] 前面板鍵 —打開或關閉波形（以及顯示或隱藏其菜單）。

? 垂直刻度旋鈕 — 更改波形的幅度/ 格設置，使用屏幕底部或中心作為參考（具體取決于首選項設置）。

? 垂直位置旋鈕 — 更改屏幕上波形的垂直位置。

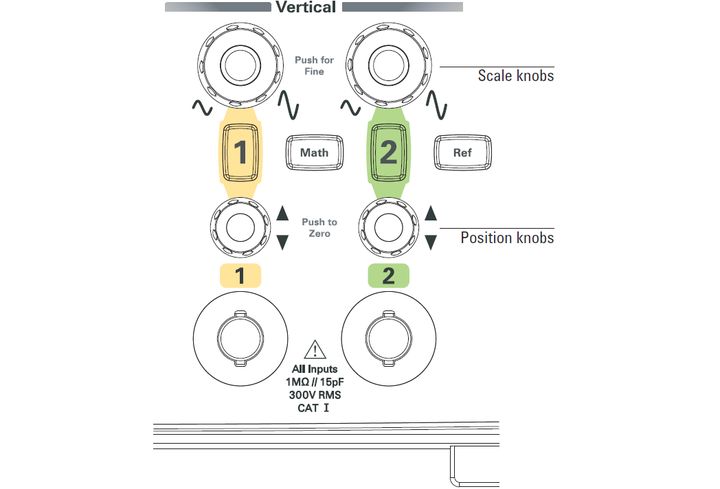

圖 14 示波器垂直控件

打開或關閉示波器波形（通道、數學或參考）

按下通道（[1]、[2]、[3] 和 [4]）、數學 [Math] 和參考 [Ref] 前面板鍵將產生下列結果：

? 如果波形關閉，則打開波形并顯示其菜單。

? 如果波形打開但沒有顯示其菜單，則顯示其菜單。

? 如果波形打開并且其菜單已顯示，則關閉波形，其菜單也將消失。

調整示波器垂直刻度

當輸入通道波形打開時：

? 轉動其垂直刻度旋鈕以更改幅度/ 格設置。

幅度/ 格設置以 1-2-5 步進順序從 2 mV/div 更改為 10 V/div （使用“1X” 探頭衰減）。

可將屏幕底部或中心用作參考，具體取決于“ 擴展參考” 首選項設置。“ 屏幕中心” 參考不適用于數學函數或參考波形。

? 按下其垂直刻度旋鈕以在微調（精細刻度）和正常調整之間切換。

通過微調，幅度/ 格設置可在正常（粗略刻度）設置之間以小步幅進行更改。

通道菜單中的伏/ 格項也會在微調和正常調整之間切換。

微調不適用于數學函數和參考波形。

幅度/ 格設置顯示在屏幕底部的狀態欄中。

調整示波器垂直位置

通過調整波形的垂直位置，可通過使波形相互堆疊（一個位于另一個之上）對齊來比較波形。

當輸入通道波形打開時：

? 轉動垂直位置旋鈕可更改屏幕上波形的垂直位置。

請注意，顯示屏左側的底部參考符號隨波形一起移動。

? 按下垂直位置旋鈕以便將底部參考“ 歸零” （也就是將其移至屏幕中心）。

請注意，在調整垂直位置時，將在屏幕的左下角暫時顯示一條消息，說明相對于屏幕中心的底部參考的位置。

指定示波器通道耦合

1 如果當前沒有顯示通道的菜單，可按下通道鍵（[1]、[2]、[3] 或 [4]）。

2 在“ 通道” 菜單中，按下耦合。

3 繼續按下耦合軟鍵或轉動 輸入旋鈕以選擇下列某項：

直流---將輸入波形的直流和交流分量都傳遞到示波器。請參見圖15。只需記下波形的直流分量與底部標志的距離，即可快速測量該分量。

交流---阻止輸入波形的直流分量，并傳遞交流分量。請參見圖16。這樣可提高顯示波形交流分量時的靈敏度（幅度/ 格設置）。

GND --- 波形與示波器輸入斷開連接。

圖 15 示波器直流耦合控件

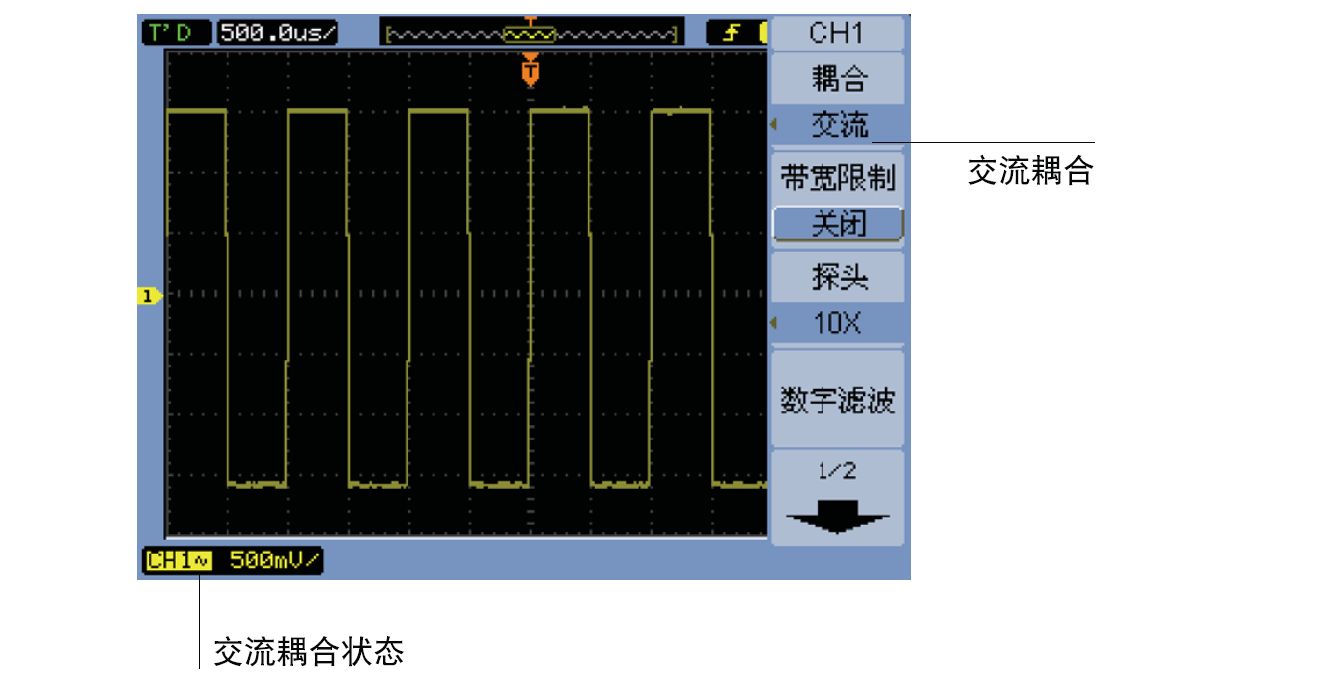

圖 16 示波器交流耦合控件

指定帶寬限制

當波形的高頻分量對分析不重要時，可使用帶寬限制控件阻止超過 20 MHz 的頻率。請參見圖18 和圖17。

1 如果當前沒有顯示通道的菜單，可按下通道鍵（[1]、[2]、[3] 或 [4]）。

2 在“ 通道” 菜單中，按下帶寬限制以在“ 打開” 和“ 關閉” 之間切換帶寬限制設置。

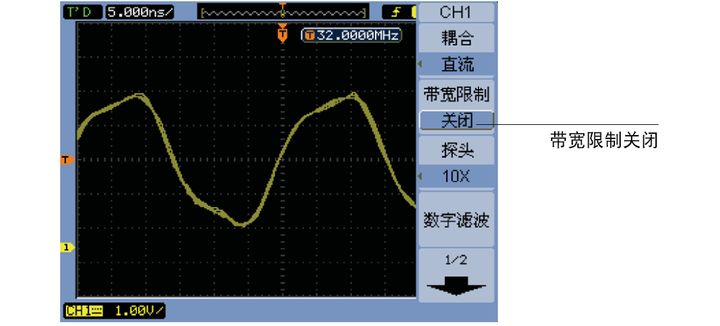

圖 17 帶寬限制控件關閉

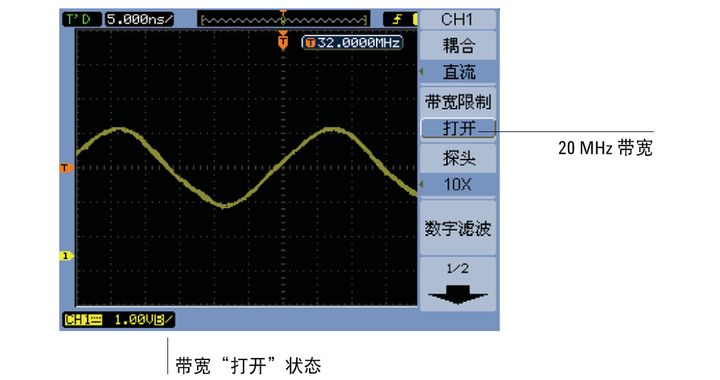

圖 18 帶寬限制控件打開

指定探頭衰減

要進行準確測量，必須使示波器的探頭衰減因子設置與所用探頭的衰減因子一致。

探頭衰減因子設置會更改示波器的垂直標定，以使測量結果反映探頭尖端的實際電壓電平。

1 如果當前沒有顯示通道的菜單，可按下通道鍵（[1]、[2]、[3] 或 [4]）。

2 在“ 通道” 菜單中，按下探頭。

3 繼續按下探頭軟鍵或轉動 輸入旋鈕以選擇適當?shù)奶筋^衰減因子。

使用數字濾波器

可將數字濾波器應用于采樣的波形數據。

1 如果當前沒有顯示通道的菜單，可按下通道鍵（[1]、[2]、[3] 或 [4]）。

2 在“ 通道” 菜單中，按下數字濾波。

3 在“ 濾波” 菜單中，按下濾波類型，并繼續按下濾波類型軟鍵或轉動輸入旋鈕以選擇下列某項：

4 根據所選的濾波類型，按下頻率上限和/ 或頻率下限，然后轉動 輸入旋鈕以調整限制。

水平刻度控件設置上限和下限的最大值。

數字濾波在下列情況下不可用：

? 水平刻度是 20 ns/div 或更低。

? 水平刻度是 50 ms/div 或更高。

更改伏/ 格控件靈敏度

在需要以較小的增量調整幅度/ 格設置時，可更改垂直刻度控件的靈敏度。

1 如果當前沒有顯示通道的菜單，可按下通道鍵（[1]、[2]、[3] 或 [4]）。

2 在“ 通道” 菜單中，按下伏/ 格在下列各項之間切換：

粗調 - 垂直刻度旋鈕以 1- 2- 5 步進順序?qū)⒎?/ 格設置從 2mV/div 更改為 10 V/div （使用 “1X” 探頭衰減）。

細調 - 也稱為微調，垂直刻度旋鈕可在正常 （粗略刻度）設置之間以小步幅更改幅度 / 格設置。

還可通過按下垂直刻度旋鈕在粗略和精細設置之間切換。

示波器反相波形

可參照接地電平使波形反相。

1 如果當前沒有顯示通道的菜單，可按下通道鍵（[1]、[2]、[3] 或 [4]）。

2 在“ 通道” 菜單中，按下反相以在“ 打開” 和“ 關閉” 之間切換。

圖19 和圖20 顯示反相之前和之后的變化。

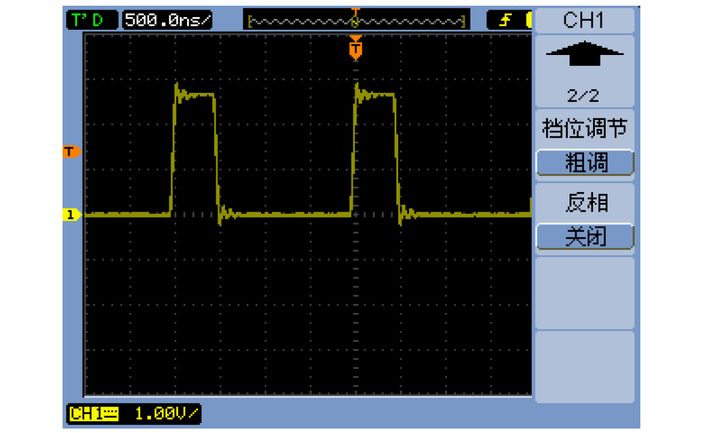

圖 19 示波器反相前的波形

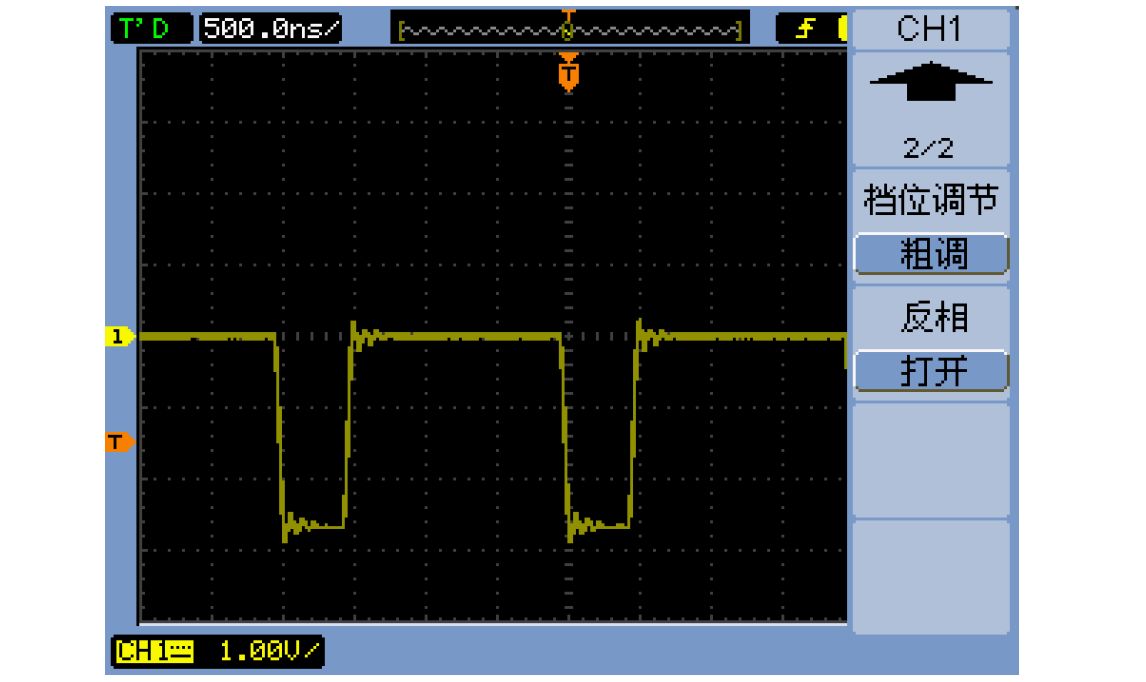

圖 20 示波器反相后的波形

使用示波器數學函數波形

使用數學函數控件可選擇數學函數：

? 加。
? 減。
? 乘。
? FFT （快速傅立葉轉換）。

可以使用網格和光標控件來測量數學結果。

可以使用在“ 數學” 菜單中選擇的菜單項以及 輸入旋鈕來調整數學波形的振幅。調整范圍是從 0.1% 至 1000% （以 1-2-5 步幅）。

數學刻度設置顯示在顯示屏底部。

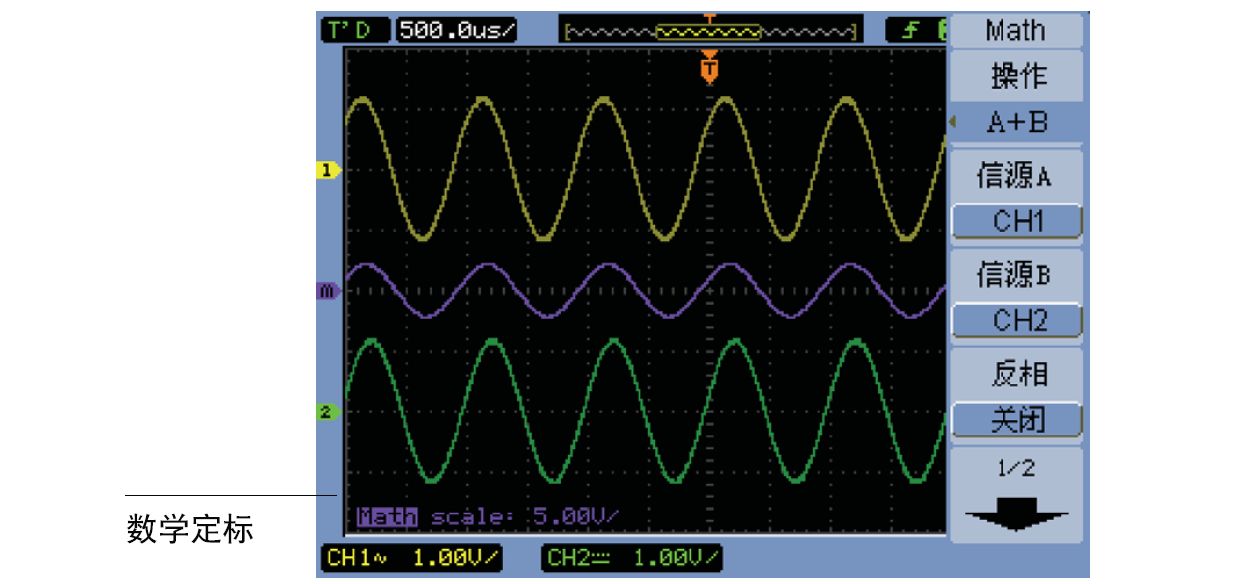

圖 21 示波器數學刻度設置值

示波器加、減或乘波形

1 按下數學 [Math]。

2 在“ 數學” 菜單中，按下運算。

3 繼續按下運算軟鍵或轉動 輸入旋鈕以選擇“A + B”、“A - B” 或“A x B”。

4 按下信源A，然后繼續按下軟鍵以選擇所需的輸入通道。

5 按下信源B，然后繼續按下軟鍵以選擇所需的輸入通道。

6 要反轉加、減或乘的結果（參照參考電平），可選擇反轉以在“ 打開” 和“ 關閉” 之間切換。

使用 FFT 顯示頻率域

FFT 數學函數可通過數學運算將時間域波形轉換為其頻率分量。FFT 波形可用于查找系統中的諧波含量和失真，用于確定直流電源中的噪聲特征并分析振動情況。

顯示波形的 FFT：

1 按下數學 [Math]。

2 在“ 數學” 菜單中，按下運算。

3 繼續按下運算軟鍵或轉動 輸入旋鈕以選擇“FFT”。

4 在 FFT 菜單中，按下信源選擇，然后繼續按下軟鍵以選擇所需的輸入通道。

5 按下窗函數并繼續按下軟鍵，或轉動 輸入旋鈕以選擇所需的窗函數：

有四個 FFT 窗函數。每個窗函數都會在頻率解析度和幅度精度之間進行折衷。您要測量的內容以及源波形特征有助于確定要使用的窗函數。使用表6中的指導選擇最佳窗函數。

注意-包含直流分量或偏移的波形的 FFT 可導致 FFT 波形振幅值不正確。要盡量減小直流分量，可選擇源波形上的交流耦合。

要減少隨機噪聲和混疊分量（在重復或單沖波形中），可將示波器采集模式設置為平均。

表 6 示波器 FFT 窗函數特征

注意 - 要顯示包含較大動態范圍的 FFT 波形，可使用 dBVrms 刻度。dBVrms 刻度使用對數刻度顯示分量振幅。

10 使用水平位置旋鈕調整頻率/ 格。

頻率刻度顯示在屏幕上。使用它可顯示與 FFT 波形中的峰值關聯的頻率。

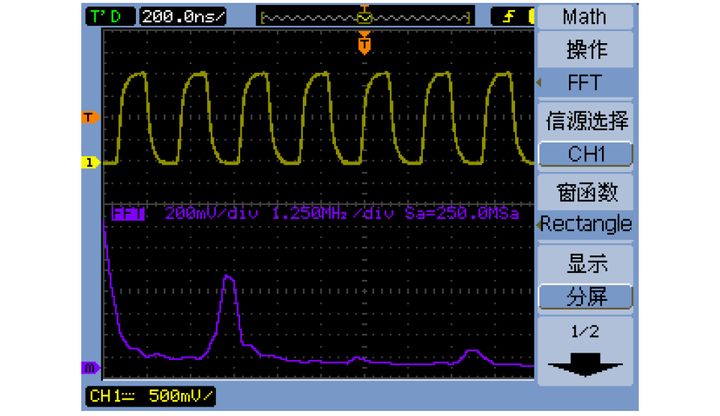

圖 22 示波器FFT 波形

注意 - 示波器 FFT 分辨率

FFT 分辨率是采樣率和 FFT 點數的商 (fS/N)。如果包含固定數量的 FFT 點（1024 個），采樣率越低，分辨率就越好。

注意 - 示波器頻域中的尼奎斯特頻率和混疊

尼奎斯特頻率是任何實時數字化示波器都可在沒有混疊的情況下捕獲的最高頻率。此頻率為采樣率的一半。超過尼奎斯特頻率的頻率將會導致采樣不足，從而出現混疊。尼奎斯特頻率也稱為折疊頻率，因為在查看頻率域時，混疊的頻率分量從該頻率向后折疊。

使用示波器參考波形

您可以將參考波形保存到內部非易失性存儲位置，然后在示波器上與捕獲的其他波形一起顯示。

還可以在外部 USB 驅動器連接到前面板 USB 主機端口時，將參考波形導出到該外部 USB 驅動器，或從其導入。

參考波形可像其他波形一樣顯示（即，打開/ 關閉）。

注意 - 參考波形函數不適用于 X-Y 模式。

保存參考波形

1 在將波形保存為參考之前，可根據需要設置波形的刻度和位置。這些設置將成為參考波形的默認設置。
2 按下參考 [Ref]。
3 在“ 參考” 菜單中，按下信源選擇并繼續按下軟鍵，或轉動 輸入旋鈕以選擇要保存的波形。
4 按下存儲位置以選擇“ 內部”。
5 按下保存。

導出或?qū)雲⒖疾ㄐ?/p>

從外部存儲器導出或?qū)耄ó?dāng) USB 驅動器連接到前面板 USB 主機端口時）：

1 按下參考 [Ref]。
2 如果導出波形，則在“ 參考” 菜單中，按下信源選擇并繼續按下軟鍵，或轉動 輸入旋鈕以選擇要導出的波形。
3 按下存儲位置以選擇“ 外部”。
4 按下保存或?qū)搿?br/>5 使用磁盤管理器對話框?qū)Ш降揭獙⑽募?dǎo)出到的文件夾，或選擇要導入的文件。
6 在“ 保存” 或“ 導入” 菜單中：

? 要導出波形，可按下新建文件，輸入文件名（請參見“ 編輯文件夾名/ 文件名" ，然后按下保存。

? 要加載選定的波形（.wfm 文件），可按下導入。

使參考波形恢復其默認刻度

1 按下參考 [Ref]。

2 在“ 參考” 菜單中，按下復位。將恢復原先保存的波形的刻度和位置。

更改顯示設置

將波形顯示為矢量或點

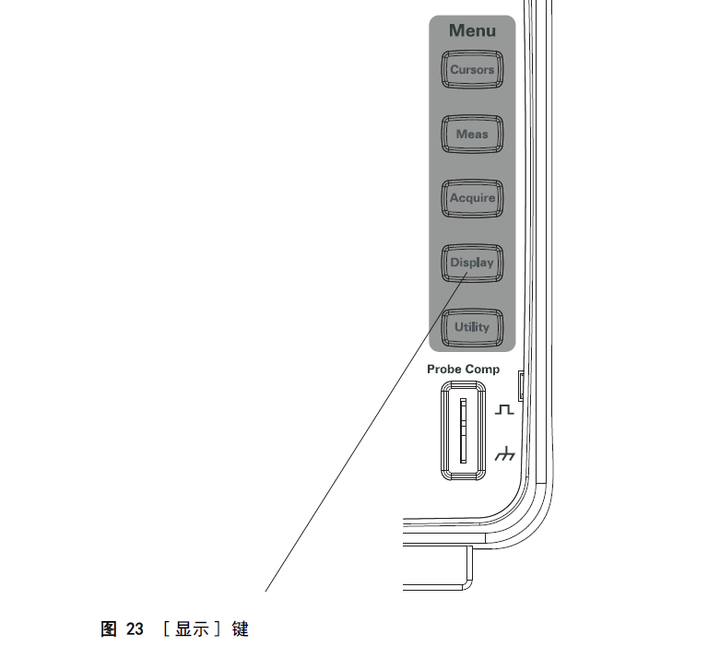

1 按下顯示 [Display]。

2 在“ 顯示” 菜單中，按下顯示類型在下列各項之間切換波形顯示：

矢量 - 示波器可使用數字插值來連接采樣點。

數字插值使用 sin(x)/x 數字濾波來維護線性結構。數字插值適用于實時采樣，在水平刻度設置為 20 ns 或更快時最有效。

點 - 將顯示采樣點。

清除顯示

1 按下顯示 [Display]。

2 在“ 顯示” 菜單中，按下清除顯示。

設置波形保持

1 按下顯示 [Display]。

2 在“ 顯示” 菜單中，按下波形保持以在下列各項之間切換波形顯示：

無限 - 采樣點將保持顯示狀態，直到顯示被清除，或保持設置為“ 關閉”。

關閉

調整示波器波形強度

1 按下顯示 [Display]。

2 在“ 顯示” 菜單中，按下波形強度并轉動 輸入旋鈕以調整波形強度。

更改網格

1 按下顯示 [Display]。

2 在“ 顯示” 菜單中，按下屏幕網格，并繼續按下軟鍵或轉動 輸入旋鈕

以選擇下列某項：

調整示波器網格亮度

1 按下顯示 [Display]。

2 在“ 顯示” 菜單中，按下網格亮度并轉動 輸入旋鈕以調整網格亮度。

反轉示波器屏幕顏色

1 按下顯示 [Display] > 首選項。

2 在“ 顯示” 菜單中，按下屏幕以在“ 普通” 和“ 反轉” 顏色之間切換。

在打印或保存屏幕時，反轉屏幕顏色有時很有用。

更改示波器菜單顯示時間

菜單顯示時間是指在按下前面板鍵或軟鍵后，菜單保留在屏幕上的時間。

1 按下顯示 [Display]。

2 在“ 顯示” 菜單中，按下菜單保持，并繼續按下軟鍵或轉動 輸入旋鈕以選擇“1 s”、“2 s”、“5 s”、“10 s”、“20 s” 或“ 無限” 菜單顯示時間。
