示波器的需求急速成長，同時新的研究和測試應用也需要更多、更快、更復雜的訊號。 這會需要更具智能功能的測試設備，才能準確偵測特定的訊號狀況并避免空滯時間、在采集期間處理資料以縮短測試時間，或者是快速產生反饋訊號以控制待測裝置 (DUT)。 過去十年來，強大 PC 軟件和模塊化 I/O 的緊密整合，不僅縮短了測試時間，同時也降低了整體測試成本。 軟件設計儀器屬于全新的產品類別，能夠把用戶算法擴充至儀器本身，藉此把這個概念提升到新的境界。 這樣一來即可設計高度優化的測量系統，進一步實時分析每個樣本，避免耗時的后續處理作業。 最后不但能夠縮短測試時間，還可以更快地探索科學與研究應用。

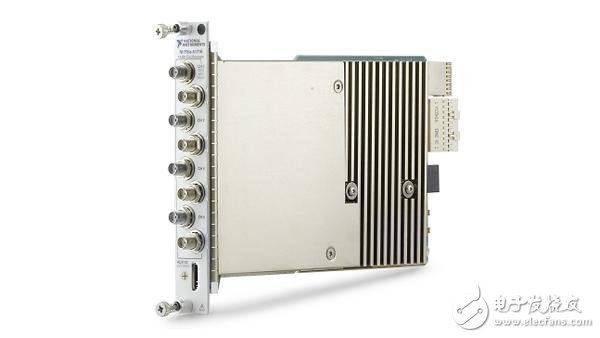

1. 什么是軟件設計的示波器？
示波器等儀器通常采用多個軟件層，有些是用戶較容易存取的軟件，有些則否。 PC 上的軟件可控制測試系統的整體運作，儀器驅動程序可提供示波器的通訊功能，嵌入儀器本身的軟件則控制了數據采集和提供給用戶的方式。 傳統儀器會通過儀器驅動程序提供固定的測量功能；模塊化儀器則運用了開放式的 PC 軟件和現代 CPU 的處理性能，可以在 PC (而非儀器內部) 執行訊號分析。 這樣一來，用戶即可迅速定制針對采集到的數據執行數據分析的方式，以此滿足個人的特殊需求，例如縮短測試時間或提高測量分辨率。
軟件設計儀器進一步運用這個概念，可供用戶修改或甚至徹底替換儀器 FPGA 上所執行的嵌入式軟件。 因為每個采集到的數據點都可以實時在儀器 FPGA 上完成分析，所以用戶可實現定制的實時分析和復雜的觸發，并且避免空滯時間 (錯失訊號)。 簡而言之，軟件設計儀器能夠讓用戶存取所有的軟件層，從主機 PC 到儀器數據轉換器的針腳全都包含在內，進一步實現定制的修改內容，滿足特定的應用需求。
