步驟1：材料
硬件
模擬發現：鏈接
軟件（鏈接請參見下一步）
WaveForms 2.6.2或更高版本
LabVIEW（到目前為止，已經測試了2013和2014版本可以正常工作）
LabView運行引擎2103（這是可選的LabVIEW編輯器替代方法，請參見下一步。）
注意：安裝LabVIEW需要創建一個NI帳戶。您的LabVIEW安裝和您使用的所有NI軟件密鑰都將與此帳戶綁定。
步驟2：安裝軟件
安裝WaveForms：鏈接
選擇要安裝的NI軟件選項之一
選項2.1：安裝LabVIEW
安裝LabVIEW將
選項2.2：安裝LabVIEW Run-Time Engine 2103
安裝運行時引擎將使您能夠運行和編輯LabForms項目。在未安裝LabVIEW的情況下運行LabForms.exe。選擇此選項將阻止您打開或編輯LabForms項目。
3.下載LabForms 2.0（如下所示）并將文件夾解壓縮到任何地方。
步驟3：連接Analog Discovery以進行測試

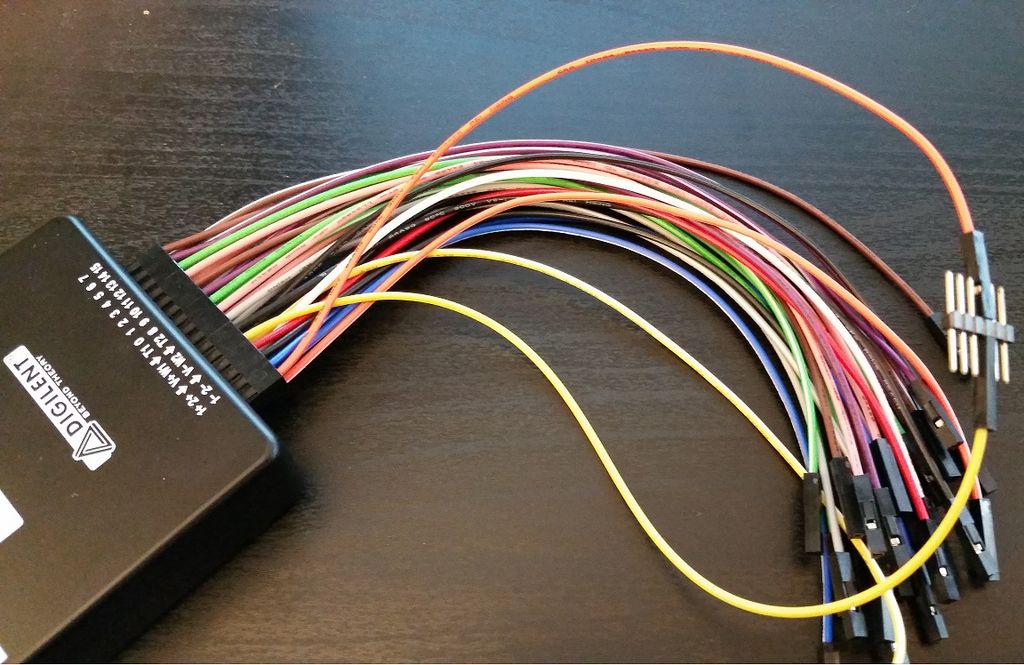

使用Analog Discovery隨附的一些跳線引腳將示波器通道1正（橙色線標記為“ 1+”）連接到波形發生器1正（黃色線標記為“ W1”）。
將Analog Discovery插入您PC的USB端口之一。
您可以參考隨附的pdf，以獲得更詳細的引腳分配模擬發現。
第4步：運行LabForms
注意：在執行此步驟之前，已經將Analog Discovery插入PC的USB端口很重要。否則，模擬發現可能不會顯示在LabForms設備下拉列表中。
1。根據您決定在步驟2中安裝的軟件，執行以下操作之一。
選項1.1：使用LabVIEW（如何GIF）運行LabForms項目
選項1.2：使用LabForms運行LabForms項目。 exe（如何GIF）
2。打開Analog Scope前面板并開始記錄輸入信號。打開Wavegen前面板，開始生成輸出信號。 （如何GIF）
有關前面板控件的工作方式的更多詳細信息，請參閱LabForms用戶手冊。
3。完成后，點擊所有正在運行的前面板的停止按鈕。
注意：重要的是您按下停止按鈕，并且請勿只是退出LabForms窗口。如果您未按下停止按鈕，則即使您認為LabForms已關閉，您的PC仍認為LabForms仍在使用Analog Discovery。如果確實退出了LabForms窗口而沒有按下停止按鈕，請嘗試重新插入設備。這應該重置軟件權限。
