背景
示波器是我們?cè)谖锢碓囼?yàn)、電路硬件調試、智能硬件開發等領域都能見到的一種儀器，就像是醫生的聽診器，作為硬件研發工程師都要用的溜溜的。那么，里面到底是怎么樣的一種構造呢？比較好奇的玩家可能已經想把實驗室的示波器給拆開看看了，今天小編來滿足一下比較好奇的小伙伴們，我們來一起看一下一款數字熒光示波器的內部構造。
今天拆的是Uni-T Ultra Phosphor UPO2104CS型號的示波器，如圖.1所示，我們打開后竟然在示波器了發現了Xilinx Spartan-6 FPGA。是不是瞬間感覺自己也能做一臺示波器出來，同時好奇這FPGA在示波器中的作用是什么？接著往下看細節，此示波器中的Spartan-6 LX45 FPGA主要管控了DSO的信號采集內存，內存包含了一個快速的SRAM和SDRAM。

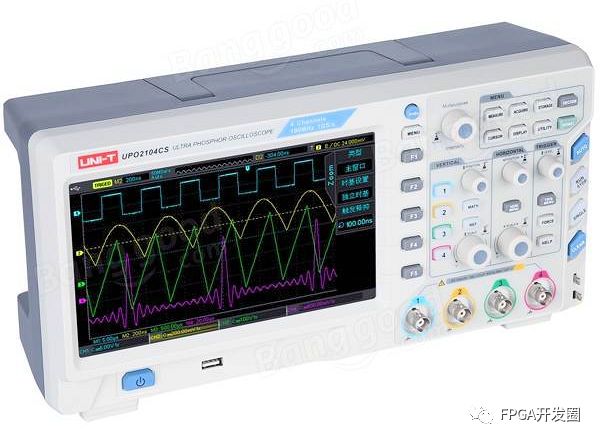

圖.1 Uni-T Phosphor UPO2104CS 4-channel，100MHz，1Gsamples/sec DCO

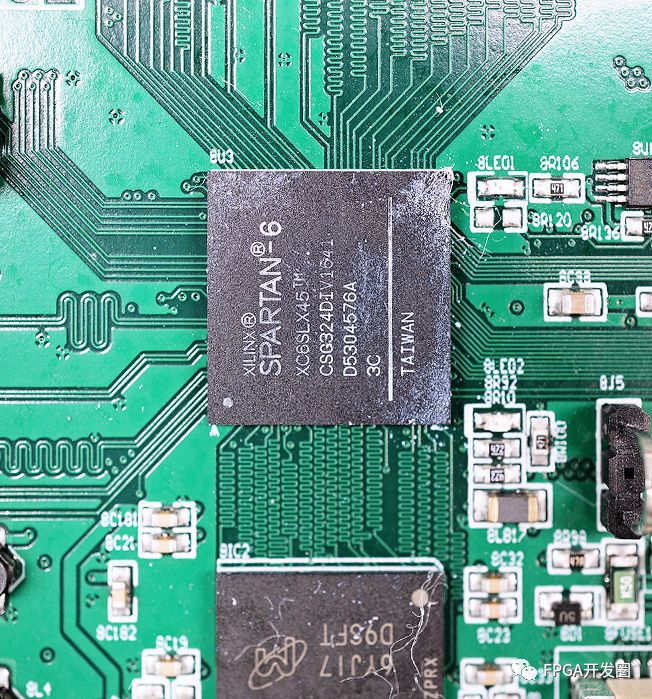

好啦，接下來就是激動人心的時刻，我們一起來看一下這款DSO的主板，可以很明顯的看到，上面具有Spartan-6 LX45 FPGA芯片，如圖.2所示。
圖.2 Uni-T Ultra Phosphor UPO2104CS DSO上的Spartan-6 FPGA
從拆開的DSO之中，我們發現Spartan-7 FPGA管理著從DSO的1G采樣率的ADC到DSO的樣本內存的數據傳輸。經過測試小編發現，這款示波器每秒可以采集到30000波形樣本，它的SDRAM信號收集緩存能夠采集多達65000的波形。在圖.2中我們看到了在Spartan-6頂端到快速SRAM采集內存之間有著很多的長度匹配信號線；以及從FPGA的底部到SDRAM波形采集內存之間的長度匹配信號線。
除此之外數字熒光示波器還有以下的功能：1. 1GS/s實時采樣率2. 4個模擬通道3. 模擬通道帶寬：100MHz4. 標配每通道28Mpts存儲深度5. 50,000wfms/s波形捕獲率6. 多級波形灰度等級7. 獨立時基可調8. 高達6.5萬幀硬件實時波形錄制功能9. 強大的波形分析功能10. 豐富的觸發及總線解碼功能11. 8英寸 TFT LCD，WVGA(800×480)12.豐富的外圍接口：USBHost、USB Device、LAN、AUX OUT
總結
示波器有著很多種的型號，可以肯定的是FPGA在示波器和邏輯分析儀，頻譜分析儀中都能扮演一定的角色，是不是有一種學好FPGA走遍天下都不怕的感覺。Xilinx系列的FPGA有著很強的接口擴展性和很好的性能功耗比，使智能硬件設計工程師和智能儀器設計的工程師在低功耗高性能的設計的道路上有了一個很好的幫手。
