使用 Analog Devices 的 LTC7130EY 的參考設計

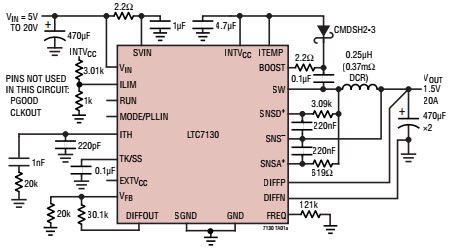

Typical Application Circuit for LTC7130EY High Efficiency, 1.5V/20A Step-Down Converter with Very Low DCR Sensing

設計簡介

LTC7130EY 具有極低 DCR 檢測功能的高效率、1.5V/20A 降壓轉換器的典型應用電路。 LTC7130 是一款電流模式同步降壓?jiǎn)纹D(zhuǎn)換器，可提供高達 20A 的連續負載電流。它采用獨特的架構，可增強電流檢測信號的信噪比，允許使用極低直流電阻功率電感器，以最大限度地提高高電流應用的效率

說明

Typical Application Circuit for LTC7130EY High Efficiency, 1.5V/20A Step-Down Converter with Very Low DCR Sensing. The LTC7130 is a current mode synchronous step-down monolithic converter that can deliver up to 20A continuous load current. It employs a unique architecture which enhances the signal-to-noise ratio of the current sense signal, allowing the use of a very low DC resistance power inductor to maximize efficiency in high current applications

主要特色

Conversion Type

DC to DC
Input Voltage

5 to 20 V
Output Voltage

1.5 V
Output Current

20 A
Efficiency

95 %
Topology

Buck

相關文檔

83217783225161052535

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC7130EY#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.5V to 20V Synchronous Step Down Single-Out 0.6V to 5.5V 20A 63-Pin BGA Tray	點擊下載
