DC1812A-C，使用 LTC2943-1 20-Vin、1-A 多節電池電量計并具有溫度電壓和電流測量功能的演示板

使用 Analog Devices 的 LTC2943CDD-1#PBF 的參考設計

設計簡介

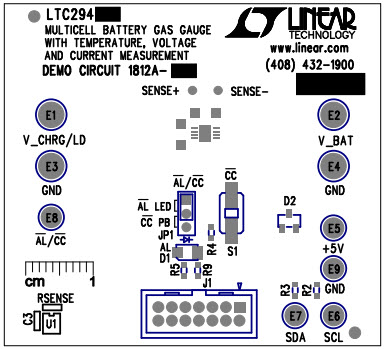

DC1812A-C 演示電路采用 LTC2943-1。 LTC2943-1 的工作電壓范圍為 3.6V 至 20V，使其非常適合多節電池應用。精密模擬庫侖計數器對通過內部檢測電阻測量的電流進行積分。 LTC2943-1 利用內部 14 位無延遲 ADC 來測量電壓、電流和溫度。測量結果存儲在可通過板載 SMBus/I2C 接口訪問的內部寄存器中

說明

DC1812A-C, Demonstration Circuit features the LTC2943-1. The LTC2943-1 has an operating range of 3.6V to 20V making it perfectly suited for multi-cell battery applications. A precision analog coulomb counter integrates current measured through the internal sense resistor. The LTC2943-1 measures voltage, current and temperature with an internal 14-bit No Latency ADC. The measurements are stored in internal registers accessible via the on-board SMBus/I2C interface

主要特色

Battery Type

Lithium-Ion
Input Voltage

3.6 to 20 V
Number of Battery Cells

4

參考設計下載

相關文檔
