LTC2400 用于 5V 電源的高精度差分至單端轉換器

使用 Analog Devices 的 LTC2400 的參考設計

設計簡介

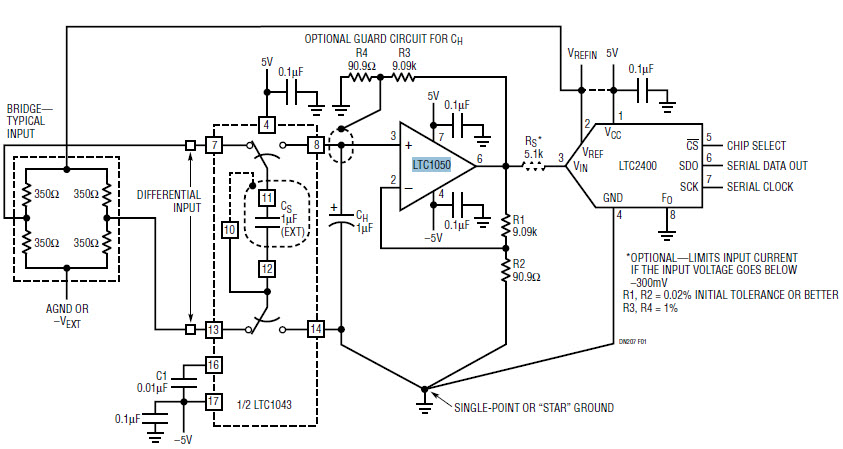

用于低電平輸入（例如電橋）的差分至單端轉換器保持了 LTC2400 的高精度。該電路實現了 19.6 位分辨率和 18.1 位精度

Differential to Single-Ended Converter for Low Level Inputs, Such as Bridges, Maintains the LTC2400 High Accuracy. The circuit achieves 19.6-bit resolution and 18.1-bit accuracy

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1050ACN8#PBF	Op Amps	Op Amp Single Auto Zero/Chopper ±8V/16V Automotive 8-Pin PDIP N Tube	點擊下載
LTC1043CN#PBF	Instrumentation Amplifiers	INST Amp Dual ±9V/18V 18-Pin PDIP N Tube	點擊下載
LTC1043CSW#TRPBF	Instrumentation Amplifiers	INST Amp Dual ±9V/18V 18-Pin SOIC W T/R	點擊下載
LTC1050ACN8	Op Amps	Op Amp Single Auto Zero/Chopper ±8V/16V Automotive 8-Pin PDIP N	點擊下載
LTC1043CSW#PBF	Instrumentation Amplifiers	INST Amp Dual ±9V/18V 18-Pin SOIC W Tube	點擊下載
LTC1043CSW#TR	Instrumentation Amplifiers	INST Amp Dual ±9V/18V 18-Pin SOIC W T/R	點擊下載
LTC1043CSW	Instrumentation Amplifiers	INST Amp Dual ±9V/18V 18-Pin SOIC W	點擊下載
LTC2400IS8	Analog to Digital Converters - ADCs	1-Channel Single ADC Delta-Sigma 7.5sps 24-bit Serial 8-Pin SOIC N	點擊下載
LTC2400CS8	Analog to Digital Converters - ADCs	1-Channel Single ADC Delta-Sigma 7.5sps 24-bit Serial 8-Pin SOIC N	點擊下載
LTC2400IS8#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Delta-Sigma 7.5sps 24-bit Serial 8-Pin SOIC N Tube	點擊下載
LTC2400CS8#TRPBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Delta-Sigma 7.5sps 24-bit Serial 8-Pin SOIC N T/R	點擊下載
LTC2400IS8#TRPBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Delta-Sigma 7.5sps 24-bit Serial 8-Pin SOIC N T/R	點擊下載
