3dp_oled_panel

設計簡介

特點

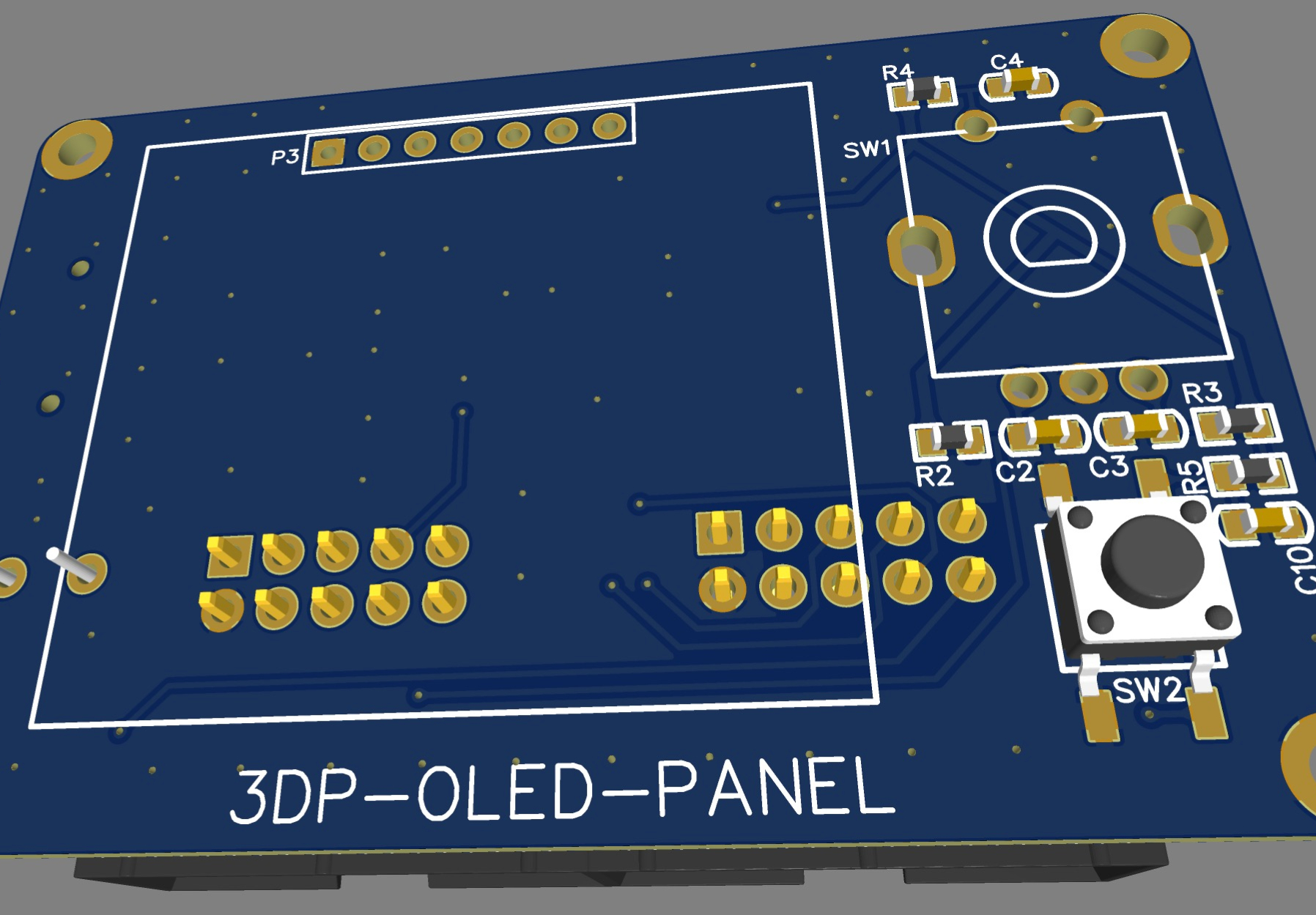

使用OLED 1.3寸作為顯示屏，更好看
采用TF卡槽，拋棄大而笨的SD卡槽
接口為彎腳向下，方便布線

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
B-2200S04P-A120	排母		點擊下載
CT41G-0805-2X1-50V-0.1μF-M(N)	貼片電容	精度：±20% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：2F4 材質：2X1	點擊下載
X6511WR-02H-C30D60-R2	排針		點擊下載
HNB09A03	蜂鳴器	內置振蕩器電路：YES 諧振頻率：3000±300Hz 聲壓：90dB @ 3V, 10cm 蜂鳴器構架類別：Magnetic 額定電壓：3V 外形尺寸(D/(LxW))：Φ9mm 腳距5mm，0905 有源蜂鳴器	點擊下載
HYC77-TF09-200	卡座連接器	連接器類型：連接器卡類型：microSD? Memory Card 觸點數量：8	點擊下載
74LVC245APW,118	74系列邏輯芯片		點擊下載
PEC11R-4220F-S0024	旋轉編碼開關		點擊下載
K2-6639SP-C4SC-04	輕觸開關	電路結構：SPST-NO 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Standard 按鈕作用方向：Top Actuated 6.0*6.0mm,100萬次壽命!	點擊下載
CA45-B-20V-10μF-K	鉭電容		點擊下載
CMFA103J3600HANT	NTC熱敏電阻		點擊下載
5110	貼片電阻	阻值（歐姆）：0 精度：- 功率：-	點擊下載
ME6239A33PG	低壓差線性穩壓(LDO)	輸出類型：固定最大輸入電壓：30V 輸出電流：250mA 輸出電壓（最小值/固定值）：1.5V 250mA 帶載、1.5uA 低功耗、抑制輸出過沖、30V 高耐壓線性穩壓器	點擊下載
2.54-2*5P彎簡牛	IDC連接器(牛角/簡牛)	針腳數：10 線規：- 排數：2 間距：0.100"(2.54mm) 產品類型：簡易牛角座	點擊下載
2.54-2*5P彎簡牛	IDC連接器(牛角/簡牛)	針腳數：10 線規：- 排數：2 間距：0.100"(2.54mm) 產品類型：簡易牛角座	點擊下載
MMBT3904LT3G	三極管	額定功率：300mW 集電極電流Ic：200mA 集射極擊穿電壓Vce：40V 晶體管類型：NPN NPN 40V 200mA	點擊下載
XH-8A	線對板/線對線連接器	針腳數：8 連接器類型：針座觸頭類型：公形引腳間距：0.098"(2.50mm) 系列：XH	點擊下載
